【cad直线与圆相切快捷键 迅捷CAD编辑器怎么绘制圆形公切线】很多设计者在使用迅捷CAD编辑器的时候不知道如何精准绘制两个圆形的公切线 ， 自己手动绘制非常容易出错 。 其实方法非常的简单 ， 只需几个步骤就能快速绘制 ， 下面就来说一下 。
文章插图
接着点击菜单旁边的“吸铁石”图标捕捉 ， 在下拉框中选择【切线】捕捉 ， 就是捕捉从一点开始与圆弧或椭圆相切的点 ， 与此同时关闭其它捕捉选项功能 。
文章插图

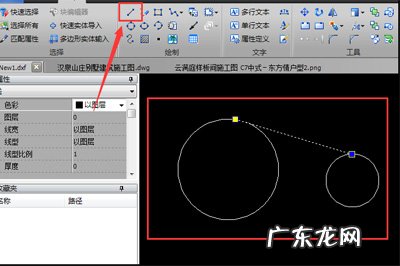

选择【绘制】栏中的【直线】工具 ， 将光标放在圆上即可出现切点捕捉 ， 点击鼠标确认一点 。 （注意：需在另一个圆的外边线一侧点击）然后鼠标移至在另一个圆上面点击切点 。 这样一条公切线就绘制完成 。
文章插图
如果有需要可依相同操作步骤 ， 在下方也绘制一条公切线 。 注意当两圆内含时 ， 没有公切线 。
文章插图
以上就是用CAD编辑器绘制圆公切线的方法 ， 在CAD制图设计时技术和技巧都应相结合 ， 掌握正确的方法就能事半功倍 ， 有需要的小伙伴可以参考上面的方法来去实际试验一下哦 。
