CAXA电子图板无缝集成了专业二维工程图模块 ， 可以快速地绘制机械设计图 ， 齿轮作为基础零件 ， 经常会出现在图纸中 ， 下面就跟小编了解下详情吧 。

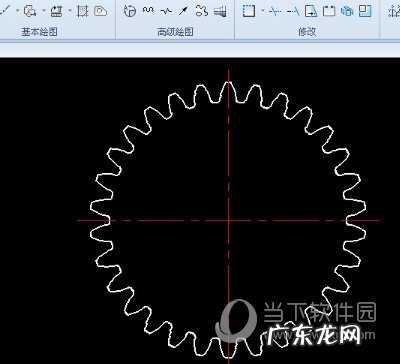

文章插图
绘制齿轮：
方法一 ， 用标准库建立标准齿轮 ， 我们以Z=30,模数m=2 ， 压力角α=20°标准渐开线齿轮 ， 首先打开caxa电子图版 ，
在常用的”工具栏目“、“高级绘图”图框中点击“齿形”命令
在渐开线齿轮齿形参数中输入：Z=30,模数m=2 ， 压力角α=20° ， 点击下一步
在渐开线齿轮齿形预先中输入：z=30.点击完成
生成标准的渐开线齿轮
方法二 ， 我们自定义建立标准齿轮 ， 我们以Z=30,模数m=2 ， 压力角α=20°标准渐开线齿轮 。
在常用的”工具栏目“、“高级绘图”图框中点击“公式曲线”命令
在弹出的公式曲线对话按照图片中的要求输入
在上图的基础上绘制渐开线 ， 绘制的渐开线放大
剪裁多余的渐开线 ， 把剪裁后渐开线以X轴为中心线作镜像 ， 因绘制标准渐开线齿轮齿数Z=30 ， 对中心线上面的渐开线以圆心为矩阵中心作矩阵
删除多余的渐开线,连接上下两渐开线与分度圆的交点,连接圆心与图11中蓝色线的中点并与分度圆相交,中心线下面的渐开线以圆心为中心旋转 ， 修剪多余的线条
延伸两渐开线至齿根圆
以圆心为矩阵中心在图19中对单个渐开线均匀矩阵30个齿即可
以上就是小编为你带来的CAXA电子图板标准齿轮绘制方法 ， 有需要的小伙伴快去试试吧 。
