一．屏蔽双绞线与非屏蔽双绞线
1.STP屏蔽双绞线（Shielded Twisted Pair)的双绞线内有一层或几层屏蔽层，在数据传输时可减少电磁干扰，所以它的稳定性较高 。
2.UTP非屏蔽双绞线(Unshielded Twisted Pair)内没有屏蔽层，所以它的稳定性较差，但它的优势就是价格便宜 。
二．双绞线线序
直接上张网上找的图 。关于直连互联法或者交叉互联法无需特别去注意，现在的网络设备会自动识别网线线序 。为制作水晶头效率与控制出错率，两端水晶头全部按照一种标准制作，建议使用T568B标准 。文章第三部分提到的用两对线传输数据，用到的就是第1236线序，4578是未使用的 。如果平时维保中发现1236其中一对被老鼠咬断了，又无法重新布线，可以使用其它未使用的线代替被咬坏的部分，注意，要更换线是一对一对地更换，不能更换单根 。

文章插图

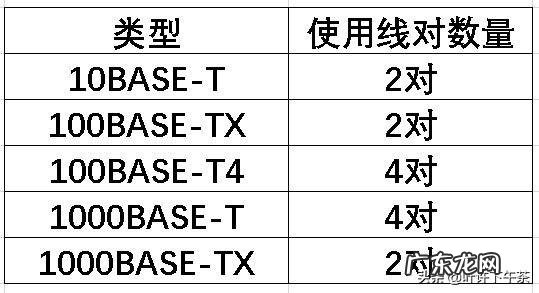

三．双绞线以太网标准（
10BASE-T/100BASE-TX/100BASE-T4/1000BASE-T/1000BASE-TX等）
1．各个位置所代表的意义：
1.1 数字代表传输速率为100Mbit/s；
1.2 Base：表示采用基带传输；
1.3 T：表示传输介质为双绞线 。介质2对高质量的双绞线，一对用于发送数据，一对用于接受数据，网络节点与集线器的最大距离一般不超过100m 。当为F时，代表为光纤（不在探讨范围内）
2.10BASE-T：10BASE－T是双绞线以太网，1990年由IEEE新认可的
3.100BASE-TX：100BASE-TX使用的是2对5类及以上的双绞线，其中一对用于发送数据，另一对用于接收数据 。市面上百兆RJ45网络设备多用于此标准 。平时买百兆无线路由器时可以看看RJ45端口，厂家为了节省成本只留了四个触点 。
4.100BASE-T4：100BASE-T4使用的是4对3类及以上双绞线，其中的3对线用以传输数据（每对线的数据传输率为33.3Mbps），一对线进行冲突检验和控制信号的发送接受 。
5.1000BASE-T：1000Base-T使用的是4对5类及以上双绞线完成1000Mbps的数据传送，每一对双绞线传送250Mbps的数据流 。市面上千兆RJ45网络设备多用于此标准 。
6.1000BASE-TX：1000Base-TX使用的是2对6类及以上双绞线完成1000Mbps的数据传送 。相对于1000BASE-T，这种技术对网络的接口要求比较低，不需要非常复杂的电路设计，降低了网络接口的成本，但增加了布线成本，市面上的交换机/网卡等大部分是1000Base-T的，使用六类线是为了更好的信道质量 。


文章插图



四．双绞线分类
1.图表


文章插图



2.小技巧
问题1：在综合布线系统建成之后，随着时间的推移，会遇到线路老化，水晶头触点发霉，电磁环境差干扰多，造成设备频繁掉线 。
解决方法1：
如果水晶头发霉就重新制作水晶头 。
解决方法2：
如果线路老化或者干扰多，在满足速率传输要求下，可以强制降低端口速率 。举个例子：如果交换机是千兆端口，网络摄像头是百兆端口，网络摄像头跟交换机之间一般是自动协商所能达到的最高速率下传输，此时就会优先协商百兆速率传输 。
但是在线路老化情况下，带宽卡在临界点，线路达不到相应稳定的带宽要求，传输一会就断开了，然后重新协商到百兆，如此反反复复，就造成频繁掉线 。此时强制降低端口速率到十兆，线路带宽满足了十兆传输速率要求，也就不会造成频繁掉线 。
问题2：
