制作竹胶板的工艺流程竹胶板

文章图片

1、带沟槽等厚竹片的制备
将大径级毛竹横截成竹段，铣去外节后纵剖成2—4块，再铣去内节进行蒸煮软化，然后在上压式单层平压机上加热加压，将弧形竹块展开成平面。经过双面压刨将其加工成无竹青、竹黄的等厚竹片。

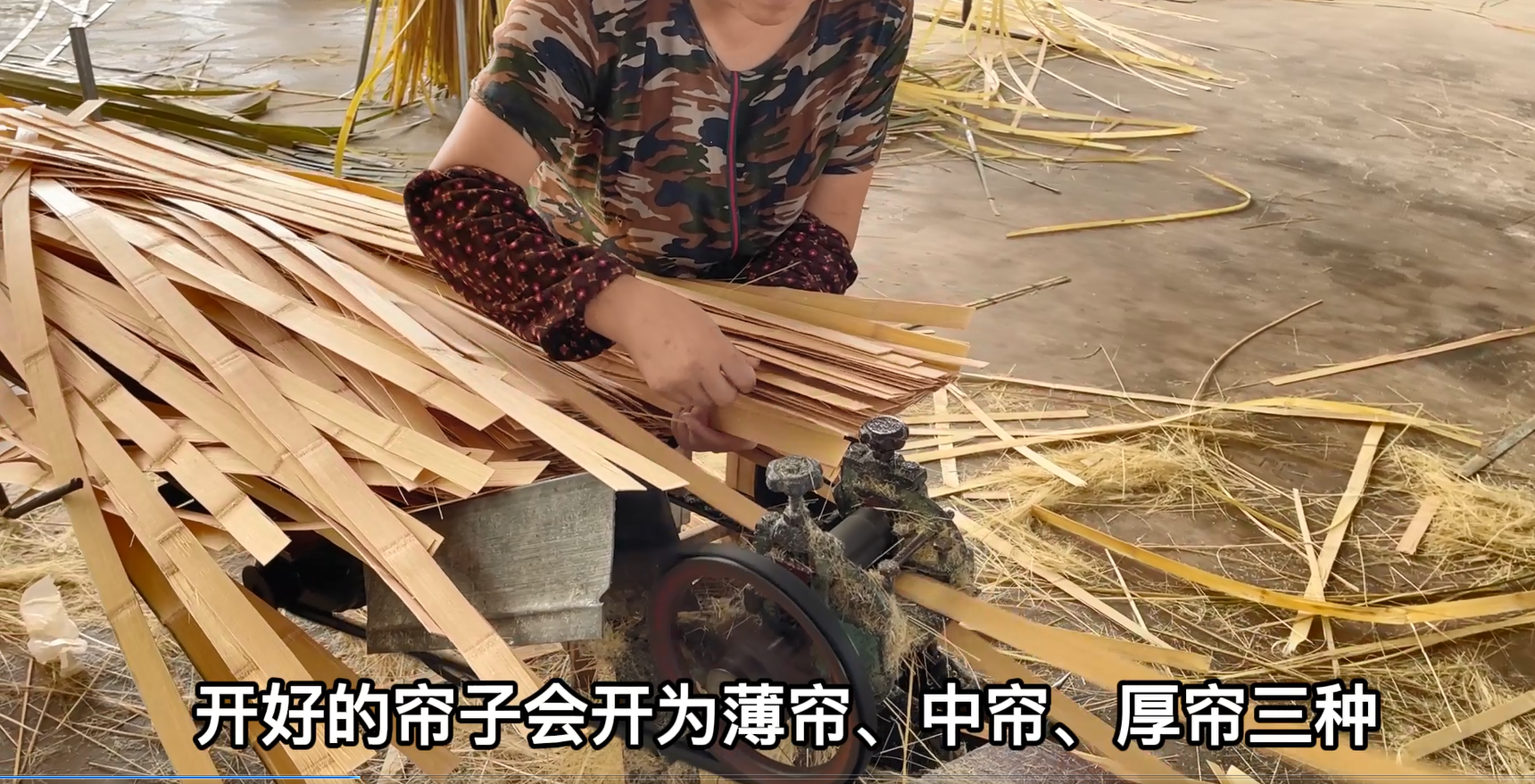

切好的竹片
2、定型干燥
为了防止竹片在干燥过程中，使平整的竹片在横向弹性恢复力作用下产生卷曲变形，采用加压干燥的工艺与设备，使湿竹片在压力下加热，在解除压力时，排除水分和自由收缩。

竹帘干燥
3、竹片施胶
采用四辊涂胶机对竹片辊涂水溶性酚醛树脂胶，涂胶量为300—350g/㎡（双面）。胶粘剂中可加入1%--3%的面粉、豆粉等作填充剂。填充剂可使竹片在涂胶后易在表面形成胶膜，热压时不易产生流胶现象，固化后可以改善胶层的脆性。

竹片施胶
4、组坯
采用手工组坯，严格按照对称原则、奇数层原则和相邻层竹片纹理相互垂直的原则进行组坯。要求面板用材质好的竹片，材质较次的竹片作背板。面、背板的竹青面向外，竹黄面向内；芯板组坯时，则要求相邻竹片的朝向按竹青面、竹黄面交替依次排列。

组坯
5、预压与热压
⑴预压为了防止板坯在向热压机内装板时产生位移而引起的叠芯、离缝等缺陷，在组坯后热压之前，要对板坯在室温下进行预压，使其粘合成一个整体材料。

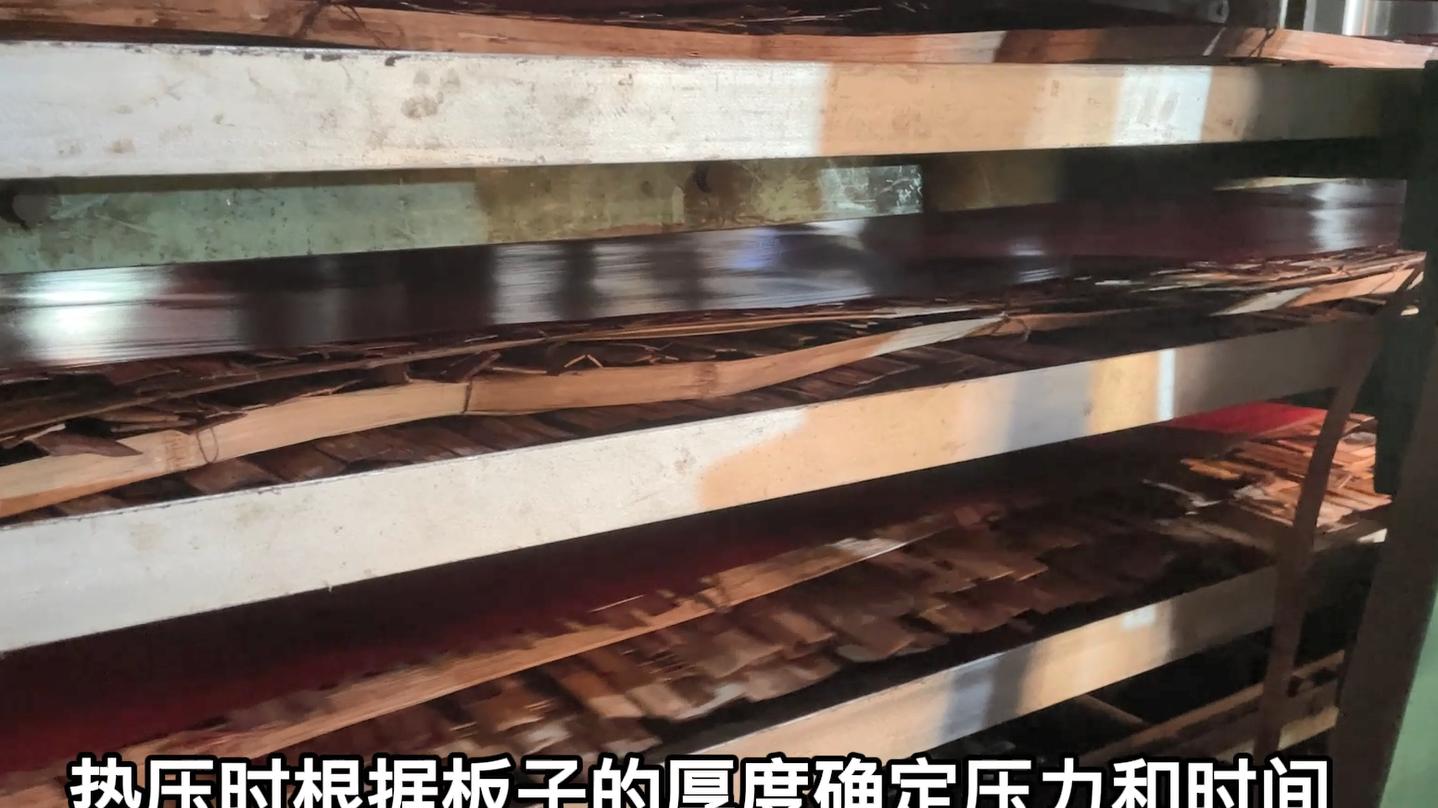

预压与热压
⑵热压采用热一热胶合工艺，其热压温度为140oC左右，单位压力为2.5—3.0MPa ，热压时间按板材成品厚度计算，一般为1.1min/mm 。
【制作竹胶板的工艺流程】为了防止“鼓泡”现象的产生，在热压后期通常采用三段降压的工艺。一段由工作压力降到“平衡压力” ，二段由“平衡压力”降到零，第三段由零到热压板完成开张。

特别声明：本站内容均来自网友提供或互联网，仅供参考，请勿用于商业和其他非法用途。如果侵犯了您的权益请与我们联系，我们将在24小时内删除。
