图解简单的门禁系统的组成和接线图 门禁接线图方法12v门禁接线图方法（图解简单的门禁系统的组成和接线）
门禁系统有各种各样的品牌 ， 原理都是一样 ， 下面详细教大家接线 。
门禁系统的组成就不用说了吧 ， 开门按钮 ， 门禁电源 ， 电锁 ， 门禁一体机或者门禁控制器+读卡器 。

文章插图

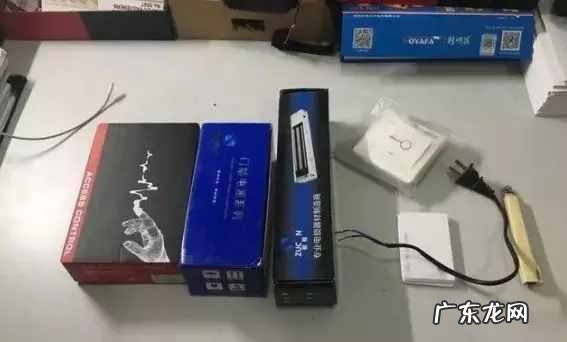

▲门禁套装
从左到右分别是门禁一体机 ， 门禁电源（门禁控制器） ， 磁力锁 ， 开门按钮 ， 最后长方形白色那个是IC卡 ， 刷卡用 。 好下面我们来接线 。
先给门禁电源接220V的电 ， 我手里那两条红色的就是接220电压的线 ， 也就是门禁电源电压输入端 ， 接220的电大家都会 ， 这个可以不分火线零线 ， 因为它两根都是红色的 ， 接上去胶布缠好 ， 就可以了 ， 记住不要带电接 。


文章插图

▲门禁电源接线
接好220V电压后我们先来看看门禁电源的接线端口 ， 大家仔细看下图


文章插图

▲门禁电源接线端子
大家会看到有10个接线端子 ， NO跟COM接电控锁的 ， NC跟COM接磁力锁 ， 12V跟GND给门禁一体机供电 ， GND跟PUSH接开门信号 ， 接开门按钮都可以 。 后面是接门铃对讲 ， 蓄电池的 ， 我一般都不用 ， 所以不讲了 。 下面先接磁力锁 ， 磁力锁就红黑两根线 ， 如下图


文章插图

▲磁力锁接COM跟NC
红色线接NC,黑色线COM ， 螺丝一拧接上去就可以了 。
下一个我们接门禁一体机 ， 把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接 ， 首先把12V电源线接了 ， 红色是12V正极 ， 黑色12V负极 ， 黄色线是继电器常开输出端 ， 这个接门禁电源的PUSH口就可以了 。 黄色线是开门信号线 ， 不接 ， 门禁就不能刷卡 ， 也不能密码开门 ， 其它线就是接读头信号 ， 接门铃 ， 接数据拷贝等 ， 这些我一般不用 ， 所以不接不讲了 ， 看下图


文章插图

▲门禁一体机接线


文章插图

▲门禁电源这头接线
【图解简单的门禁系统的组成和接线图 门禁接线图方法12v】这样接是最简单最容易理解的 ， 接下来我们来接开门按钮 ， 我用网线绿和白绿来当信号线 。 开门按钮线不分正负 ， 随便接 。 如下两图


文章插图

▲开门按钮背面


文章插图

▲开门按钮正面
接下来 ， 我们再看门禁电源这里的按钮线 ， GND跟PUSH,下图
