幼儿园建筑新风系统设计要点总结，暖通设计师收藏学习，提升自己设计师

文章图片

文章图片

一、通风量的确定

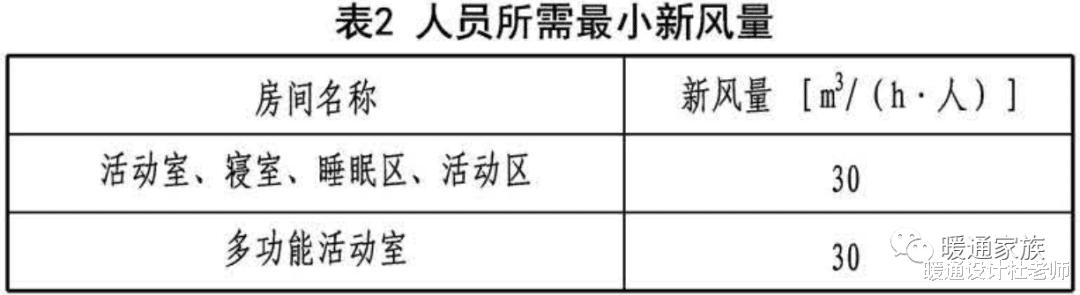

根据行业标准《托儿所、幼儿园建筑设计规范》JGJ 39-2016 (2019年版) ，幼儿园的通风设计应符合表1、表2的规定。

二、通风方式的确定
1、过渡季室外空气质量良好时，优先采用开启窗户的自然通风方式。
2、冬、夏季的供热、供冷模式下以及过渡季室外空气质量较差时，根据建设方要求，选用机械通风方式，采用带热回收的双向流新风系统。

三、设备配置
1、新风系统以班为单位配置，新风机根据新风量和风管阻力选择。
2、本项目新风系统有对细颗粒物净化处理要求，空气过滤器采用了初效过滤器G4+活性炭过滤器+W形无隔板高效过滤器。
3、考虑幼儿为敏感人群，带热回收的双向流新风机选用配置不产生臭氧的纯物理过滤器。
4、新风机设置在走廊吊顶内，排风管上的电动对开调节阀与新风机联动，新风机停则阀门关闭；室内排风口设在卫生间和衣帽区。
5、风管布置原则:尽量采用直风管，少用弯头，风管长度尽量短，以减小系统阻力。
6、暗卫生间应另设排风系统，当幼儿寝室兼活动室采用自然通风时，通过此排风系统以及建筑预留排风道，引至屋面排放。

四、设计时应注意的事项
1、当幼儿园地处严寒和寒冷地区时，除考虑设置供暖系统外，应采用带热回收的双向流新风系统，并应进行新风热回收装置的冬季防结霜和防结露校核计算，且新风热回收系统应具备防冻保护功能。
2、当新风机的过滤设备为静电式过滤器时，过滤器1h臭氧浓度增加量不应高于0.05mg/?；且静电式过滤器应设置断电保护措施，在打开机组结构或进行维护维修时，其内部装置应能自动断电。
