内藏孔板、小孔板流量计如何实现测量示值准确度的现场校准

【内藏孔板、小孔板流量计如何实现测量示值准确度的现场校准】

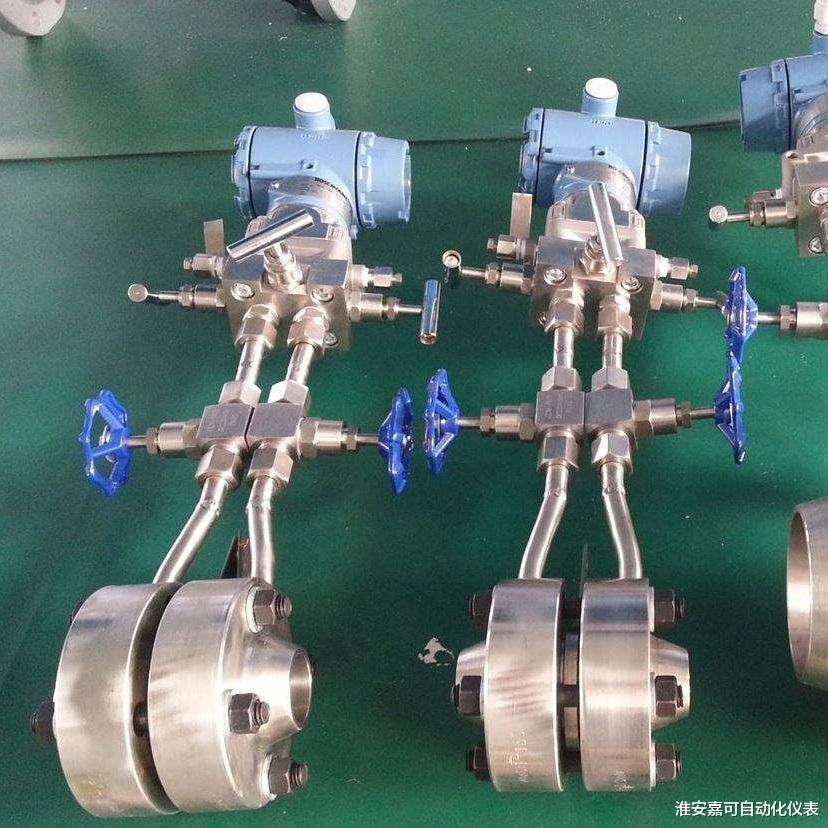

内藏孔板流量计、小孔板流量计，以其显著的特点使其在制药等精细化工行业、化工小试验装置以及轻工行业的添加剂流量测量中，得到广泛应用。是标准孔板流量计往微小流量方向的延伸。
但因其测量准确度不是由国际标准或国家标准保证的，所以初次使用者往往有些不够放心。好在这种流量计的实测流量一般都很小，可以根据工艺流程的特点，例如用流程中的切断阀和放净阀或自控专业预设的校验口，实现测量示值准确度的现场校准。
在开展此项工作时，如果所用的标准器测量结果的不确定度不大于被校流量计最大允许误差绝对值1/3时，称为校准，否则只能称比对。在不用标准器时，属于验证。

这种校准的结果因为已包含流体密度、黏度、等熵指数等物性与设计计算时的偏离，也包含了温度、压力等工况参数的偏离的影响。还包含了使用环境偏离参比条件的影响，以及安装情况对测量误差的影响，所校准得到的结果更具有实际意义。
（1）在很多行业都使用着大量测量微小流量的流量计。如果某一台流量计的示值准确度受到怀疑，就有必要用简单易行的方法对其进行校准、比对，或通过质量守恒关系进行验证，以消除疑虑。
（2）测量液体微小流量的流量计，宜利用现场的切断阀和放净阀，将液体导出、收集、称重，然后计算误差。
（3）测量气体微小流量的流量计，宜采用皂膜流量计、湿式气体流量计等作标准，进行在线实时校准或比对。
（4）测量蒸汽微小流量的流量计，宜将蒸汽从校验口导出，经软管送到装有冰屑与水的混合物的容器底部，将其变成凝结水，然后称重用于误差计算。
（5）这种现场校准、比对得到的结果不仅包含器具本身的误差，而且包含流体密度、黏度、等熵指数等物性数据与设计计算的偏离引入的影响，温度、压力等工况参数偏离所产生的影响。还包含了安装情况对测量误差的影响以及使用环境偏离参比条件的影响，所以，校准、比对、验证的结果更具有实际意义。但若物料有毒易燃或因生产的连续性不允许物料导出，则应以安全为重，不宜采用现场校准这一方法。
上述校准方法符合有关计量检定规程，并在现场应用中获得良好效果。
