01项目难点
室外主题乐园场地项目项目场地在1平方公里左右 。 乐园内部具有道路多条 ， 各种游乐设施依山而建 ， 有隧道地下管线 ， 专业多且杂 ， 建筑物种类多且景观要求高 ， 设计人员沟通难度大 ， 多专业协同设计难度大 。 在主题乐园施工过程中 ， 存在以下难点：

• 场地大 ， 利用率要求高；
• 专业多 ， 涉及路隧、景观、动画、消防、电气等多专业 ， 协同难度大；
• 乐园游乐设施种类多 ， 对消防、景观、游客到达度等要求高；
• 项目依山而建 ， 土方填挖量大 ， 控制土方量且保障各专业设计不冲突是场地设计人员的最大难点 。

文章图片

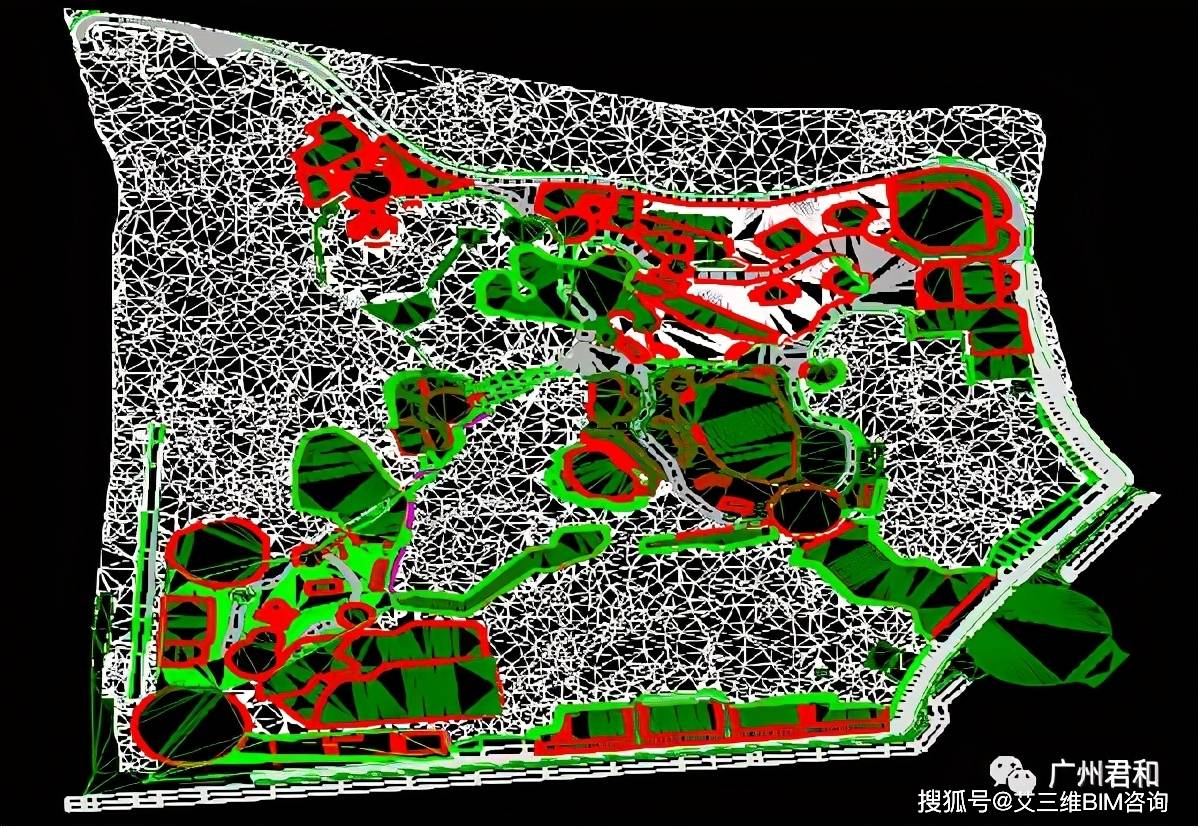

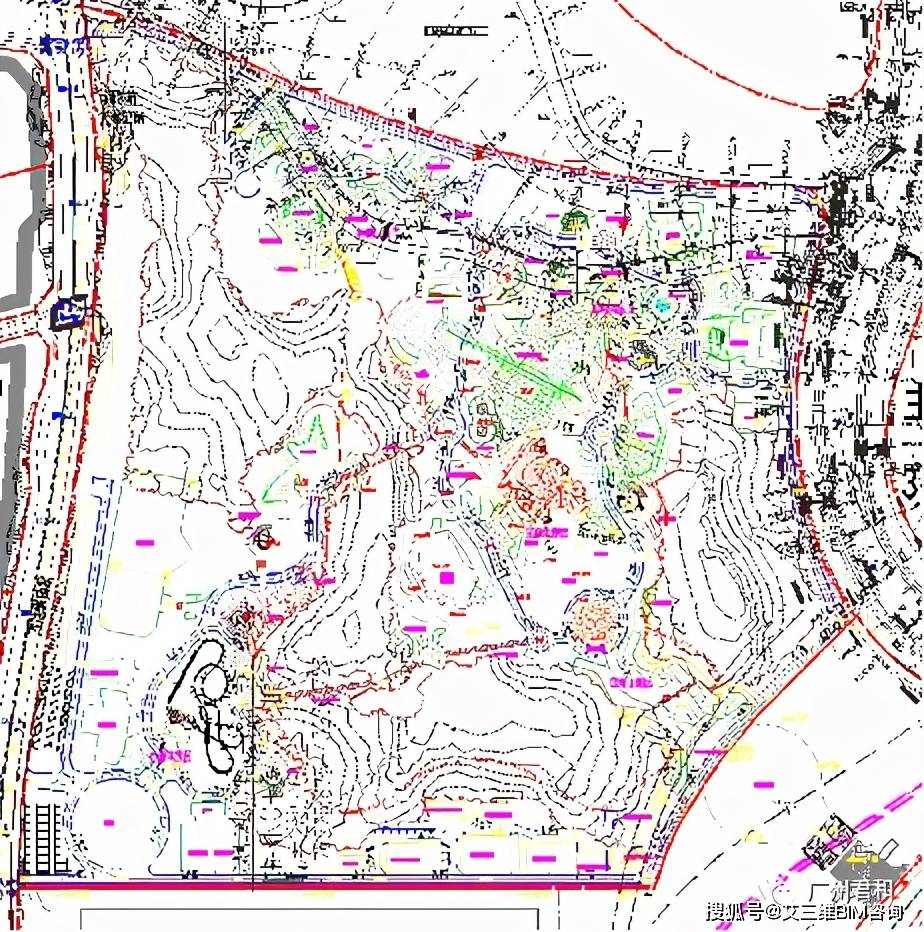

室外主题乐园场地项目总图
02BIM解决方案
本项目主要使用Openroads Designer软件进行精准建模并计算分析 ， 具有以下优势：

• 创建的模型精度高
• 模型涉及面广（道路、隧道、场地、管道、边坡、湖泊、山上小径）

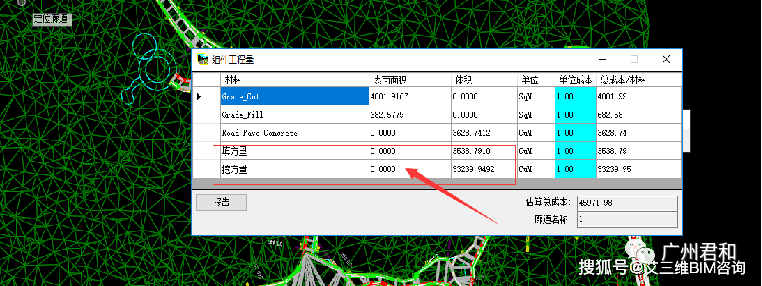

• 直接统计各道路土方量和各个区域的场地填挖方量
• 根据边坡生成道路挖填方量

文章图片

利用BIM软件 ， 能使项目达到以下效果：

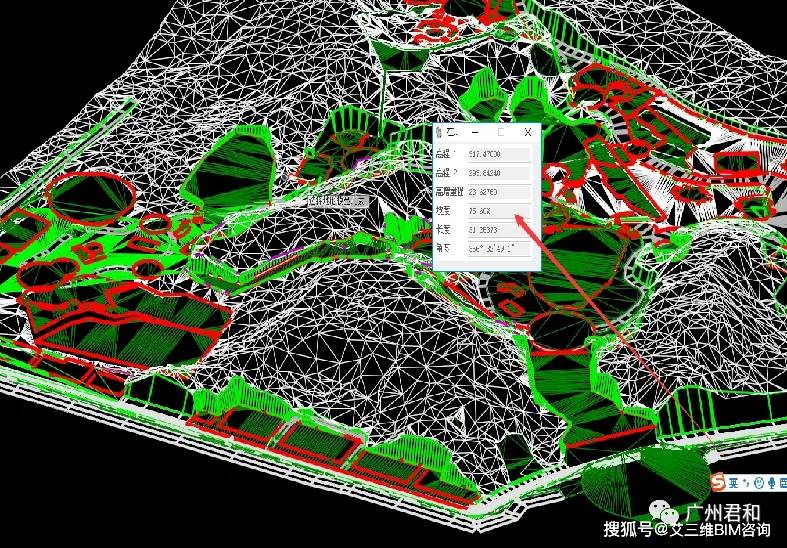

1.建立模型后简单易懂易于各专业交流（绿色是场地 ， 浅绿色是边坡 ， 白色是原始地形）

文章图片

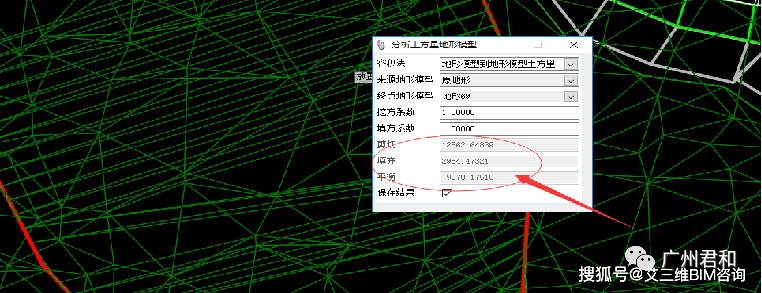

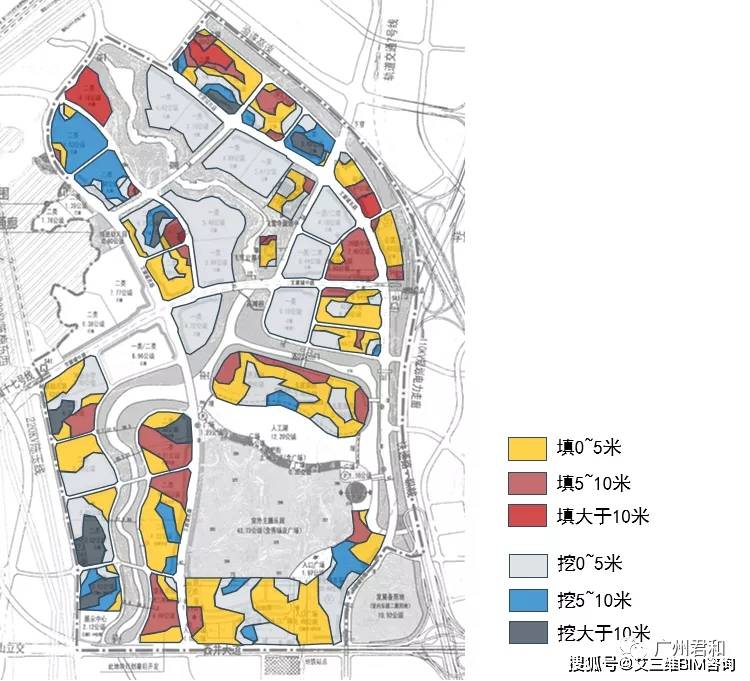

2.实时看到设计的建筑物、道路与地形之间的关系（填挖方、边坡坡度 ， 能否种植景观树木 ， 设计的整体空间是否合理 ， 景观效果怎么样）

文章图片

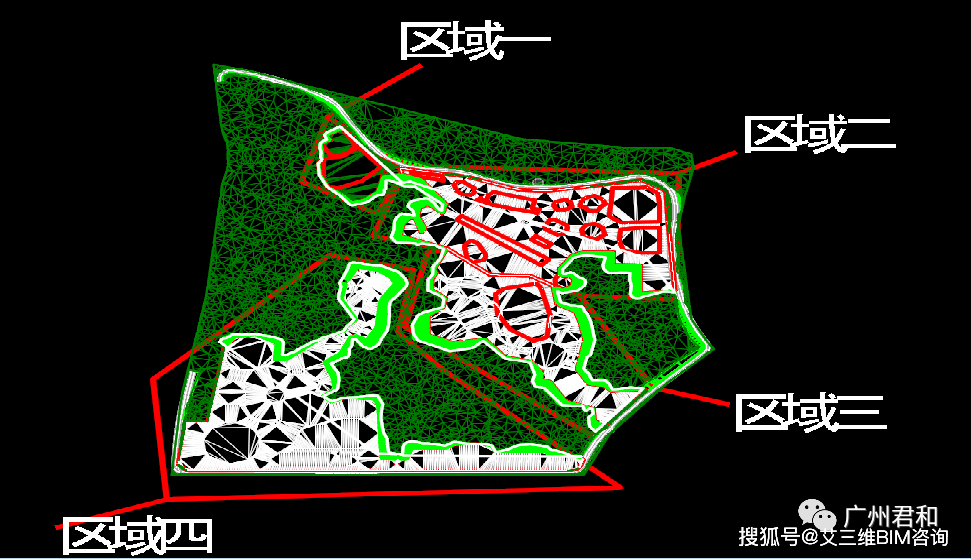

3.实时分区域出土方量（道路、场地）

文章图片


文章图片

03项目模型展示

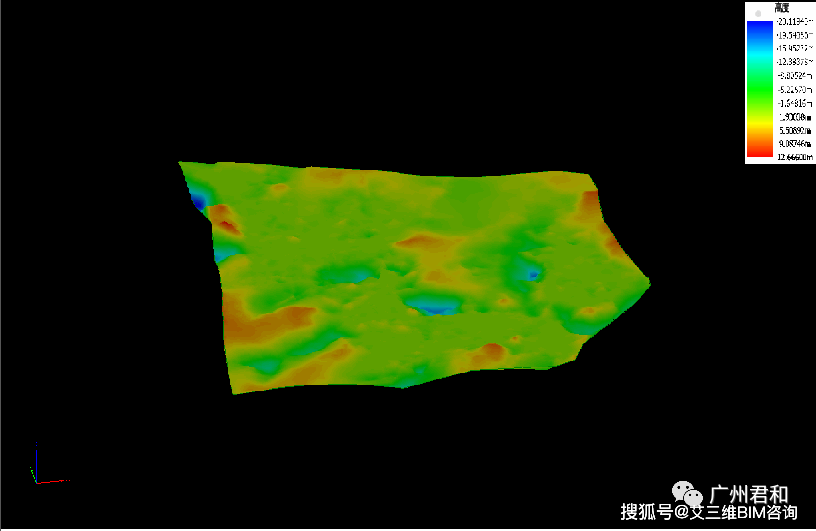

1.原始地形DTM生成过程

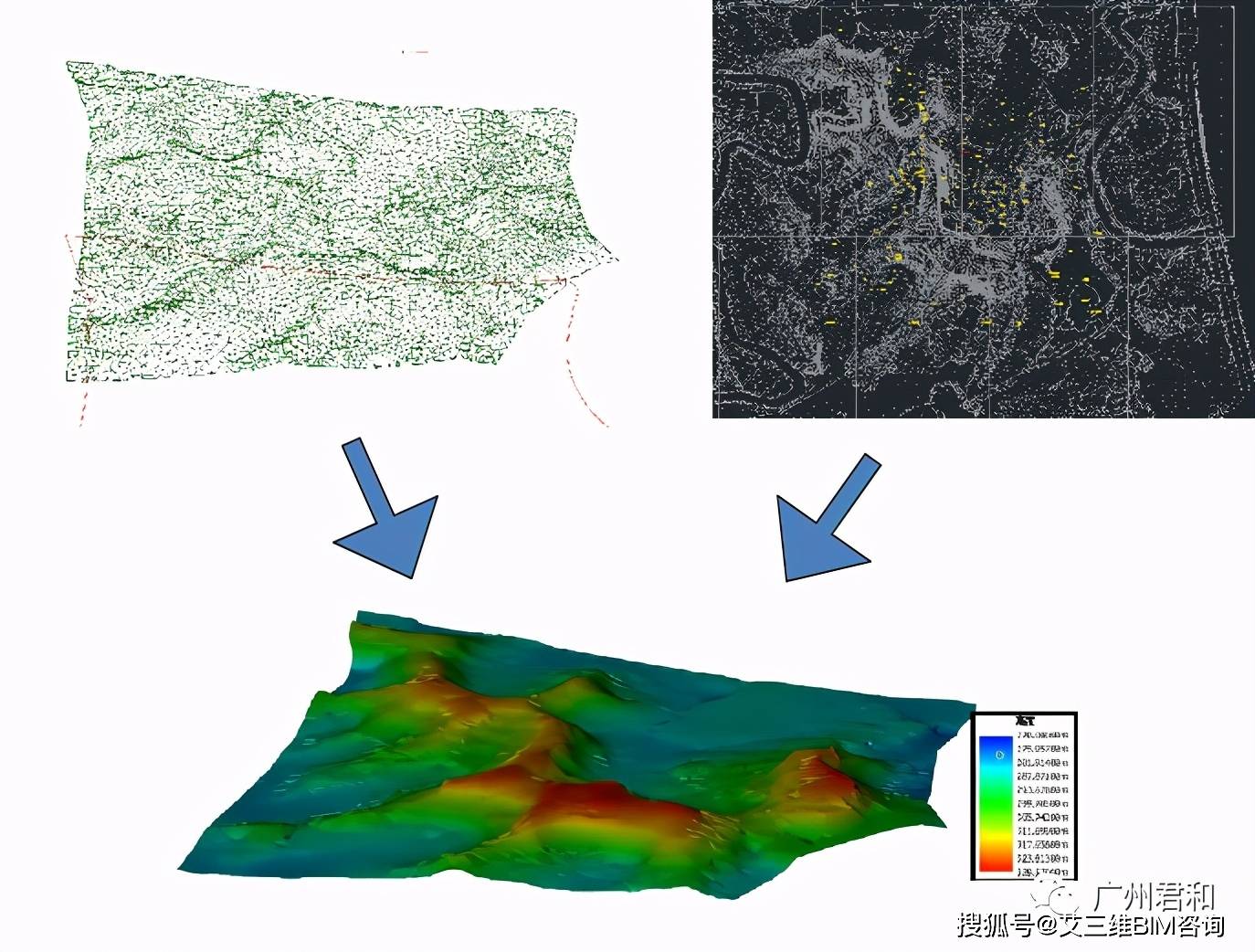

① 条件输入：测绘图纸、航拍测量模型 。
分别通过CAD地形图及航拍倾斜摄影模型生成DTM文件 ， 并对比了两者之间的差异并保留了有效数据 。

文章图片

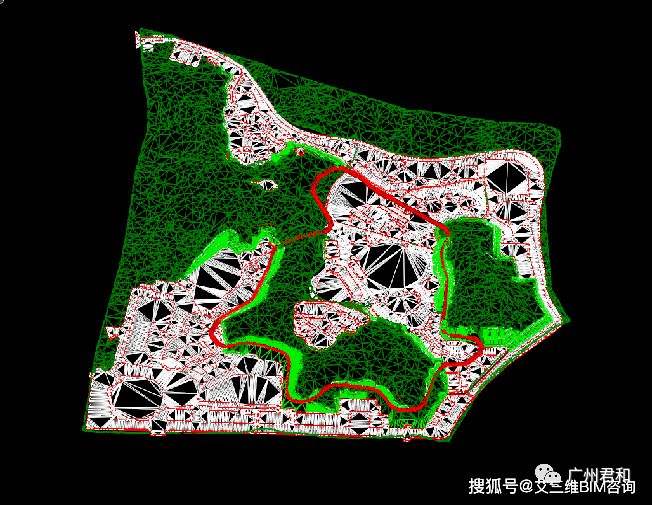

② 设计建模：

• 基于设计图纸 ， 建立与设计图纸相符的DTM模型 ， 建立了场平、道路、景观地形及道路放坡等相关内容 。
• 基于方案图纸及后续调整初步设计、施工图纸进行了多次配合调整 。

文章图片

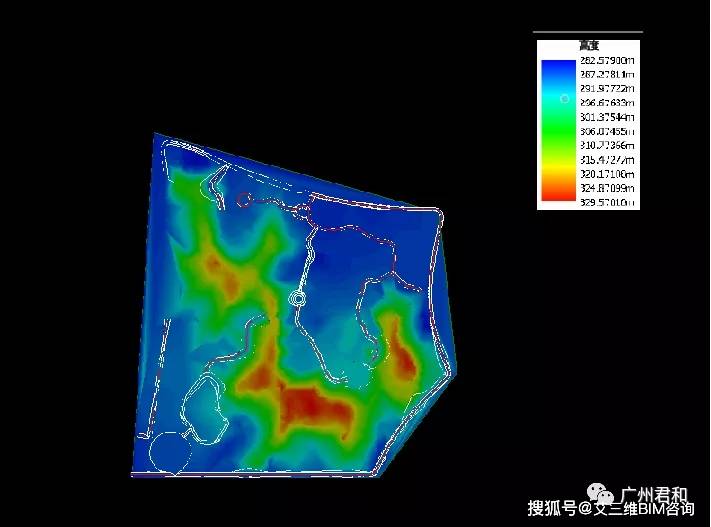

2.等深线模型建立

文章图片


文章图片

3.初期道路模型

文章图片


文章图片

4.项目整体模型

文章图片

5.填挖方示意图

文章图片

04项目总结
我方利用BIM软件辅助项目土建、景观、动画设计人员直接进行设计 ， 对他们做出的设计进行实时建模 ， 算出实时土方量 ， 并进行优化分析 。 对复杂的游乐设施摆放 ， 标高的确定提供了直接并且科学的依据 ， 土方量由初步设计时的140万方量优化到最终方案的80万方 ， 为客户节约了近7000万元的工程费用 。 建出的模型能清晰的反映设计情况 ， 给各个专业设计人员及建设单位提供了直观的 。
