家用配电箱，应该分几个回路，每个回路的开关怎么选

文章图片

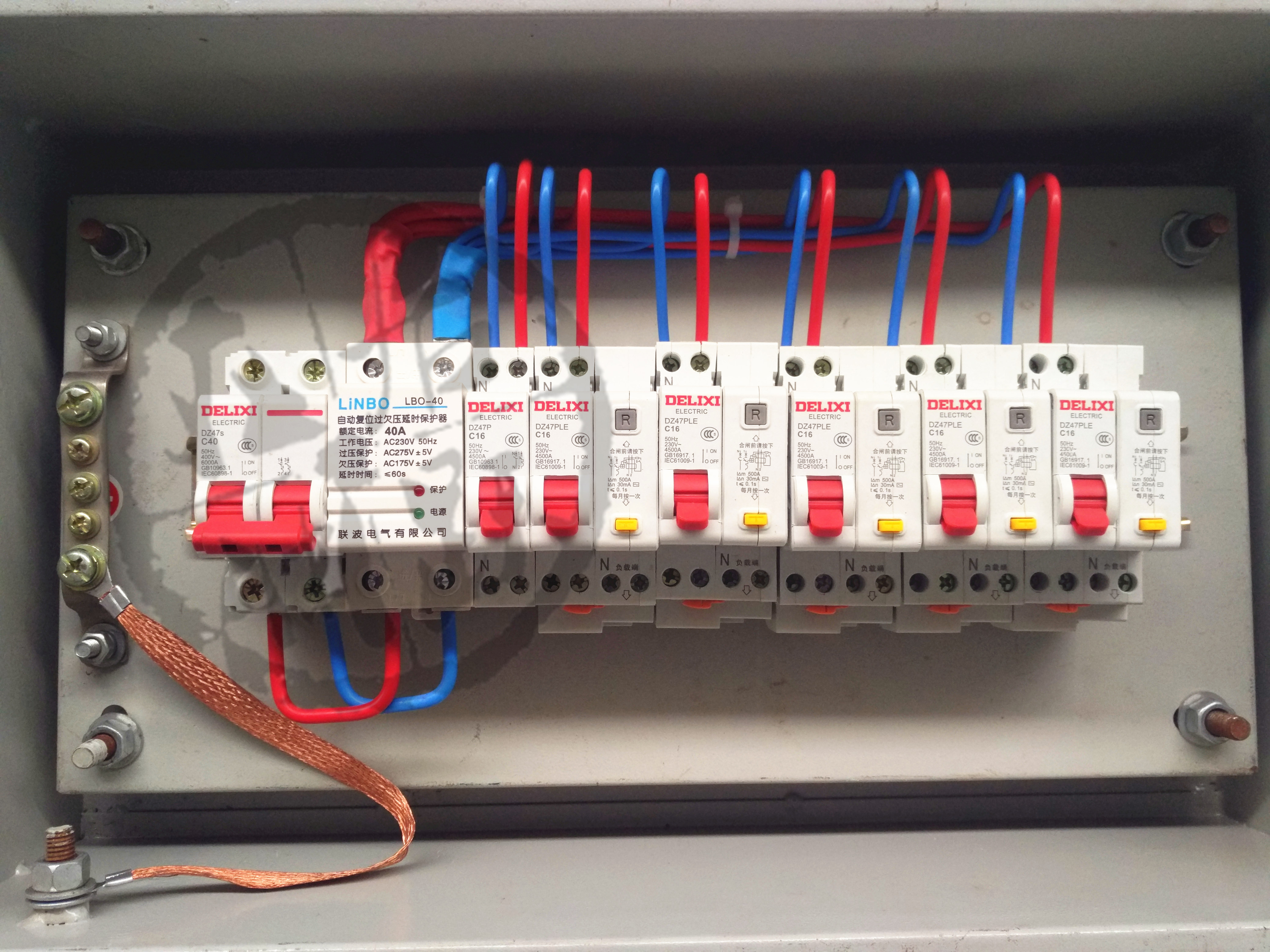

不得不承认，现如今有关户内配电箱的国标规定已经跟不上时代的步伐——相信在不久的将来，就会迎来国标升级。

【家用配电箱，应该分几个回路，每个回路的开关怎么选】但是在此之前，开发商所配备的户内配电箱还都是现行标准。于是就有很多用户想在装修时对自己家的配电箱进行改造，把它变成一个更安全、功能更完善的产品。那么，家用配电箱应该怎样设计呢？我们一步一步地说。
确定回路数量首先我们要搞清楚自己家的配电箱里需要几个开关——

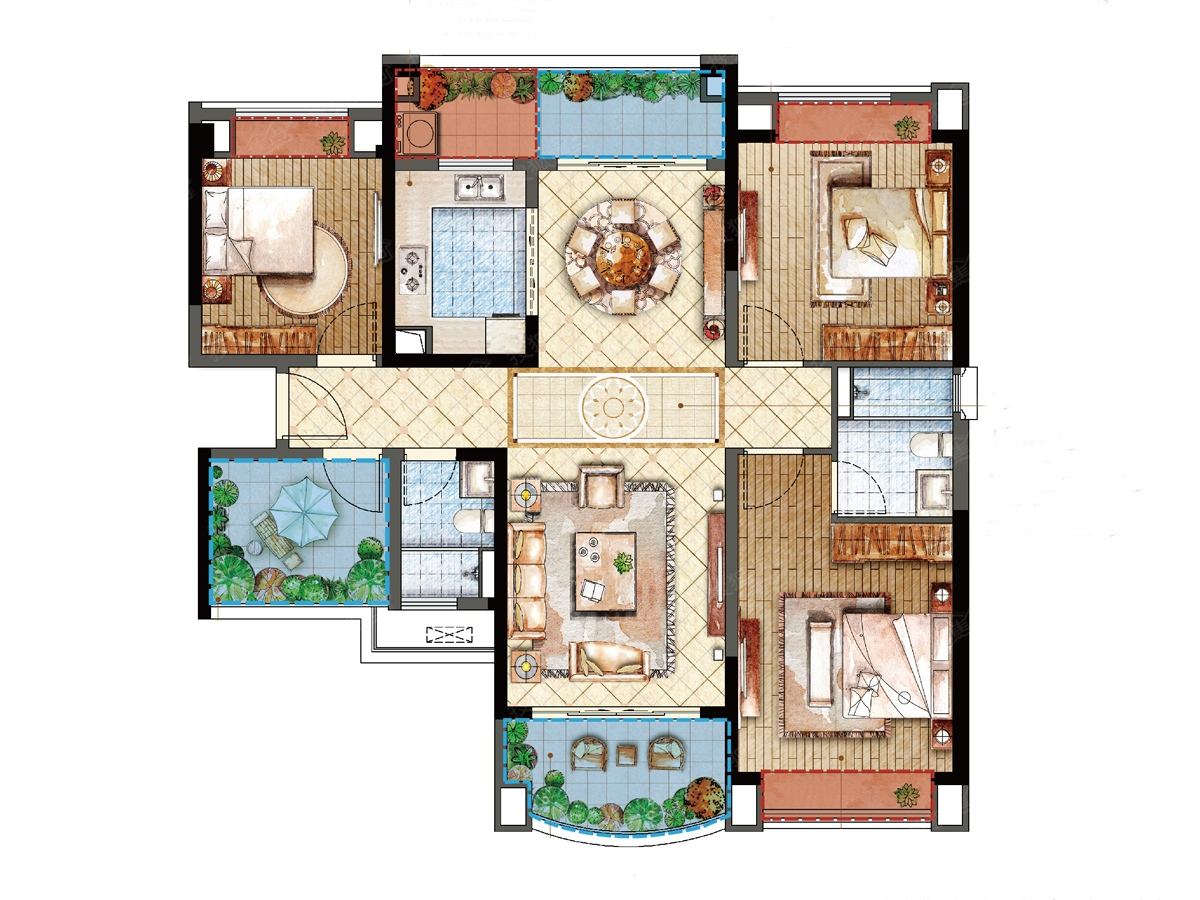

1.先数房间数，确定插座回路数量：比如三室两厅一厨一卫的户型，共有7个房间，那我们就需要7个插座回路。
在此基础上，如果有某一个房间非常小，我们可以将它合并到相邻房间内。比如刚才那个户型，如果餐厅特别小，我们就可以把餐厅合并到相邻的客厅里——合并后只需要6个插座回路。
注意：卫生间无论多小，都必须是独立回路，不能与其它房间合并。

2.每个功率超过3000W的电器使用一个回路，每两个空调挂机使用一个回路——它们统称为大功率插座回路。
三室两厅，需要3个空调挂机（2个回路）、1个空调柜机（1个回路）和1个电热水器（1个回路）。共需要4个大功率回路。
3.照明回路数量一般以建筑面积180㎡为界——未超过180㎡的，使用1个回路；超过180㎡的，使用2个回路；之后每180㎡，增加一个回路。
4.最后加一个主开关！

这样一来，我们配电箱里的开关数量就已经确定了。继续以上面那个三室两厅的户型为例：共需要1个主开关+1个照明回路+4个大功率回路+6个插座回路=12个开关。

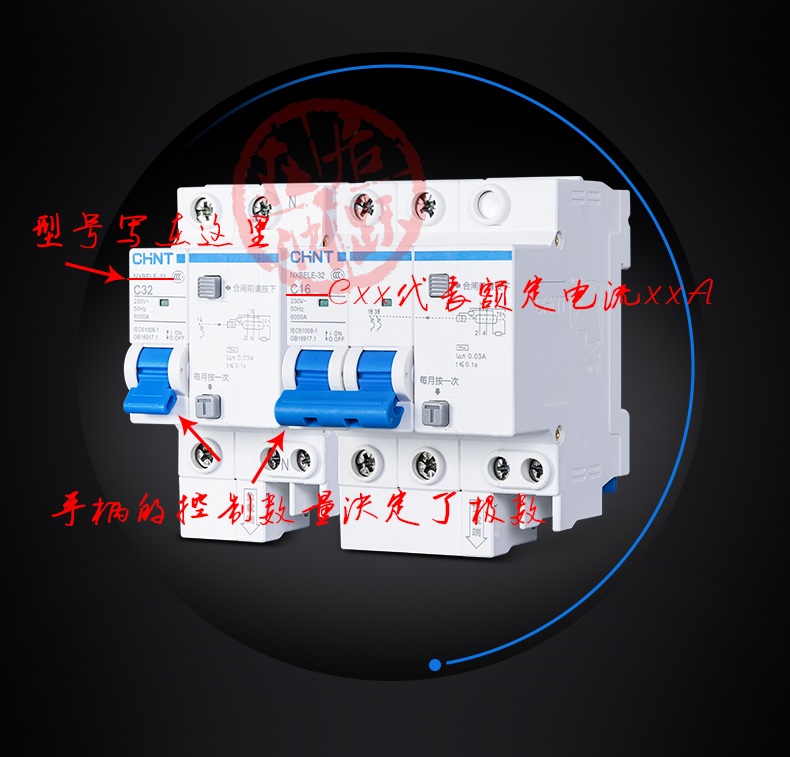

确定开关极数家用开关的极数只有三种：1P ， 1P+N和2P 。 2P开关最安全，但是太宽了，配电箱里装不下。所以我们的原则是只在大功率插座回路和主回路使用2P开关，其余开关均选择1P+N——

不选择1P开关，是因为1P开关与1P+N开关的宽度相同，价格差不了太多。而使用1P开关时需要单独配备零排，施工麻烦。而且这样的零线不能切断，有一定的危险性。
确定开关功能家用开关的功能也是三种：无附件（只有短路保护和过载保护功能）、漏电保护附件（增加漏电保护功能）、过欠压脱扣附件（增加过欠压断电功能）。

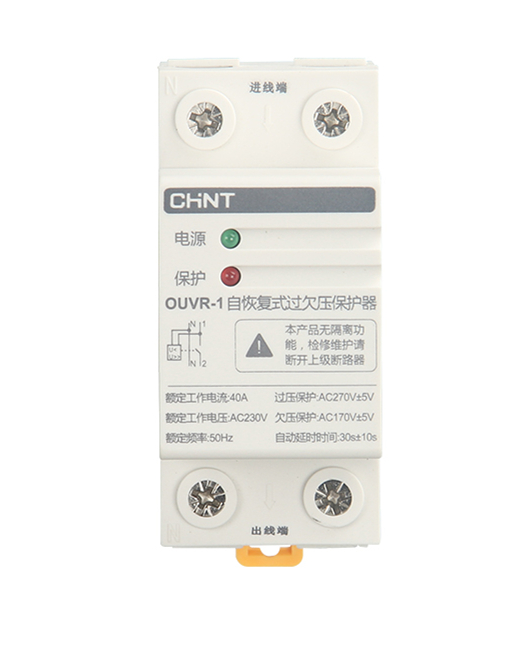

其中主开关建议使用过欠压脱扣器——建议使用自复位过欠压脱扣器，断电后可以自行合闸。以免用户外出时家里停电，导致恢复供电后自己家不能合闸。

所有插座回路，无论是普通插座回路还是大功率插座回路，都建议使用漏电保护器。
照明回路不需要附件——照明回路电流小、灯具高，即使漏电也没有太大危害。加上现如今的LED灯具质量堪忧，安装漏电附件后反而容易引起跳闸——而且无解。
最后套用数据家用开关有一套固定的参数，型号选择DZ47型或相应的改造型号——DZ47是国际通用型号名称，除此以外，各厂家还出了自己研发的型号。只要能够代替DZ47即可。
