学会autocad软件制图是很容易的事情，千万别把那些cad绘图设计师想象的那么什么、那么高深莫测 。
因为再复杂的cad图纸无非也是用很多线条构成的而已，画一根线条三秒钟而已，画一万根线条无非再多三秒钟而已，六秒种也可以画十万根线条 。只要你的电脑装得下 。Cad图纸除了直线以外，你能见到多少斜线、多少圆形、多少弧形呢？可以说直线的概率占99.9% 。
说的容易，做起来谈何容易？是吗？那我告诉你，做起来也很容易 。
Cad是一门工具，工具就是工具 。好比你花几个月时间去学车考驾照，受尽了委屈，看够了教练的脸色，可当你学会之后，无非就是会刹车、加油、打方向盘而已 。一切就是这么简单 。
学习只要掌握了要领与方法，然后把这简单的要领与方法重复重复再重复的去运用练习，你就会了 。
什么是天才，天才就是把简单的事情重复去做，后来也就成了大家公认的天才 。
第一：掌握cad绘图的坐标输入方法即可 。
Cad坐标输入法小学三年级就开始学习了 。
1、 水平方向代表X轴，垂直方向代表Y轴 。当我们绘图时，水平向右代表正X，水平向左代表负x；垂直向上代表Y，垂直向下代表负Y；
Cad绘图通常都是用相对坐标 。相对坐标的公式为：相对坐标=@X,Y,Z(意思是指即将要定位的点相当于上一点的相对距离) 。

文章插图

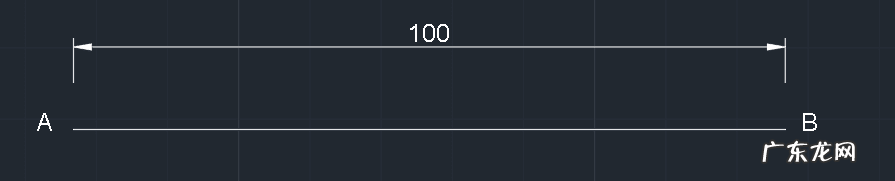

比如上图：A点再屏幕上随意定位，那么定位B点的时候就输入@100，0；意思是B点相对A点的相对距离为X=100，y=0；

文章插图
【CAD学画图】
上图A点随意定位，B点定位时输入@0,100即可 。因为B点相对于A点的相对距离为X=0，y=100;
CAD软件中绘制矩形是由两个对角点定位绘制而成的 。

文章插图

如上图：A点随意定位，只需要输入B点相对于A点的数值即可 。那么B点为@100，-50；意思是B点相对于A点的相对距离为x=100，y=-50；正负只是代表方向，根数据长短没有关系 。

文章插图

如上图：A点随意定位，只需要输入B点相对于A点的数值即可 。那么B点为@100，50；意思是B点相对于A点的相对距离为x=100，y=50 。

文章插图

如上图：A点随意定位，只需要输入B点相对于A点的数值即可 。那么B点为@-100,-50；意思是B点相对于A点的相对距离为x=-100，y=-50 。
通过以上几个示例图的讲解，相信读者已经明白了cad坐标输入的方式方法，理解起来非常容易，但是必须要多多实际操作，培养自己的坐标思维习惯，这一点和我们生活中辨别东西南北方向是一个到了 。就这一点来讲，X相当于东，-X相当于西；Y相当于北，-y相当于南 。
现在的高版本cad软件，cad2010以上的版本都具有动态输入功能，如果用户打开了动态输入功能，那么在输入坐标时，不用输入@这个图符了，只需要输入XY值即可，绘图就更方便了 。
第2、 掌握正交与对象捕捉的灵活运用 。正交的意思就是水平或垂直，开启正交在绘图时就相当于锁定了绘图方向 。正交的快捷键是F8；有了正交后，在输入相对坐标时不用考虑XY方向了，因为通过正交可以用鼠标来指定方向，鼠标指向你的目标方向，只需要输入一个长度即可 。但是对于非正交模式的绘图，比如画矩形，非水平/垂直方向的复制，这种情况下必须分别输入X与Y值，如果是在三维空间里，还需要加一个Z值 。当然很多人是用不到cad三维建模的，另当别论 。
