这是一篇心血之作，收录了临床常见的11种心电图，并阐述清楚它们各自的特点 。文章较长，但强力推荐 。
来源丨医学之声
今天我们讲临床常见的11种心电图，讲讲它的主要特点，看了这些以后，大家基本可以分辨这些常见的心电图，特别是应付一下执业医师考试，应该没有多大问题 。
11种心电图目录为：
1.正常心电图
2.窦性心动过缓
3.窦性心动过速
4房室传导阻滞
5.房早与室早
6.心房扑动
7.房颤
8.室速
9.室扑
10.室颤
11.心肌梗死
Are you ready?
Let\'s go !

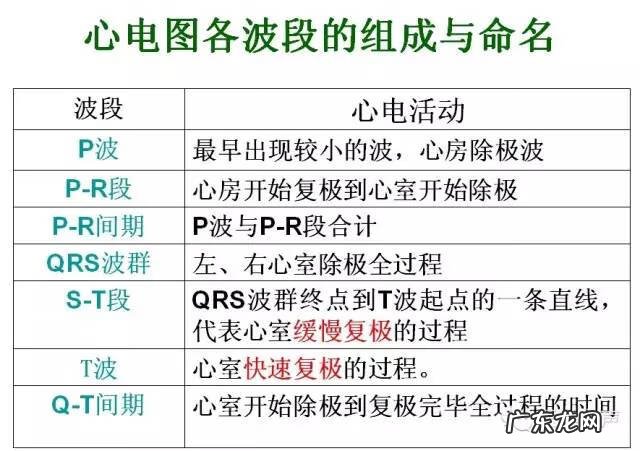

各波形的意义
心电图记录的是心肌细胞除极和复极过程中电位变化 。

文章插图


文章插图
关于心电图纸

文章插图
附：算心率
心律齐：HR=60/P-P(或R-R)
心律不齐：3s(或6s)内的QRS波群数乘以20(或10)，既可算出心室率
搞清楚了上面这些，
下面我们就开始看心电图！
1
正常心电图

文章插图
1）窦性P波（振幅：＜0.25mv、时限：＜0.12s)
2）P-R间期0.12-0.20s
3）心率：60-100次/分
这个大家一般扫一眼就可以看出来 。
窦速与窦缓口诀：小三大五窦速缓，三五之间无异变 。
2
窦性心动过缓=大于五格

文章插图
3
窦性心动过速=小于三格

文章插图
4
房室传导阻滞
说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：
（记住这个↓，下面常用到）
P波代表老婆
QRS代表老公
一度—老公经常性晚归，但还是回来了 。
二度I型—老公晚上回家越来越晚，有时候太晚就没有回来 。
二度II型—老公晚上回家时间比较固定了，但是经常不回家了！
三度—离婚了，老公老婆就各玩各的啦！

• 一度房室传导阻滞：


一度房室传导阻滞：

文章插图
老公虽然晚归，但是终究还是回来了！
P-R间期持续＞0.20 s(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群 。

• 二度I型房室传导阻滞：

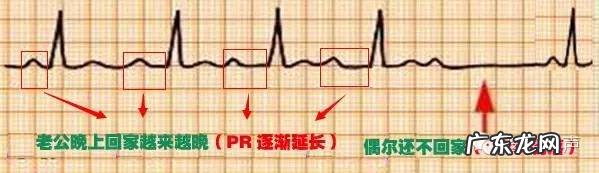

二度I型房室传导阻滞：

文章插图
老公回家越来越晚，有时候太晚了就不会来了
P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象 。

• 二度II型房室传导阻滞：


二度II型房室传导阻滞：

文章插图
老公晚上回家时间固定（PR间期相等），但是经常不回家了！（QRS波群突然漏搏）
P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞 。
