大家好，我是陈工 。
今天一个小监理过来请教问题，因为监理也是半路出家的，问的也都是最基础的问题，大部分图纸上都能找到原话 。其实这个阶段陈工自己也经历过，今天陈工就班门弄斧，讲讲接到一个新项目，该如何看图纸审图的 。
一般陈工拿到图纸后，会先看总平图，了解项目大概概况，建筑面积，楼栋数量，层高，每栋楼的正负零是否一致，大概轮廓是否复杂等等 。
介绍一下一套完整的建筑图纸一般包括：建筑施工图（建施），结构施工图（结施），给排水施工图（水施），电气施工图（电施），采暖通风施工图（暖施），弱电施工图（弱施），装饰装修施工图（饰施） 。
其中前面几项建施，结施，水施和电施这几个专业除了极个别，绝大部分工程都是有的 。后面几个专业看具体项目不同有的有有的没 。
上面说了这么多专业，然后再说说每个专业图纸里面的组成 。比如建施里面，包含目录，设计说明，平面图，立面图，门窗详图，楼梯详图，以及其他节点详图 。
这么多专业，每个专业里面又有这么多图纸 。对于新手来说简直太难了 。不要慌，每天看一点，经历过一次就懂了 。
拿到图纸，先看建施，好多同学很容易建施不看，马上就看结施，这其实不对的 。因为我们最终交付是按照建施的要求交付给业主的 。设计上来说，结施也是根据建施来设计结构的 。所以记得，拿到图纸后先看建施 。
看建施首先了解项目的功能是什么，是车间还是办公楼？是商场还是住宅？哪个位置是厕所，哪里是厨房或者阳台等等 。这些通常是要降板的 。哪些位置是要安装设备的，需要预埋啥的 。大概心里有个底 。

文章插图

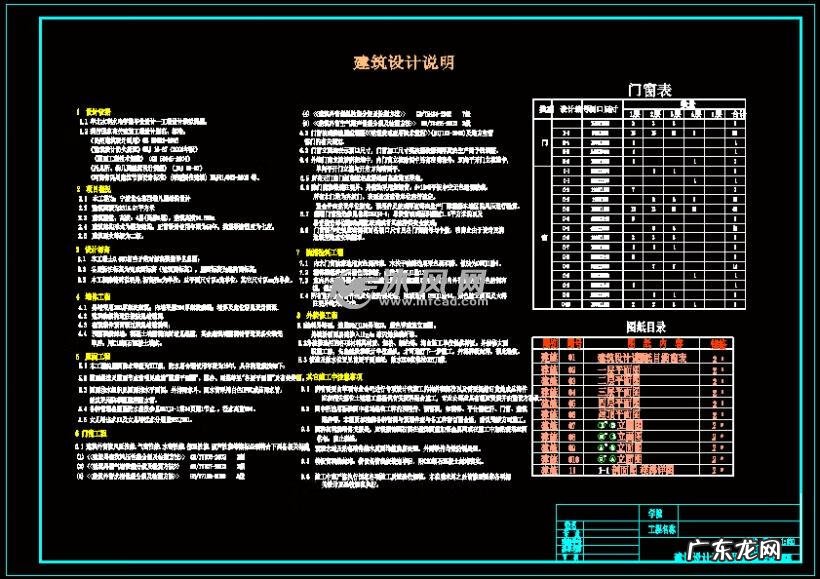

再接下来就可以正题看具体的图纸了吗？并没有，在看图纸前面还有一个设计说明，全篇都是文字，而且是那种每个字都认识，连在一起就不知道意思的那种 。
设计说明很重要，这么说吧 。图纸里面比如平面图，它能表达的就是这个平面的内容，其他的它表达不了 。但是设计说明不一样，只要一句话，你整个项目的做法可能都要改 。牵一发而动全身就是这个意思吧 。还有就是每个工程都会有特殊，不仔细看容易疏漏 。举个栗子：住宅卫生间和其它配套用房卫生间、公厕墙面应设置防水层 。防水层高度至上层楼板底 。

文章插图

以前通常的做法是防水层高度距地面1.8米 。
看完设计说明，接下去可以开始看平面图，看立面图了，对整体结构造型有一定了解后，就可以开始看结施了 。毕竟前期还是结施为主 。
结施还是从设计说明开始，再一部分看柱子图，梁图和板图，在看这些的时候一方面是图纸里的基本内容，柱子的钢筋箍筋大小间距，到哪个标高开始变截面 。哪个位子是要降板的，再就是一些节点的做法，比如雨棚，飘窗啥的 。特别是对于一些节点，如果感觉图纸有疑问，表达不清楚，一定要结合建施再仔细对照 。不要太相信图纸，很多时候建施和结施的图纸是会有矛盾的 。这时最好是与相应的设计师进行沟通确认最终做法 。
你说结施里面密密麻麻的钢筋标号看不懂？自己网上去找教材，或者翻看一下16g101的图集，多看多问，没两天就都会了 。
再一个，如果你是施工员你至少要比你当前进度提前半个月看图纸，如果你是技术负责，那么至少要提前一个月把下一步图纸内容给熟悉了 。
