风管设计的基础知识：
1.风管设计的基本内容
①确定风管的形状和选择风管的尺寸 。
②计算风管的压力损失 。通过对风管的沿程（摩擦）压力损失和局部压力损失的计算 ， 最终确定风管的尺寸并选择风机 。
风管的压力损失ΔP（Pa）
风管的压力损失：ΔP=ΔPm+ΔPj
式中：ΔPm-风管的沿程压力损失（Pa）；
ΔPj-风管的局部压力损失（Pa） 。
2. 风管的统一规格
文章插图
文章插图
3.风管设计注意事项：
①风管材料一般采用薄钢板涂漆或镀锌薄钢板 ， 利用建筑空间或地沟的也可采用钢筋混凝土或砖砌风道；其表面应抹光 ， 要求高的还要刷漆 。地沟风道要作防水处理 。放在有腐蚀气体的房间的风管可采用塑料或玻璃钢 。
②风管的形状一般为圆形和矩形 。圆形风管强度大耗钢量小 ， 但占有效空间大 ， 其弯管与三通需较长距离 。矩形风管由于有占有效空间较小、易于布置、明装较美观等特点 ， 故空调风管多采用矩形风管 。矩形风管的宽高比宜在2.5以下 。高速风管宜采用圆形螺旋风管 。椭圆形螺旋风管具有圆形和矩形风管的优点 ， 是一种理想的风管 ， 但由于需要专门的设备加工 ， 目前用的较少 。
③风管的壁厚可按下表选择：
文章插图
④当每段矩形风管大边边长大于1m且风管较长时 ， 应采取如下图或其他形式的加固措施 。
文章插图
风管加固：1－原有法兰；2－加固框（角钢）
⑤风管法兰可按下表采用 。
文章插图
⑥风管内风速 ， 风速建议数据见下表：
文章插图
文章插图
高速风管的新风进风管、空气处理设备和消声静压箱后支风管内的风速与低速送风相同 。
⑦风管的布置和制作要求：
1.风管应注意布置整齐、美观和便于检修、测试 。应与其他管道统一考虑 ， 要防止冷热管道间的不利影响 。设计时 ， 应考虑各种管道的装拆方便；

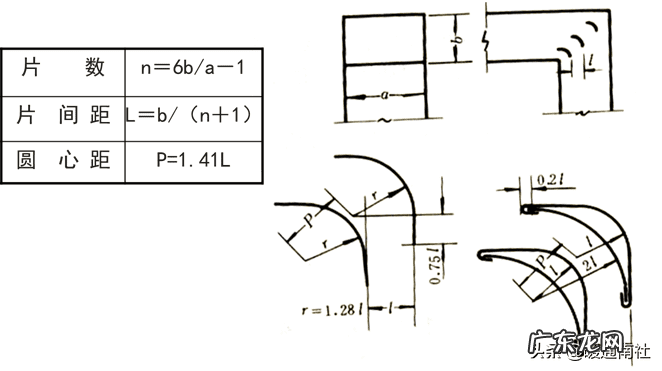

2.风管布置时 ， 要尽量减少局部阻力 。弯管的中心曲率半径要不小于其风管直径或边长 ， 一般可采用1.25倍直径或边长 。大断面风管 ， 为减少阻力 ， 可以作导流叶片 ， 导流叶片以流线型为佳 ， 为了方便也可以作成单片式 。其尺寸可按下图制作 。
其局部阻力系数 ， 流线型叶片ζ=0.1 ， 单片式ζ=0.35 。
文章插图
对于圆风管 ， 三通或四通的夹角不宜大于45°；对于方风管 ， 三通或四通的弯管应有与弯管相同的曲率半径 。弯管和三通的后面 ， 以有4～5个当量直径的直管再接支管为好 ， 如不可能 ， 将弯管和三通作成带导流叶片的 ， 以防阻力过大和气流偏斜 。
矩形风管的三通安装是否正确 ， 示例图如下：
