“家里老房子加装了浴霸和热水器后 ， 居然不能同时使用 ， 一洗澡就跳闸 。 ”
“家里刚装修完没多久 ， 20年经验的水电工作的电路 ， 结果夏天卧室空调同时开 ， 没一会儿就跳闸了......”
”新房装修要装修浴霸、热水器、智能马桶......走的路线太多怕浪费 ， 走的路线太少又担心不够怎么办？“
装修时用电回路没有设计规划好 ， 哪怕将旧电箱升级到较大的新电箱 ， 仍然会跳闸 。
一、单一回路的用电量怎么算
1.回路=电路上所有插座的用电量
所谓一个回路 ， 是指一组正负极电线(火线与零线) ， 而这组电线会负责灯具或电器的供电 。 一个回路能承载的电量 ， 就是电路中所有插座上“同时使用”的电器用电量总和 ， 而总和不能超过电线负荷的电流量 。
一个回路电线在配电箱中会连结一个空气开关 ， 去打开你家的配电箱 ， 看看里头的空气开关是几安培的 。
2.安培=电流量单位
这是电流量的单位 ， 我们经常看到“16A\"的数字 ， 就代表16安培 ， 指可承受最大电流为16安培 。
安培A=功率瓦数W+电压伏特数V (暂不计入功率因数)

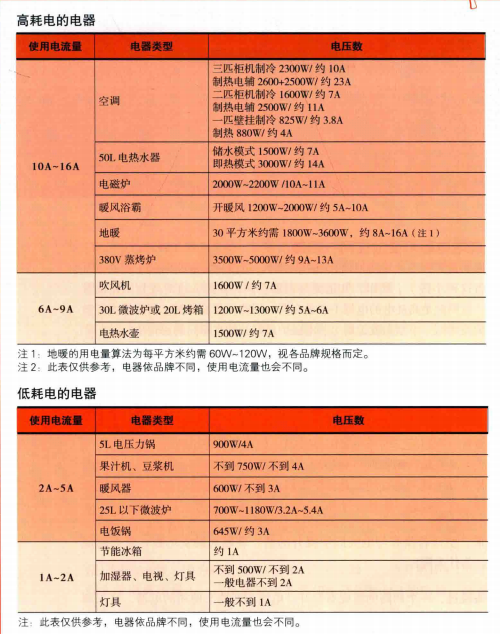

用这个算式来看一下家里的电器 ， 电器的背面或底下或使用说明书上 ， 都会标示使用所需瓦数或电流量 ， 如电饭锅 ， 650W/220V=2.95A ， 就算3A好了 。
前面说过了 ， 一个回路就是电路上同时使用的电器用电量总和 。
所以拿16A的回路来看 ， 就可以把电饭锅(3A) +微波炉(4A) +烤箱(4A) +冰箱、果汁机、灯具等(4A) =15A都安排在同一回路；但若再加一台豆浆机(3A)这回路就承载了18A ， 就会跳闸 。
不过 ， 这也是预设微波炉与烤箱开到最大的结果 ， 若没用到最大火力 ， 或者两者不同时开是不到16A的 ， 而即使同时开 ， 开的时间不长 ， 空气开关还没感应到 ， 也不会跳闸 。
二、回路设计的几大基本概念
[一
要先详列电器
列出所有的电器 ， 才能回推你家需要多少回路 ， 不要空想 ， 尤其是厨房 ， 高耗电的微波炉、烤箱、电磁炉、电热水器等 ， 都要列出来 。
[二
空调
通常是看室外机有几台 ， 就用几个专用回路如一台分体式1对2的空调 ， 因室外机是1台 ， 所以就配1个专用回路 。
[三
灯具
全室灯具可用1个回路包办 ， 最好单独一一个回路 ， 有的会与插座同回路 ， 这样不好 ， 若插座跳闸 ， 灯就不会亮 ， 影响较大 。 灯具回路常用1.5平方电线 ， 法定可承受电流是14.5A ， 若家中的灯具太多 ， 电线可配2.5平方 ， 此部分可请水电师傅评估 。
[四
卫生间插座
插座就比较复杂了 ， 要分几个区域讨论 。 首先是卫生间 ， 因湿气重 ， 所以插座、灯具与暖风型3合1浴霸可共享1个“漏电”回路 。 所谓漏电回路 ， 是指此回路要装漏电断路器 。 若有电热水器 ， 用电量超过12A ， 则要再多加1个漏电专用回路 ， 不然若同在16A的回路中就易跳闸 。
[五
厨房插座
小型电器都可合用1个回路 ， 要注意的是 ， 厨房有水 ， 所以回路要装漏电断路器做保护 。
但若有大功率、高耗能的烤箱电器 ， 则要另配1个专用回路给它用 ， 不然容易跳闸；像愈来愈多人会用380V的电器 ， 如蒸烤炉或国外大功率厨房电器(超过2500W) ，  这些电器都不能使用220V的插座 ， 要再另外安装400V插座或专用回路才安全 。
