在fluent中如何看流线fluent查看速度云图方法:
第一步打开postprocrssing

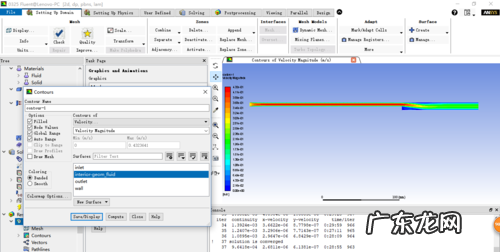

【FLUENT怎么检测速度,在fluent中如何看流线】contour
并创建云图Contours
在这里插入图片描述
contoursof
在云图中选择要显示的参数属性
如果是二维,不需要选择面即可点击display创建整体的流域速度图
在这里插入图片描述
options
filled是否填充(速度等势线与云图的区别)
nodevaluer速度节点值
globalrange全局范围,二维必须选择
autorange二维可选可不选
coloring
等级数量

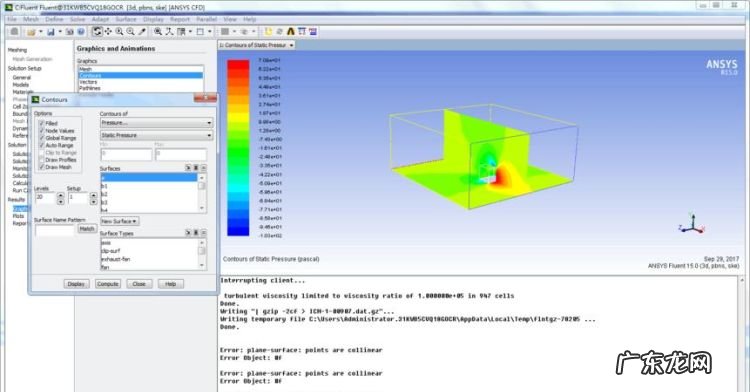

右键点击云图面,即可在console中显示该云图的属性参数

文章插图
fluent平均速度提取可以使用“表面监测器”(Surface Monitors)或“体积监测器”(Volume Monitors)来监测液体的平均速度 。
1、表面监测器:可以选择将表面设为液体的一部分,并计算所选区域内的平均速度 。具体步骤如下:
2、选择要监测的表面 。
3、在“计算”菜单中选择“表面监测器” 。
4、在弹出的窗口中设置所需的参数 , 例如计算步长和时间范围等 。
5、在“面积平均”栏中勾选“速度矢量”,即可计算出所选区域内的平均速度 。
体积监测器:可以选择将包含液体的体积进行监测,并计算其中液体的平均速度 。具体步骤如下:
1、选择包含液体的体积 。
2、在“计算”菜单中选择“体积监测器” 。
3、在弹出的窗口中设置所需的参数,例如计算步长和时间范围等 。
4、在“速度”栏中勾选“速度矢量”,即可计算出所选区域内液体的平均速度 。

文章插图
fluent 如何查看某一点的速度不知道点的坐标可以中心打开gambit,选择你想知道的点,用那个小叹号的图标,就能知道关于这个点的消息了 。或者在fluent里,display——grid之后,在显示窗口上单击鼠标也能显示信息的,试一下吧 。

文章插图

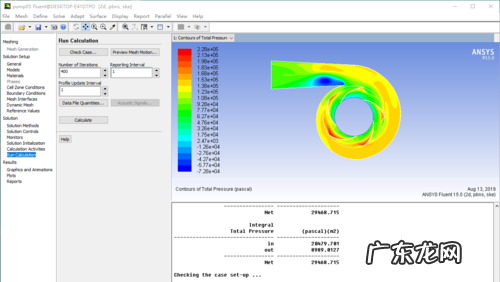

fluent怎么看流速场1、打开fluent的主页以后,找到自己所创建的切面 。

文章插图

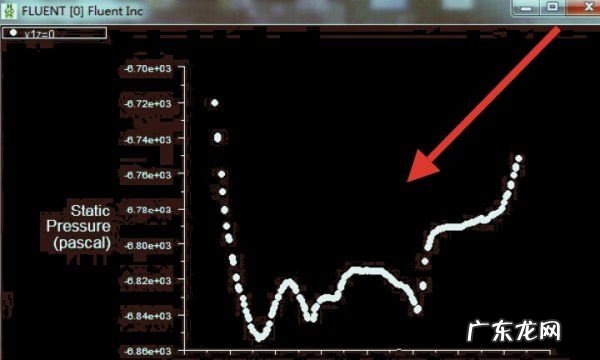

2、下一步 , 需要在菜单栏那里通过Plot来选择XY Plot进入 。

文章插图
3、这个时候弹出一个新的窗口,设置好对应的参数并点击Plot 。

文章插图
4、这样一来就得到相关的生成图,即可看一个切面的平均流量了 。

文章插图
