回火的目的是什么,淬火后为什么要回火处理 _回火

淬火后为什么要回火处理?淬火后要回火，其目的是：
1、消除工件淬火时产生的残留应力，防止变形和开裂；
2、调整工件的硬度、强度、塑性和韧性，达到使用性能要求；
3、稳定组织与尺寸，保证精度；
4、改善和提高加工性能。
因此，回火是工件获得所需性能的最后一道重要工序。通过淬火和回火的相配合，才可以获得所需的力学性能。按回火温度范围，回火可分为低温回火、中温回火和高温回火。将淬火成马氏体的钢加热到临界点A1以下某个温度，保温适当时间，再冷到室温的一种热处理工艺。回火的目的在于消除淬火应力，使钢的组织转变为相对稳定状态。在不降低或适当降低钢的硬度和强度的条件下改善钢的塑性和韧性，以获得所希望的性能。
回火的目的是什么?工件淬火后为什么要及时回火回火的目的是消除淬火工艺的内应力，降低硬度，提高其韧性；
工件淬火后要及时回火是淬火后的工件硬度强又脆，回火有利于提高工件的韧性，不容易断裂。
钢材的退火,正火,淬火,回火的目的是什么?钢材各种热处理的目的为：
1、退火的目的：主要是降低金属材料的硬度，提高塑性，以利切削加工或压力加工，减少残余应力，提高组织和成分的均匀化，或为后道热处理作好组织准备等；
2、正火的目的：主要是提高低碳钢的力学性能，改善切削加工性，细化晶粒，消除组织缺陷，为后道热处理作好组织准备等；
3、淬火的目的：使钢件获得所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热处理作好组织准备等；
4、回火的目的：主要是消除钢件在淬火时所产生的应力，使钢件具有高的硬度和耐磨性外，并具有所需要的塑性和韧性等。
各种热处理加热温度范围：
1、退火的合理的退火温度从55℃到70℃ 。退火温度一般设定比引物的 Tm低5℃ 。
2、正火是将工件加热至Ac3(Ac是指加热时自由铁素体全部转变为奥氏体的终了温度，一般是从727℃到912℃之间)或Acm(Acm是实际加热中过共析钢完全奥氏体化的临界温度线 )以上30~50℃ ，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。
3、淬火的温度通常亚共析钢的淬火温度为Ac3以上30~50度；共析钢或过共析钢的淬火温度为Ac1以上30~50度。
4、回火分为低温回火，中温回火和高温回火；低温回火是在150~250℃进行的回火；中温回火工件在350～500 ℃之间进行的回；高温回火工件在500~650℃以上进行的回火。

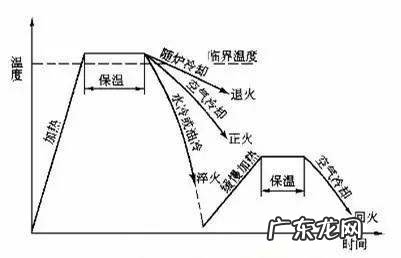

文章插图
扩展资料：
应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。其退火温度为各该合金的相变温度区间以上或以内的某一温度。加热和冷却都是缓慢的。合金于加热和冷却过程中各发生一次相变重结晶。
重结晶退火也用于非铁合金，例如钛合金于加热和冷却时发生同素异构转变，低温为 α相(密排六方结构) ，高温为 β相（体心立方结构），其中间是“α+β”两相区，即相变温度区间。
为了得到接近平衡的室温稳定组织和细化晶粒，也进行重结晶退火，即缓慢加热到高于相变温度区间不多的温度，保温适当时间，使合金转变为β相的细小晶粒；然后缓慢冷却下来，使β相再转变为α相或α+β两相的细小晶粒。
冷却速度快于退火而低于淬火，正火时可在稍快的冷却中使钢材的结晶晶粒细化，不但可得到满意的强度，而且可以明显提高韧性(AKV值），降低构件的开裂倾向。—些低合金热轧钢板、低合金钢锻件与铸造件经正火处理后，材料的综合力学性能可以大大改善，而且也改善了切削性能。
淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的刚性、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。
回火的主要目的是什么?回火的主要目的是减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。
回火，是将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。
或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。
低温回火
工件在150~250℃进行的回火。
目的是保持淬火工件高的硬度和耐磨性，降低淬火残留应力和脆性
回火后得到回火马氏体，指淬火马氏体低温回火时得到的组织。力学性能：58～64HRC，高的硬度和耐磨性。
应用范围：刃具、量具、模具、滚动轴承、渗碳及表面淬火的零件等。
中温回火
工件在350～500 ℃之间进行的回火。
目的是得到较高的弹性和屈服点，适当的韧性。回火后得到回火托氏体，指马氏体回火时形成的铁素体基体内分布着极其细小球状碳化物（或渗碳体）的复相组织。
力学性能：35～50HRC ，较高的弹性极限、屈服点和一定的韧性。
应用范围：弹簧、锻模、冲击工具等。
【回火的目的是什么,淬火后为什么要回火处理】

特别声明：本站内容均来自网友提供或互联网，仅供参考，请勿用于商业和其他非法用途。如果侵犯了您的权益请与我们联系，我们将在24小时内删除。
