电表怎样接线一般家庭用电能表都是单相电能表，单相电表从左到右有四个接线端依次为1、2、3、4 。接线方法为：1和3分别接上输入电能表的火线和零线端，2和4分别接上输出电能表的火线和零线端，叫做“两进两出”的接法，接线如下图：（常说的所谓：1、3进2、4出）

文章插图
扩展资料：
选择电能表时，电流值选择最重要，也最复杂。其一是起动电流，即能够使转盘连续转动的最小电流；其二是最大额定电流相对基本电流的倍数。
另外，老式表和新式表在性能方面有差异。老住宅仍在使用的旧式电能表，起动电流比较大，一般为（5%～10%）；最大额定电流?。话恪?，在表盘的盘面上只标一个电流值，且笼统地称为额定电流。
所以在旧电工手册中指出，使用时负载电路的电流应大于额定电流的10%，小于120%或小于125% 。
根据国家标准GB/T15283－94和国际标准IEC521－1988生产的电能表，新建住宅中使用的电能表起动电流?。?对于级表来说为0.5% ；最大额定电流大，一般最大额定电流为（2～4），有的可达（6～8）。
在新电能表表盘的盘面上标有两个电流值，如5（20A），选用这个电能表时一方面要注意负载最小电流不能低于起动电流，即0.5%×≥5A=0．025A；另一方面长期使用的电流表值不能高于最大额定电流值20A 。选择电能表时，应考虑到进入家庭的各种电器日益增多，要留有余量，也要合理适度，因为倍数越大的表价钱越高。
电表怎么接线电表接线方法有：
（一）单相电表的接法。
1、直接接入法。
倘若电表所负荷的功率在它的允许范围值之内的话，那就可以采用直接接入法来接电表。
具体的接法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。不过不管是哪一种接法，相线（火线）必须接入电表的电流线圈的端子。
由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

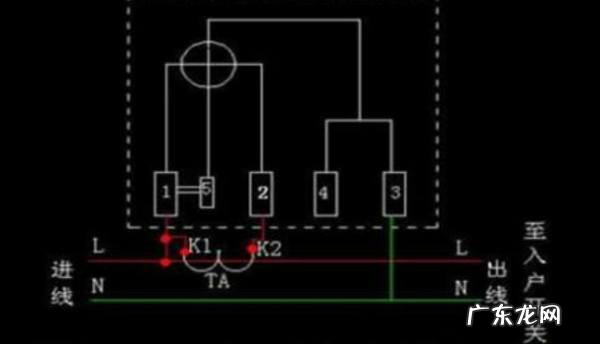

2、经互感器接入法。
单相电表除了直接接入法之外还有一种接法那就是经互感器接入法。具体的接法又分两种：
①单相电度表内5和1端未断开时的接法。由于表内短接片没有断开，所以互感器的K2端子禁止接地。
②单相电度表内5和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地。同时，电压线圈应该接于电源两端。

文章插图
（二）三相四线电表的接法。
1、直接接入法。
倘若电表所负荷的功率在它的允许范围值之内的话，那就可以采用直接接入法来接电表。具体接法可参照以上单相电表的直接接入法。
2、经互感器接入法。
如果用电量比较大的，那线路流过的相应电流也会增大，所以这时就不能采用直接接入法，应使用电流互感器进行电流变换，将大电流变换成小电流，即电度表能承受的电流，然后再进行计量。
电表怎么接线走的慢1、三相电度表的安装有两者接线方法。一是使用电路互感器与电度表连接。另一种是直接接线进电度表。
2、这里就有关直接接线说明一下。首先要买直接接线的电度表。
3、安装一只螺丝在墙上或者电度表安装螺丝柱上。再打开电度表的接线盖子。一般盖板背面有安装接线图。
4、1 ， 4，7就是电源进线。这里可以不用分清ABC三相，但是必须是3根火线即3根相线。
5、接着把3根相线安装在接线孔里。注意要接触良好，即把2只螺丝旋紧。
6、然后再接出线。如果出线是多股铜线，就必须拧成一根线，不能有叉线。
7、最后把零线接在电度表接零线位置。
家用电表怎么接线图解法每家每户都需要安装电表，我们才能够了解到每个月使用的用电量是多少。而家用的电表如何接线？我们又该如何选择家用的电表？
一、家用电表怎么接线
1、因为家用电表有单向电表，三相电表的区分，一般来说家庭用电会选择单相电表。而这种电表有5个接线端子，其中有两个端子在电表的内部，我们可以用连片进行连接。除此以外还有4个外接端子，采取直接接入的方法。
2、按照从左往右的顺序依次编号，第1个和第3个作为接进线，第2个和第4个作为接出线，就能够接线成功。
二、家用电表如何选择
1、选择电表的时候，一定要注意额定电流。作为家庭使用不要超过12安，主要是因为电流启动的时候，大约是额定电流的1%左右。如果选择的是10安的电表，有0.1安左右的电流通过之后才能够转动，超过了可能就会导致电表的精准度不是特别高。
2、选择的时候还需要考虑一下产品的品质，一定要从正规渠道购买产品，这样子才能够避免后期使用的时候出现不良的后果。
3、电表也有不同的功能，而且非常多样化，比如有电子式的，用户可以根据自身的需求，选择多功能的或者无功表的。
4、因为每天都要用电，我们就要考虑到电表的精准度，误差范围不能够太大、而家庭用电最好选择2.0级别以上就能够满足需求。如果有其他的特殊情况，可以选择其他类型的。比如智能水表也非常不错，它能够精准计算用电量，还能够显示预存了多少费用，有多少余额等等，一目了燃、非常清楚。
小编总结：安装电表的时候都会由专业的电工操作，而后期如果有问题，也可以拨打供电公司的电话，请工作人员上门检查维修，自己最好不要私下拆箱检查。
