tn系统属于什么系统TN系统，称作保护接零。
当故障使电气设备金属外壳带电时，形成相线和零线短路，回路电阻?。?电流大，能使熔丝迅速熔断或保护装置动作切断电源。在TN系统中，所有电气设备的外露可导电部分均接到保护线上，并与电源的接地点相连，这个接地点通常是配电系统的中性点。
TN系统中的T表示电源接地点，即配电系统中的中性点。
TN系统中的N表示电气设备的外露可导电部分接到保护线上的一点。

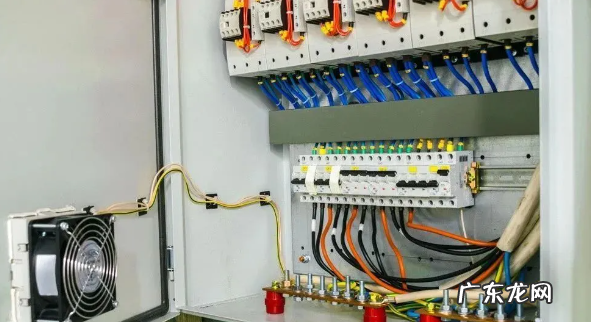

文章插图
安全技术要求
一、TN系统第一位的安全作用是迅速切断电源。
二、TN系统用于用户装有配电变压器的，且其低压中性点直接接地的220V/380V三相四线配电网。
三、TN-C、TN-S和TN-C-S所使用的范围是不同的：
1）因TN-S系统中N线和PE线是分开的，因此安全性能最好，用于有爆炸危险、火灾危险性大及其他安全要求高的场所。
2）TN-C-S系统次于TN-S系统，用于厂内低压配电的场所及民用楼房。
it系统和tn系统的相同点it、tt、tn三种接地形式为电源中性点不接地、电源中性点直接接地、电源中性点直接接地。
1、IT系统
IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

文章插图
2、TT系统
TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。TT系统中，这两个接地必须是相互独立的。设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，单相设备和单相插座就是共用接地装置的。

文章插图
3、TN系统
TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统。

文章插图

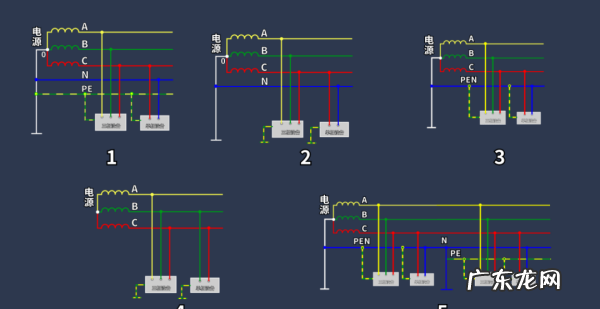

TN系统的三种形式
1、TN—S系统

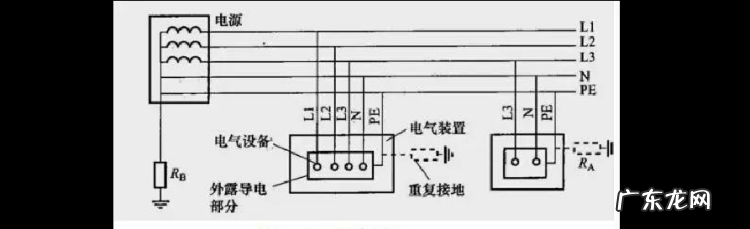

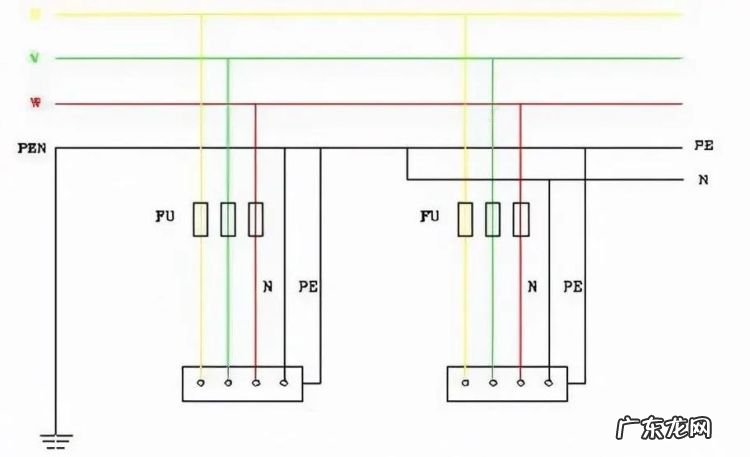

TN—S系统如图示。图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。在这种系统中，中性线N和保护线PE是分开的。
TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。TN—S系统是我国现在应用最为广泛的一种系统，又称三相五线制。新楼宇大多采用此系统。
2、TN-C系统
TN-C系统如图所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。此时注意火线与零线要接对，否则外壳要带电。TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。
3、TN-C-S系统
TN-C-S系统是TN-C系统和TN—S系统的结合形式，如图所示。TN-C-S系统中，从电源出来的那一段采用TN-C系统只起能的传输作用，到用电负荷附近某一点处，将PEN线分开成单独的N线和PE线，从这一点开始，系统相当于TN-S系统。TN-C-S系统也是现在应用比较广泛的一种系统。这里采用了重复接地这一技术。此系统在旧楼改造适用。
电路tn系统TN系统，称作保护接零。一般当故障使电气设备金属外壳带电时，形成相线和零线短路，回路电阻小，电流大，能使熔丝迅速熔断或保护装置动作切断电源。
在TN系统中，所有电气设备的外露可导电部分均接到保护线上，并与电源的接地点相连，这个接地点通常是配电系统的中性点。
TN系统通常是一个中性点接地的三相电网系统。其特点是电气设备的外露可导电部分直接与系统接地点相连，当发生碰壳短路时，短路电流即经金属导线构成闭合回路。形成金属性单相短路，从而产生足够大的短路电流，使保护装置能可靠动作，将故障切除。

文章插图
什么是TN-S接零保护低压配电系统TN、TT、IT的比较
根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即TN、TT、IT三种形式。其中，第一个大写字母T表示电源变压器中性点直接接地；I则表示电源变压器中性点不接地（或通过高阻抗接地）。第二个大写字母T表示电气设备的外壳直接接地，但和电网的接地系统没有联系；N表示电气设备的外壳与系统的接地中性线相连。
TN系统：电源变压器中性点接地，设备外露部分与中性线相连。
TT系统：电源变压器中性点接地，电气设备外壳采用保护接地。
IT系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
1、 TN系统
电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即TN—C系统、TN—S系统、TN—C—S系统。下面分别进行介绍。
1.1、TN—C系统
其特点是：电源变压器中性点接地，保护零线（PE）与工作零线（N）共用。
（1）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。TN—C系统一般采用零序电流保护；
（2）TN—C系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入PEN，从而中性线N带电，且极有可能高于50V，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；
（3）TN—C系统应将PEN线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知， TN-C系统存在以下缺陷：
（1）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。当三相负载严重不平衡时，触及零线可能导致触电事故。
（2）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
（3）对接有二极漏电保护开关的单相用电设备，如用于TN-C系统中其金属外壳的保护零线，严禁与该电路的工作零线相连接，也不允许接在漏电保护开关前面的PEN线上，但在使用中极易发生误接。
（4）重复接地装置的连接线，严禁与通过漏电开关的工作零线相连接。
TN-S供电系统，将工作零线与保护零线完全分开，从而克服了TN-C供电系统的缺陷，所以现在施工现场已经不再使用TN-C系统。
【电器系统什么是tn系统,tn系统属于什么系统】1.2、 TN—S系统
整个系统的中性线（N）与保护线（PE）是分开的。
（1）当电气设备相线碰壳，直接短路，可采用过电流保护器切断电源；
（2）当N线断开，如三相负荷不平衡，中性点电位升高，但外壳无电位，PE线也无电位；
（3）TN—S系统PE线首末端应做重复接地，以减少PE线断线造成的危险。
（4）TN—S系统适用于工业企业、大型民用建筑。
目前单独使用独一变压器供电的或变配电所距施工现场较近的工地基本上都采用了TN—S系统，与逐级漏电保护相配合，确实起到了保障施工用电安全的作用，但TN—S系统必须注意几个问题：
（1）保护零线绝对不允许断开。否则在接零设备发生带电部分碰壳或是漏电时，就构不成单相回路，电源就不会自动切断，就会产生两个后果：一是使接零设备失去安全保护；二是使后面的其他完好的接零设备外壳带电，引起大范围的电气设备外壳带电，造成可怕的触电威胁。因此在《JGJ46-88施工现场临时用电安全技术规范》规定专用保护线必须在首末端做重复接地。
（2）同一用电系统中的电器设备绝对不允许部分接地部分接零。否则当保护接地的设备发生漏电时，会使中性点接地线电位升高，造成所有采用保护接零的设备外壳带电。
（3）保护接零PE线的材料及连接要求：保护零线的截面应不小于工作零线的截面，并使用黄/绿双色线。与电气设备连接的保护零线应为截面不少于2.5mm2的绝缘多股铜线。保护零线与电气设备连接应采用铜鼻子等可靠连接，不得采用铰接；电气设备接线柱应镀锌或涂防腐油脂，保护零线在配电箱中应通过端子板连接，在其他地方不得有接头出现。
1.3、 TN—C—S系统
它由两个接地系统组成，第一部分是TN—C系统，第二部分是TN—S系统，其分界面在N线与PE线的连接点。
（1）当电气设备发生单相碰壳，同TN—S系统；
（2）当N线断开，故障同TN—S系统；
（3）TN—C—S系统中PEN应重复接地，而N线不宜重复接地。
PE线连接的设备外壳在正常运行时始终不会带电，所以TN—C—S系统提高了操作人员及设备的安全性。施工现场一般当变台距现场较远或没有施工专用变压器时采取TN—C—S系统。
2、 TT供电系统
电源中性点直接接地，电气设备的外露导电部分用PE线接到接地极（此接地极与中性点接地没有电气联系）
在采用此系统保护时，当一个设备发生漏电故障，设备金属外壳所带的故障电压较大，而电流较?。?不利于保护开关的动作，对人和设备有危害。为消除T系统的缺陷，提高用电安全保障可靠性，根据并联电阻原理，特提出完善TT系统的技术革新。技术革新内容是：用不小于工作零线截面的绿/黄双色线（简称PT线），并联总配电箱、分配电箱、主要机械设备下埋设的4-5组接地电阻的保护接地线为保护地线，用绿/黄双色线连接电气设备金属外壳。它有下列优点：1）单相接地的故障点对地电压较低，故障电流较大，使漏电保护器迅速动作切断电源，有利于防止触电事故发生。2）PT线不与中性线相联接，线路架设分明、直观，不会有接错线的事故隐患；几个施工单位同时施工的大工地可以分片、分单位设置PT线，有利于安全用电管理和节约导线用量。3）不用每台电气设备下埋设重复接地线，可以节约埋设接地线费用开支，也有利于提高接地线质量并保证接地电阻≤10Ω ，用电安全保护更可靠。
TT系统在国外被广泛应用，在国内仅限于局部对接地要求高的电子设备场合，目前在施工现场一般不采用此系统。但如果是公用变压器，而有其它使用者使用的是TT系统，则施工现场也应采用此系统。
3、 IT系统
电力系统的带电部分与大地间无直接连接（或经电阻接地），而受电设备的外露导电部分则通过保护线直接接地。
这种系统主要用于10KV及35KV的高压系统和矿山、井下的某些低压供电系统，不适合在施工现场应用，故在此不再分析。
建设部新颁发的《建筑施工安全检查标准》（JGJ59-99）规定：施工现场专用的中性点直接接地的电力系统中必须采用TN-S接零保护系统。因此，TN-S接零保护系统在施工现场中得到了广泛的应用，但如果PE线发生断裂或与电气设备未做好电气连接，重复接地阻值达不到安全的要求，也同样会发生触电事故，为了提高TN-S接零保护系统的安全性，在此提出等电位联接概念。所谓等电位联结，是将电气设备外露可导电部分与系统外可导电部分（如混凝土中的主筋、各种金属管道等）通过保护零线（PE线）作实质上的电气连接，使二者的电位趋于相等。应注意差异，即等电位联结线正常时无电流通过，只传递电位，故障时才有电流通过。等电位联结的作用。（1）总等电位联结能降低预期接触电压；（2）总等电位联结能消除装置外沿PE线传导故障电压带来的电击危险。因此施工现场也应逐步推广该技术。当然，无论采取何种接地形式都绝不是万无一失绝对安全的。施工现场临时用电必须严格按JGJ46-88规范要求进行系统的设置和漏电保护器的使用，严格履行施工用电设计、验收制度，规范管理，才能杜绝事故的发生。

文章插图
