wdm是什么意思网络用语SDM:Space Division Multiplexing(空分复用),利用空间分割构成不同信道的一种复用方法。例如在光纤接入网中使用不同的光纤分别传输不同种类或上下行业务。
TDM：Time Division Multiplex and Multiplexer）时分复用是指一种通过不同信道或时隙中的交叉位脉冲，同时在同一个通信媒体上传输多个数字化数据、语音和视频信号等的技术。电信中基本采用的信道带宽为 DS0，其信道宽为 64 kbps 。

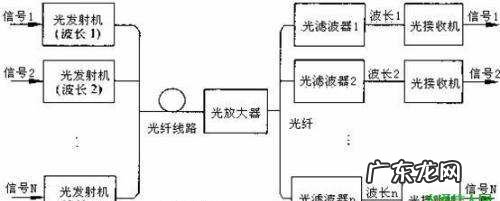

波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器， Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器， Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。这种在同一根光纤中同时传输两个或众多不同波长光信号的技术,称为波分复用。WDM本质上是光域上的频分复用FDM技术。每个波长通路通过频域的分割实现，每个波长通路占用一段光纤的带宽。WDM系统采用的波长都是不同的，也就是特定标准波长，为了区别于SDH系统普通波长，有时又称为彩色光接口，而称普通光系统的光接口为"白色光口"或"白光口" 。
通信系统的设计不同，每个波长之间的间隔宽度也有不同。按照通道间隔的不同，WDM可以细分为CWDM(稀疏波分复用)和DWDM(密集波分复用) 。CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。

文章插图
为什么掺珥光纤光源会产生双向光信号呢掺铒光纤放大器(EDFA ，即在信号通过的纤芯中掺入了铒离子Er3 + 的光信号放大器)是1985年英国南安普顿大学首先研制成功的光放大器，它是光纤通信中最伟大的发明之一。掺铒光纤是在石英光纤中掺入了少量的稀土元素铒(Er)离子的光纤，它是掺铒光纤放大器的核心。从20世纪80年代后期开始，掺铒光纤放大器的研究工作不断取得重大的突破。WDM技术、极大地增加了光纤通信的容量。成为当前光纤通信中应用最广的光放大器件。
词名：掺铒光纤放大器
相关术语：Optical Amplifier
石英光纤掺稀土元素（如Nd、Er、Pr、Tm等）后可构成多能级的激光系统，在泵浦光作用下使输入信号光直接放大。提供合适的反馈后则构成光纤激光器。掺Nd光纤放大器的工作波长为1060nm及1330nm ，由于偏离光纤通信最佳宿口及其他一些原因，其发展及应用受到限制。EDFA及PDFA的工作波长分别处于光纤通信的最低损耗（1550nm）及零色散波长（1300nm）窗口，TDFA工作在S波段，都非常适合于光纤通信系统应用。尤其是EDFA，发展最为迅速，已实用化。
在掺铒光纤发展的基础上，不断出现许多新型光纤放大器，例如，以掺铒光纤为基础的双带光纤放大器（DBFA），是一种宽带的光放大器，宽带几乎可以覆盖整个波分复用（WDM）带宽。类似的产品还有超宽带光放大器（UWOA），它的覆盖带宽可对单根光纤中多达100路波长信道进行放大。
3EDFA的原理
EDFA的基本结构，它主要由有源媒质（几十米左右长的掺饵石英光纤，芯径3-5微米，掺杂浓度（25-1000)x10-6）、泵浦光源（990或1480nm LD）、光耦合器及光隔离器等组成。信号光与泵浦光在铒光纤内可以在同一方向（同向泵浦）、相反方向（反向泵浦）或两个方向（
掺铒光纤放大器
双向泵浦）传播。当信号光与泵光同时注入到铒光纤中时，铒离子在泵光作用下激发到高能级上，三能级系统），并很快衰变到亚稳态能级上，在入射信号光作用下回到基态时发射对应于信号光的光子，使信号得到放大。其放大的自发发射（ASE）谱，带宽很大（达20-40nm），且有两个峰值，分别对应于1530nm和1550nm 。
EDFA的主要优点是增益高、带宽大、输出功率高、泵浦效率高、插入损耗低、对偏振态不敏感等。
掺铒光纤放大器的工作原理掺铒光纤放大器主要是由一段掺铒光纤（长约10-30m）和泵浦光源组成。其工作原理是：掺铒光纤在泵浦光源（波长980nm或1480nm）的
掺铒光纤放大器
作用下产生受激辐射，而且所辐射的光随着输入光信号的变化而变化，这就相当于对输入光信号进行了放大。研究表明，掺铒光纤放大器通常可得到15-40db的增益，中继距离可以在原来的基础上提高100km以上。那么，人们不禁要问：科学家们为什么会想到在光纤放大器中利用掺杂铒元素来提高光波的强度呢？我们知道，铒是稀土元素的一种，而稀土元素又有其特殊的结构特点。长期以来，人们就一直利用在光学器件中掺杂稀土元素的方法，来改善光学器件的性能，所以这并不是一个偶然的因素。另外，为什么泵浦光源的波长选在980nm或1480nm呢？其实，泵浦光源的波长可以是520nm、650nm、980nm、和1480nm，但实践证明波长1480nm的泵浦光源激光效率最高，次之是波长980nm的泵浦光源。
4物理结构
掺铒光纤放大器基本结构。在输入端和输出端各有一个隔
掺铒光纤放大器
离器，目的是使光信号单向传输。泵浦激器波长为980nm或1480nm，用于提供能量。耦合器的作用是把输入光信号和泵浦光耦合进掺铒光纤中，通过掺铒光纤作用把泵浦光的能量转移到输入光信号中，实现输入光信号的能量放大。实际使用的掺铒光纤放大器为了获得较大的输出光功率，同时又具有较低的噪声指数等其他参数，采用两个或多个泵浦源的结构，中间加上隔离器进行相互隔离。为了获得较宽较平坦的增益曲线，还加入了增益平坦滤波器。
EDFA主要由5个部分组成：掺铒光纤（EDF）、光耦合器（WDM）、光隔离器（ISO）、光滤波器（Optical Filter）、泵浦源（Pumping Supply）。如下图所示。
图
常用的泵浦源包括980nm和1480nm，这两种泵浦源的泵浦效率较高，从而使用也较多。
980nm的泵浦光源噪声系数较低；1480nm的泵浦光源泵浦效率更高，可以获得较大的输出功率（与980nm泵浦光源高3dB左右）。
5优点
工作波长与单模光纤的最小衰减窗口一致。
耦合效率高。由于是光纤放大器，易与传输光纤耦合连接。
能量转换效率高。掺铒光纤EDF的纤芯比传输光纤?。藕殴夂捅闷止馔痹诓纛锕庀薊DF中传输，光能力非常集中。这使得光与增益介质Er离子的作用非常充分，加之适当长度的掺铒光纤，因而光能量的转换效率高。
增益高、噪声指数较低、输出功率大，信道间串扰很低。
增益特性稳定：EDFA对温度不敏感，增益与偏振相关性小。
增益特性与系统比特率和数据格式无关。
6缺点
l非线性效应：
EDFA采用提高注入光纤中光功率的方式放大光功率，但并不是越大越好。当光功率增大到一定程度时，将产生光纤非线性效应。所以，在使用光纤放大器时，要注意控制单信道入纤光功率的数值。
增益波长范围固定： C波段EDFA的工作波长范围为1530nm~1561nm；L波段EDFA的工作波长范围为1565nm~1625nm 。
增益带宽不平坦：EDFA的增益带宽很宽，但是EDF本身的增益谱不平坦。在WDM系统中应用时必须采取增益平坦滤波器使其增益平坦。
光浪涌问题：
当光路正常时，由泵浦光激励的铒离子被信号光带走，从而完成信号光的放大。如果截断输入光，由于亚稳态的铒离子仍不断聚集，一旦恢复信号光输入，将产生能量跳变，导致光浪涌。
解决光浪涌的方法是在EDFA中实现自动光功率减弱（APR）或自动光功率关断（APSD）功能，即EDFA在无输入光时自动降低功率或自动关断功率，从而抑制浪涌现象的发生。
7应用方式
1.功率放大器（booster-Amplifier），处于合波器之后，用于对合波以后的多个波长信号进行功率提升，然后再进行传输，由于合波后的信号功率一般都比较大，
掺铒光纤放大器
所以，对一功率放大器的噪声指数、增益要求并不是很高，但要求放大后，有比较大的输出功率。
2.线路放大器（Line-Amplifier），处于功率放大器之后，用于周期性地补偿线路传输损耗，一般要求比较小的噪声指数，较大的输出光功率。
3.前置放大器（Pre-Amplifier），处于分波器之前，线路放大器之后，用于信号放大，提高接收机的灵敏度（在光信噪比（OSNR）满足要求情况下，较大的输入功率可以压制接收机本身的噪声，提高接收灵敏度），要求噪声指数很小，对输出功率没有太大的要求。
8实际应用
掺铒光纤放大器在常规光纤数字通信系统中应用，可以省去大量的光中继机，而且中继距离也大为增加，这对于长途光缆干线系统具有重要意义。其主要应用包括：
1、可作光距离放大器。传统的电子光纤中继器有许多局限性。如，数字信号和模拟信号相互转换时，中继器要作相应的改变；设备由低速率改变成高速率时，中继器要随之更换；只有传输同一波长的光信号，且结构复杂、价格昂贵，等等。掺铒光纤放大器则克服了这些缺点，不仅不必随信号方式的改变而改变，而且设备扩容或用于光波分复用时，也无需更换。
2、可作光发送机的后置放大器及光接收机的前置放大器。作光发送机的后置放大器时，可将激光器的发送功率从0db提高到+10db 。作光接收机的前置放大器时，其灵敏度也可大大提高。因此，只需在线路上设1-2个掺铒放大器，其信号传输距离即可提高100-200km 。
此外，掺铒光纤放大器待解决的问题
掺铒光纤放大器的独特优越性已被世人所公认，并且得到越来越广泛的应用。但是，掺铒光纤放大器也存在着一定的局限性。比如，在长距离通信中不能上下话路、各站业务联系比较困难、不便于查找故障、泵浦光源寿命不长，随着光纤通信技术的不断进步，这些问题将会得到完满的解决。

文章插图
什么是WDM技术一、DWDM是Dense Wavelength Division Multiplexing（密集波分复用）的缩写，这是一项用来在现有的光纤骨干网上提高带宽的激光技术。更确切地说，该技术是在一根指定的光纤中，多路复用单个光纤载波的紧密光谱间距，以便利用可以达到的传输性能（例如，达到最小程度的色散或者衰减），这样，在给定的信息传输容量下，就可以减少所需要的光纤的总数量。
二、Win32设备驱动程序体系结构
三、机务术语：WDM：Wire Digram Manual，线路施工手册。该手册对飞机线路连接、布局等进行了规定。

文章插图
光波分复用器的工作原理在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息，称为光波分复用技术，简称WDM 。光波分复用包括频分复用和波分复用
光频分复用（FDM）技术和光波分复用（WDM）技术无明显区别，因为光波是电磁波的一部分，光的频率与波长具有单一对应关系。通常也可以这样理解，光频分复用指光频率的细分，光信道非常密集。光波分复用指光频率的粗分，光信道相隔较远，甚至处于光纤不同窗口。其主要特性指标为插入损耗和隔离度
由于光链路中使用波分复用设备后，光链路损耗的增加量称为波分复用的插入损耗。当波长λ1,λ2通过同一光纤传送时，在与分波器中输入端λ2的功率与λ1输出端光纤中混入的功率之间的差值称为隔离度。充分利用光纤的低损耗波段，增加光纤的传输容量，使一根光纤传送信息的物理限度增加一倍至数倍。目前我们只是利用了光纤低损耗谱（1310nm-1550nm）极少一部分，波分复用可以充分利用单模光纤的巨大带宽约25THz，传输带宽充足。
具有在同一根光纤中，传送2个或数个非同步信号的能力，有利于数字信号和模拟信号的兼容，与数据速率和调制方式无关，在线路中间可以灵活取出或加入信道。
对已建光纤系统，尤其早期铺设的芯数不多的光缆，只要原系统有功率余量，可进一步增容，实现多个单向信号或双向信号的传送而不用对原系统作大改动，具有较强的灵活性。
由于大量减少了光纤的使用量，大大降低了建设成本、由于光纤数量少,当出现故障时，恢复起来也迅速方便。
有源光设备的共享性，对多个信号的传送或新业务的增加降低了成本。
系统中有源设备得到大幅减少，这样就提高了系统的可靠性光纤通信飞速发展，光通信网络成为现代通信网的基础平台。光纤通信系统经历了几个发展阶段，从80年代末的PDH系统， 90年代中期的SDH系统， WDM系统，光纤通信系统快速地更新换代。双波长WDM（1310/1550nm）系统80年代在美国AT&T网中使用，速率为2×17Gb/s 。应用WDM技术第一次把复用方式从电信号转移到光信号，在光域上用波分复用（即频率复用）的方式提高传输速率，光信号实现了直接复用和放大，并且各个波长彼此独立，对传输的数据格式透明。当前研究的热点之一是DWDM，DWDM实验室水平可达到100╳10Gbit/s ，中继距离400km；30╳40Gbit/s，中继距离85km；64╳5Gbit/s，中继距离720km 。密集波分复用DWDM商用水平为320Gbit/s，即一对光纤可传送400万话路。目前商用系统的传输能力仅是单根光纤可能传输容量为数十Tbit/s的1/100 。
中国开展WDM技术的研究起步比较晚，首先在长途干线上采用WDM技术进行点到点扩容，后在节点上采用OADM、OXC技术进行上/下话路。中国于1997年引进第一套8波长WDM系统，并安装在西安至武汉的干线上。1998年中国开始大规模引进8×2.5Gb/sWDM系统，对总长达2万多km的12条省际光缆干线进行扩容改造。同时各省内干线也相继采用WDM技术扩容，如在“南昌-九江”光缆扩容工程中，采用的就是AT&T公司的设备和双窗口WDM系统，即在G.652光纤的1310nm、1550nm两个低损耗工作窗口分别运行一个系统。这样可在不拆除1310nm窗口原有PDH设备的情况下，利用未使用的1550nm窗口，加开SDH2.5Gb/s系统。为保证中国干线网的高速率、大容量并有足够的余量确保网络安全和未来发展的需要，采用WDM技术的工作已全面展开。90年代中期，WDM系统发展速度并不快
主要原因
TDM（时分复用）技术的发展，155Mb/s-622Mb/s-2.5Gb/sTDM技术相对简单。据统计，在2.5Gb/s系统以下（含2.5Gb/s系统），系统每升级一次，每比特的传输成本下降30%左右。因此在系统升级中，人们首先想到并采用的是TDM技术
波分复用器件不成熟。波分复用器/解复用器和光放大器在90年代初才开始商用化，1995年开始WDM技术发展很快，特别是基于掺铒光纤放大器EDFA的1550nm窗口密集波分复用（DWDM）系统。Ciena推出了16×2.5Gb/s系统， Lucent公司推出8×2.5Gb/s系统，目前试验室已达Tb/s速率。光电器件的迅速发展，特别是EDFA的成熟和商用化，使在光放大器（1530～1565nm）区域采用WDM技术成为可能
利用TDM方式已接近硅和镓砷技术的极限，TDM已无太多的潜力，且传输设备价格高
已敷设G.652光纤1550nm窗口的高色散限制了TDM10Gb/s系统的传输，光纤色散的影响日益严重。从电复用转移到光复用，即从光频上用各种复用方式来提高复用速率，WDM技术是能够商用化最简单的光复用技术。

文章插图
