漏电保护器怎么接线,漏电保护器怎么接线 _漏电

漏电保护器怎么接线漏电保护器接线的方法：

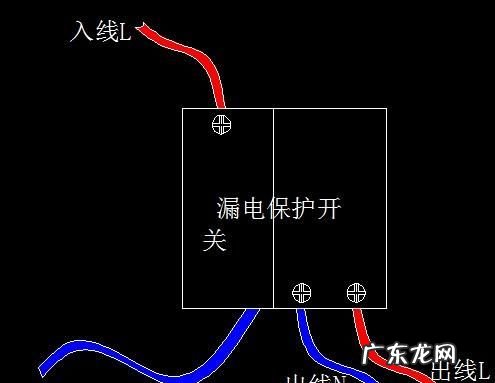

单相漏电保护器，
L接火线，N接零线；

文章插图

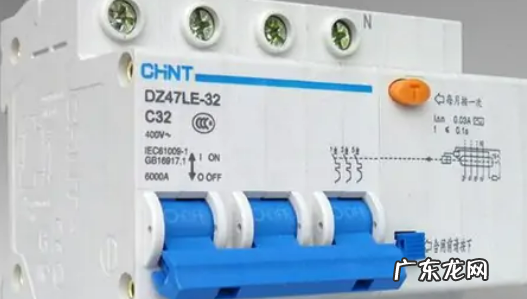

【漏电保护器怎么接线,漏电保护器怎么接线】三相漏电保护器，
接线接A、B、C三相，
下端接出线A、B、C三相。

文章插图

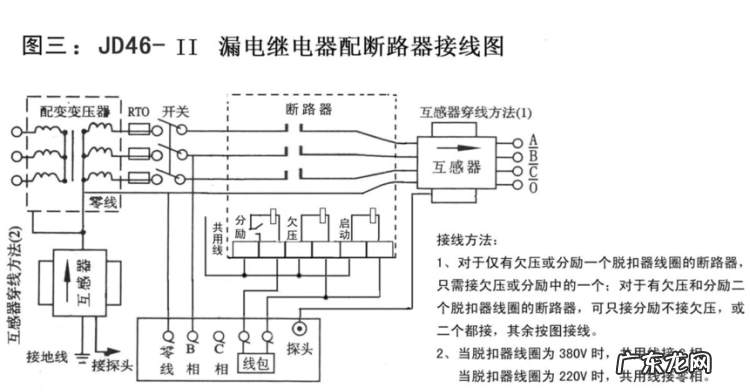

三相四线漏电保护器，
N接零线，其它三相接ABC 。

文章插图

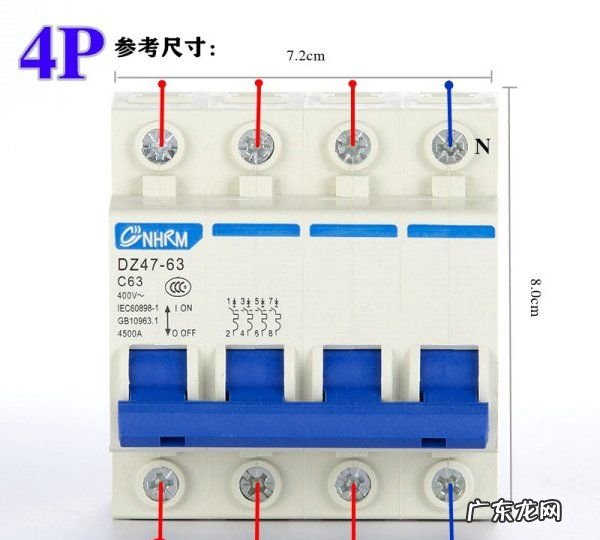

漏电保护器怎么接线不同类型的漏电保护器有不同的接线方式。1P漏电保护器，先接N端和零线，再接另一端火线。对于2P漏电保护器，将进出线对应连接。3P漏电保护器，接线时先将N端接零线，再将其他端口分别接A、B、C 。漏电保护器接线时应注意什么接线前，零线和火线要正确分开，电线不能接反，以免漏电保护器在使用中损坏或烧毁。安装时要区分其零线和保护线。如果安装了三级或四级漏电保护，它们的中性线也应与漏电保护相连，但这条中性线不作为保护。接线时，将其中性线与变压器连接，可有效保护电路的使用。如果接错了，电路就会不平衡，不仅影响漏电保护器的使用，还容易损坏漏电保护器。接线时，不允许将零线与地线连接。如果连在一起，也会出现电流不平衡和漏电问题，影响漏电保护器的使用。

文章插图
漏电保护开关怎么接线电路问题在家装中是至关重要的一部分，而且现在的家用电器越来越多，因此必须在家中安装漏电保护开关，这样能提高家居通电的安全性，那么漏电保护开关怎么接线呢?漏电开关接线需要注意什么呢?下面就跟着小编一起来看看吧!
一、漏电保护开关怎么接线
漏电保护开关的进出线由三火一零组成，一般情况下，红色线为火线，蓝色线为零线，遵循上进下出、左火右零的接线原则，将零线接入漏电保护开关的N级接口，然后将火线接入漏电保护开关的L级接口，需注意的是三根火线必须一并通过电流互感器。
二、漏电开关接线需要注意什么
1、漏电保护开关接线的过程中，漏电保护开关负载侧的中性线千万不能和其它回路共用，且漏电保护开关标有电源侧及负载侧的接口，应按规定进行接线，不能将线路反接，若安装的漏电白虎开关带有短路保护，安装时需确保电弧喷出时有足够的飞弧距离。
2、漏电开关接线时，必须对保护线及中性线进行区别，如果漏电保护开关为三级四线式，中性线应与漏电开关相接，且经过漏电保护开关的中性线不能作为保护线使用，也不能出现重复接地线的情况。
3、一个用电设备只允许与一条保护支路相接，不得出现一个用电设备与两条分支回路相接，否则容易出现漏电事故。无论用电设备装了漏电开关还是没装漏电开关，都不得共用同个接地装置。
总结：漏电保护开关怎么接线的相关内容就为大家介绍到这里了，漏电保护开关不仅具有保护电路的作用，还能保护我们的人身安全，因此安装时必须要多加注意。如果您想了解更多装修知识，可以关注齐家网相关资讯。

文章插图
漏电保护器的接线方法是什么漏电保护器的正确接线方法：
1、1P+N漏电磨搜保护器：先把标有字母“N”的接线端和零线接在一起，另外一条线和火线接在一起。2P漏电保护器：只要把进出线按要求连接即可。3P漏电保护器：先把标有字母“N”的接线端和零线接在一起，剩余三条线分别连接A相、B相、C相线。
2、为1P+N的漏电保护器进行接线的时候，应该先把标有字母“N”的接线端和零线接在一起，另外一条线则应该和火线接在一起。为2P漏电保护器进行接线的时候，对于火线和零线的接线，并没有固定的瞎旁历要求，一般只要把进出线连接正确就可以了。

文章插图
3、为3P漏电保护器进行接线的时候，应该先把标有字母“N”的接线端和零线接在一起，剩余三条线应该分别和A相线、B相线、C相线连接在一起。大家为漏电保护器接线的时候，一定要先确定各种漏电保护器的类型，然后再根启卖据正确的接线方法进行接线。
4、为漏电保护器接线的时候，需要把电线两端的外皮都剥掉1.5厘米左右，让电线内部的铜丝可以露出来，再把接线端位置的螺丝拧松，然后把铜丝连接在接线柱上，最后再把螺丝拧紧就可以了。
5、一般情况下，漏电保护器是无法连接多个回路的，一般都只能连接1个用电回路，即使其他回路出现不够使用情况的时候，也是不可以挂靠在漏电保护器上的。配置了漏电保护器的电器设备或者是回路，必须要做接地线，从而避免人体出现触电事故。
