淀粉如何做成胶水,自制胶水简单的做法 _胶水

淀粉可以通过以下步骤制成胶水：
1. 将适量的淀粉加入一定量的冷水中，并搅拌均匀，以防止结块。
2. 将淀粉溶液放入锅中，加热并不断搅拌，直到淀粉溶解并变得透明。
3. 减小火力，继续搅拌，直到淀粉溶液变稠，粘度增加。
4. 关火，继续搅拌几分钟，直到淀粉胶变得更加浓稠。
注意事项：
1. 淀粉的量和水的量应该根据需要调整，以达到适当的粘度。
2. 在煮淀粉胶的过程中，需要不断搅拌，以防止出现结块并保证淀粉溶解均匀。
3. 淀粉胶制作后应尽快使用，避免放置太久而失去粘性。
自制胶水简单的做法准备材料：空碗、牙膏、淀粉、洗衣液。
1、第一步首先准备一个空碗，如下图所示。

文章插图

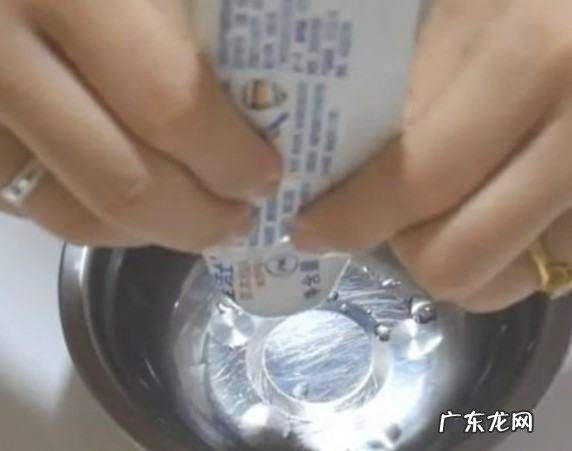

2、第二步在空碗中加入一点牙膏，如下图所示。

文章插图

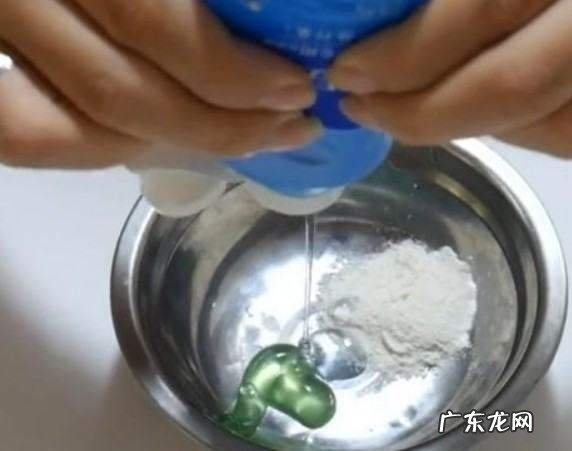

【淀粉如何做成胶水,自制胶水简单的做法】3、第三步在碗中再加入一勺淀粉和一点洗衣液，如下图所示。

文章插图
4、第四步如下图所示，将强力胶涂在纸上即可，强力胶就做好了。

文章插图
玉米淀粉胶的用途玉米淀粉的制作方法有：二桶制胶法
：一桶制胶法
二桶制胶法优点就是制胶工艺比较好掌握，准备好200KG玉米淀粉，上桶水120KG,开动搅拌机，慢慢加入30KG玉米淀粉，搅拌3分钟，含量99%片碱5公斤倒入桶里，（大约25KG玉米淀粉加0.65-0.75KG片碱，这个要根据每家厂的片碱含量而定），加入清水8-10KG，搅拌至完全融化成片碱液，慢慢倒入搅拌中的上桶，玉米淀粉在片碱的作用下澎涨，催熟成浓秱玉米淀粉液，上桶胶液制好。
在制上桶胶的同时，下桶放水880KG水，加入玉米淀粉175KG,搅拌15分钟，充份搅拌玉米淀粉粒，将上桶搅拌的胶液放入下桶搅拌，放完之后，再搅拌10分钟，用涂四杯测量杯测一下粘度，粘度在20-28之间可以，再搅拌10分钟，即可停止搅拌，玉米淀粉胶做好。
这人二步制胶工艺比较好掌握，这个胶水有缺点
高克重高密度纸渗透差，造成假粘，生产出来的纸板一撕就开，而且面纸与瓦纸出现结晶现像，这是假粘的最主要表现。
加大上胶量，来达到粘合目的，这样会造成纸板在烘干道里蒸气大量渗透纸板，纸板离开烘干道，进入成品打码区，进行快速冷却，大量的水蒸气从里纸，瓦纸，夹纸，面纸里蒸发，造成整个纸板收缩过快，主要表现：里纸坑坑挖控，面纸不平整，整个纸板向一个方向弯曲。
一桶制胶
一桶制胶就是一个桶制胶，加入清水1吨，加热水温到38度，倒入175KG玉米淀粉，搅拌10分钟含量99%片碱5.2公斤倒入桶里，加入清水8-10KG，搅拌至完全融化成片碱液，慢慢倒入搅拌中的桶，观察胶水浓度，用涂四杯测量粘，大约测得14-16秒，加入稳定剂2.5KG（注：一桶制胶一定要有稳定剂，不然很难制胶水粘度，要专业人氏调制配方）,搅拌10分钟，再测粘度大约10-13秒，停止搅拌，一桶制胶胶水制好。
一桶制胶的优点就是;胶水粘度低，上胶量少，胶水渗透性好，车速在二桶制胶的基础上，能相应提升，如果能加入瓦楞纸增强剂，粘合剂，交联剂，架桥剂里的一种，那胶水的质量会提升更多。
最近玉米淀粉胶推出一款新产品，台州恩特新材料有限公司推出一款;低温玉米淀粉胶，
这款产品免硼砂，免稳定剂，发酵原理，淀粉用量降低10-20%以上，胶水直接成本行业最低。
受热瞬间产生粘性，车速可提升20％以上（如设备限制提速，可选择降低气压20％）。
粘合强度，边压强度比传统添加剂提升10－20％以上，防水性测试达标。
保湿剂添加，提升干燥季节纸板耐折度，改善爆线问题。
淀粉因子转换，适合各种酸，碱性施胶纸张，不论多高材质，粘合撕烂为原则。
这个产品推出以来，得到纸板生产行业的一致认可，为企业提升生产效率，降低纸板报废率，大大提升纸板的品质，在激列的市场中，提升竟争优势，让客户最大利益化。
这个产品推出以来，服务于客户利于客户，免费打样，免费淀粉胶工艺调试，7*24小时技术支持

文章插图
淀粉的糊化和凝胶化实验原理淀粉凝胶化原理：在常温下，淀粉颗粒的非晶质部分在水环境中体积略有膨胀，如果将淀粉搅拌会呈现悬浮状态，若将淀粉静止则回复沉淀状态。此时对淀粉进行冷却干燥，淀粉颗粒可以复原，双折射现象不变。
不可逆吸水阶段。对淀粉溶液实施加热，水分开始真正进入淀粉微晶间隙，不可逆地大量吸水，双折射现象逐渐模糊以至消失（亦称结晶溶解），当加热至53摄氏度时能明显地发现淀粉由灰白的颗粒体变成雪白的膨胀体，膨胀度达到原始体积的50∽100倍。

文章插图
制作
稻谷、小麦、玉米、马铃薯等农产品中含有大量的淀粉,这些淀粉通过物理、化学方法,又可加工成可溶淀粉、糊精、羟乙醚淀粉等多种形式。
因此，根据不同的用途要求,以不同的淀粉为基料，配合相应的添加剂,可制成粘度、固含量、颜色、机械性能各异的淀粉胶。工业用淀粉胶通常以玉米为原料，将玉米淀粉在水中分散，然后加热或添加少量的苛性钠使淀粉糊化，再加水稀释，就制成普通玉米淀粉胶。
以上内容参考：
玉米淀粉胶的用途淀粉粘合剂是一种变性淀粉。它是利用氧化剂将淀粉氧化，把原来淀粉链葡萄糖单元6位碳上的羟甲基氧化成为醛基和羧基，从而提高了淀粉与纸张的粘结力，同时提高了防腐、防霉能力，流动性好，是瓦楞纸箱裱糊的粘合剂。
主要原料玉米淀粉、次氯酸钠或双氧水、氢氧化钠、硫酸镍、硼砂、硫代硫酸钠、磷酸三丁酯、水等。
设备用具氧化反应设备一套，搅拌器、贮胶槽。
制作方法有次氯酸钠法和过氧化氢法两种。
次氯酸钠法：首先向反应锅内加水600公斤，在不断搅拌下加入56公斤次氯酸钠（有效氯含量为8%）。继续搅拌，在充分溶解后，加入200公斤淀粉，搅拌均匀。再继续拌入用硫磺酸镍45克预先配制好的浓度为0.5%的溶液中，搅拌约5分钟，使上述各物料互相分散均匀。在搅拌下，将54公斤30%的液体烧碱配成10%的碱液添入上述反应用锅中，使淀粉液糊化。开始物料变稠，此后由于淀粉被氧化，聚合度下降，物料亦逐渐变稀。约半小时后可酌情测其粘度（用4号杯粘度仪测试），当粘度达60秒左右，即可以认为氧化程度合格。然后，再向反应锅炉中补加200公斤水，搅拌均匀，测其粘度为25～30秒即可。将准备好的8公斤硼砂配成20%的70℃溶液，加入反应锅内，一边加入，一边搅拌，测其粘度为50秒时即可。其间，为了长期贮存，可将1.2公斤硫代硫酸钠配制成10%的溶液，将其加入反应锅中。在搅拌时可适当向反应物料中加入消泡剂磷酸三丁酯。
过氧化氢法：首先向反应锅中加入400公斤水， 9.3公斤过氧化氢（含量30%），开动搅拌器使其充分搅拌。再加入200公斤淀粉，使之分散均匀。再用150克硫酸亚铁，配成0.5%的溶液，在搅拌下加入反应锅中，加完后继续搅拌5分钟，使上述物料混合均匀。再取54公斤30%的液体烧碱，配成10%的溶液，然后在搅拌下将其加入反应锅中，当反应进行1小时左右时，可酌情加入适量的消泡剂，待泡沫大部分消失后补加200公斤水，测其粘度为60秒时即可达到所需氧化程度。接着，再向反应锅中补加200公斤水，测其初粘度为30秒左右即可。用70℃热水将4公斤硼砂配成20%的溶液，在搅拌下加入上述反应物料中，测其终粘度为50秒即可。再取1.3公斤硫代硫酸钠，配成10%的溶液，在搅拌下加入上述反应物料中，以使反应终止，终止剂视其情况也可以在加硼砂以前加入。
上述方法，如纸板质量低劣，可将终粘度提高到80秒左右，如玉米淀粉质量差，可适当增加氧化剂的用量。
工艺流程
次氯酸钠法：
反应锅加水600公斤（拌料）→加入56公斤氯酸钠（拌料）→加入200公斤玉米淀粉（拌均）→加入0.5%硫酸镍溶液（搅拌）→加入10%的碱液（搅拌）→加水200公斤→加入20%硼砂溶液（搅拌）→10%的硫代硫酸钠（搅拌）→加入适量消泡剂→成品。
过氧化氢法：
反应锅中加入400公斤水＋9.3公斤过氧化氢（搅拌）→加入200公斤淀粉（搅拌）→加入150克硫酸亚铁（0.5%溶液）（搅拌）→10%烧碱溶液（搅拌）→适当加入消泡剂（搅拌）→加200公斤水（搅拌）→加入20%的硼砂溶液（搅拌）→加入10%硫代硫酸钠（搅拌）→成品。

文章插图

特别声明：本站内容均来自网友提供或互联网，仅供参考，请勿用于商业和其他非法用途。如果侵犯了您的权益请与我们联系，我们将在24小时内删除。
