模数乘以圆周率即可得到齿距（p），齿距是相邻两齿间的长度 。
用公式表示就是：
p=圆周率 x 模数 = πm
不同模数的轮齿大小对比：
文章插图
3）压力角
压力角是决定齿轮齿形的参数 。即轮齿齿面的倾斜度 。压力角（α）一般采用20° 。以前，压力角为14.5°的齿轮曾经很普及 。
文章插图

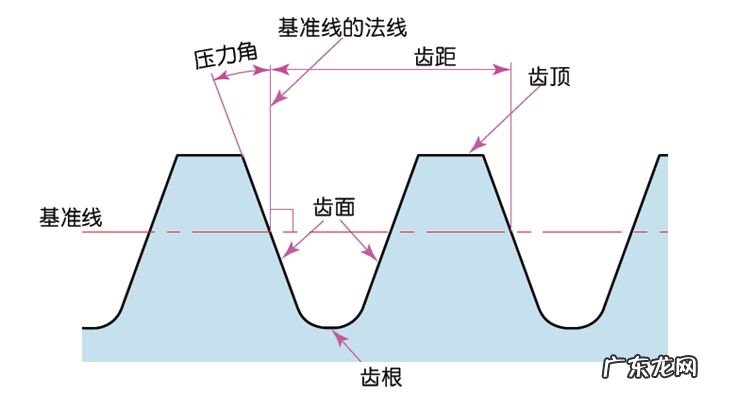

压力角是在齿面的一点（一般是指节点）上，半径线与齿形的切线间所成之角度 。如图所示，α为压力角 。因为α’=α，所以α’也是压力角 。
文章插图
文章插图
A齿与B齿的啮合状态从节点看上去时：
A齿在节点上推动B点 。这个时候的推动力作用在A齿及B齿的共同法线上 。也就是说，共同法线是力的作用方向，亦是承受压力的方向，α则为压力角 。
模数（m）、压力角（α）再加上齿数（z）是齿轮的三大基本参数，以此参数为基础计算齿轮各部位尺寸 。
4）齿高与齿厚
轮齿的高度由模数（m）来决定 。
文章插图
全齿高 h=2.25m（=齿根高+齿顶高）
齿顶高（ha）是从齿顶到分度线的高度 。ha=1m 。
齿根高（hf）是从齿根到分度线的高度 。hf=1.25m 。
齿厚 （s）的基准是齿距的一半 。s=πm/2 。
5）齿轮的直径
决定齿轮大小的参数是齿轮的分度圆直径（d） 。以分度圆为基准，才能定出齿距、齿厚、齿高、齿顶高、齿根高 。
分度圆直径 d=zm
齿顶圆直径da=d+2m
齿根圆直径df=d-2.5m
分度圆在实际的齿轮中是无法直接看到的，因为分度圆是为了决定齿轮的大小而假设的圆 。
文章插图
6）中心距与齿隙
一对齿轮的分度圆相切啮合时，中心距是两个分度圆直径的和的一半 。
中心距a=（d1+d2）/2
文章插图
在齿轮的啮合中，要想得到圆滑的啮合效果，齿隙是个重要的因素 。齿隙是一对齿轮啮合时齿面间的空隙 。
齿轮的齿高方向也有空隙 。这个空隙被称为顶隙（Clearance) 。顶隙(c)是齿轮的齿根高与相配齿轮的齿顶高之差 。
顶隙 c=1.25m-1m=0.25m
文章插图
7）斜齿齿轮
将正齿轮的轮齿螺旋状扭转后的齿轮为斜齿齿轮 。正齿轮几何计箅的大部分都可适用于斜齿齿轮 。斜齿齿轮，根据其基准面不同有2种方式：
端面（轴直角）基准（端面模数/压力角〉
法面（齿直角）基准（法向模数/压力角〉
端面模数mt和法向模数mn的关系式mt=mn/cosβ
文章插图
8）螺旋方向与配合
斜齿齿轮、弧齿伞形齿轮等，轮齿呈螺旋状的齿轮，螺旋方向和配合是一定的 。螺旋方向是指当齿轮的中心轴指向上下，从正面看上去时，轮齿的方向指向右上的是[右旋]，左上的是[左旋] 。各种齿轮的配合如下所示 。
文章插图
