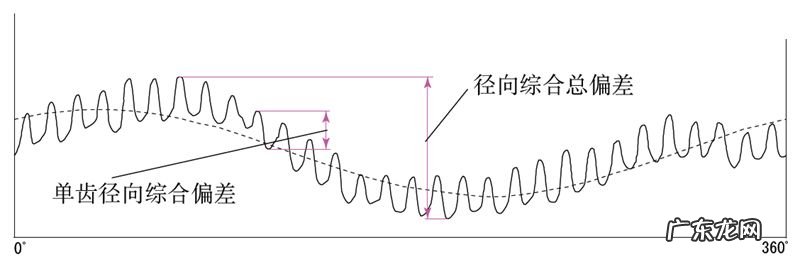

到此为止，我们所叙述的齿形、齿距、齿线精度等，都是评价齿轮单体精度的方法 。与此不同的是，还有将齿轮与测量齿轮啮合后评价齿轮精度的两齿面啮合试验的方法 。被测齿轮的左右两齿面与测量齿轮接触啮合，并旋转一整周 。记录中心距离的变化 。下图是齿数为30的齿轮的试验结果 。单齿径向综合偏差的波浪线共有30个 。径向综合总偏差值大约为径向跳动偏差与单齿径向综合偏差的和 。

文章插图
7）齿轮各种精度之间的关联
齿轮的各部分精度之间是有关联的，一般来说，径向跳动与其它误差的相关性强，各种齿距误差间的相关性也很强 。


文章插图
8）高精度齿轮的条件


文章插图
8. 齿轮计算公式


文章插图
标准正齿轮的计算（小齿轮①，大齿轮②）


文章插图
移位正齿轮计算公式（小齿轮①，大齿轮②）


文章插图
标准螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）


文章插图
【盘点齿轮的基本术语和尺寸计算 齿轮的作用有哪些】移位螺旋齿的计算公式（齿直角方式）（小齿轮①，大齿轮②）


文章插图
