「知识分享」BLOKSET产品结构设计规范

文章图片

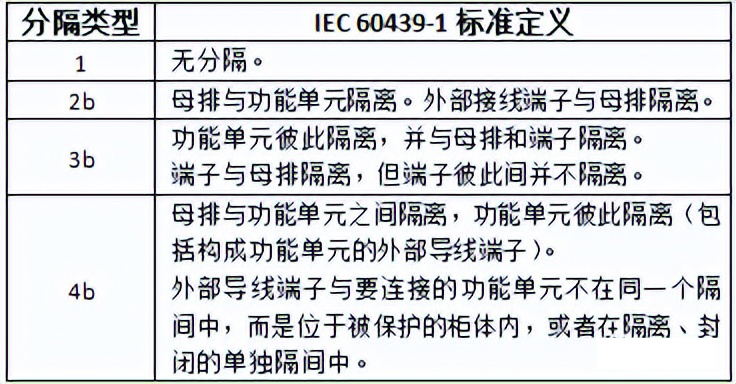

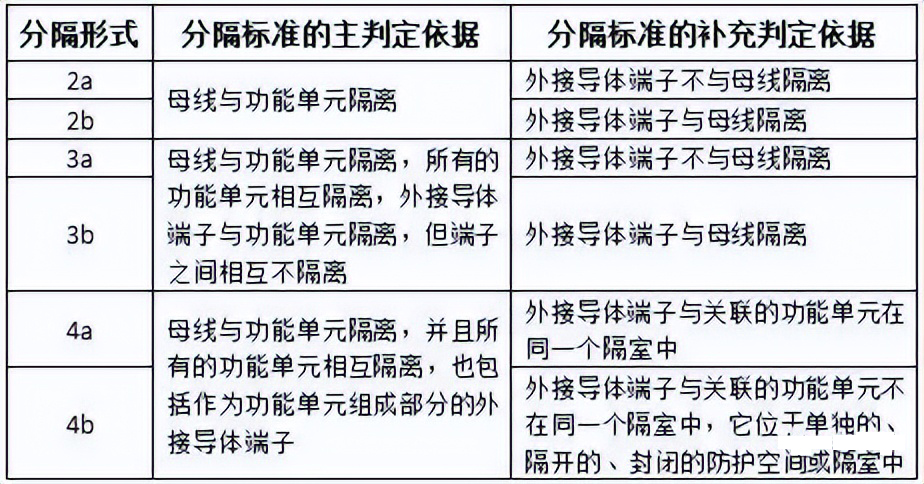

一、BLOKSET柜结构设计规范内容
1.BLOKSET柜按单柜功能可分为：
■ D型：6300A及以下的配电柜；
■ Mf型：6300A及以下的固定式电动机控制中心；
■ Mw型：6300A及以下的抽屉式电动机控制中心；
■ Ms型：变频器和软起动器柜；
■ C型：630A以下配电箱；
2.柜体尺寸：柜高（mm）：2200
柜深（mm）：600 ， 600+400
柜宽（mm）：600 ， 700 ， 800 ， 900 ， 1000 ， 1100 ， 1200 ， 1300 ， 1600
二、与变压器接口及设计要求
1、BLOKSET柜和变压器接口有两种方式（进线方式）：即开关柜顶部进线和开关柜侧面进线。
2、对开关柜顶部进线多为密集母线槽上进线，柜内铜排和变压器母排的连接一般是等低压现场拼柜完毕后，密集母线厂家再去现场实际测量与之接口，柜内伸出母排高度原则上和主母线平齐，具体伸出位置与密集母线厂家协商确定。
【「知识分享」BLOKSET产品结构设计规范】3、低压柜侧面进线为变压器在低压柜相邻一侧（左边或右边），低压柜内铜排和变压器低压侧铜排连接需做接口图，变压器一侧隔板需要开母线伸出位置缺口。
4、接口图中的母排选择根据一次方案图或技术协议确定的母排规格确定，再选择合适的母线夹设计母排伸出位置图，母排伸出长度为150~200mm ，具体伸出长度以接口图实际尺寸为准。
5、常用变压器容量与母排对照表（供参考）：

三、单元高度及模数分布
1、BLOKSET柜标准的柜体高度为2200mm ，抽屉单元有效安装空间为1800mm（单层母排）；
2、采用模块化的设计，按照50mm模数的原则设计（1M=50mm），柜体有40个50mm的模数的高度，用于安装开关设备和母排的区域；
3、4000A及以下为单水平母排；5000/6300A为双水平母排；4个模数（即200高）用于母排；8个模数（400高）用于母排；36个模数用于开关设备（1800）；32个模数用于开关设备（1600）；
4、有效的抽屉单元有3M、4.5M、6M、7.5M、9M、12M；
5、一台MCC抽屉柜最多可安装12个3M抽屉， 8个4.5M ， 4个9M ， 3个12M抽屉；
6、各规格抽屉对应的电流等级如下：

7、BLOKSET柜抽屉二次最多可达30针，二次的数量根据二次图确定；
8、Mf型柜内开关、电缆/铜排及模数配置方案
柜内单水平母排36个模数用于开关，双水平母排32个模数用于开关，电缆、模数配置方案如下：

9、Mw型柜开关、模数配置方案
柜内单水平母排36个模数用于开关，双水平母排32个模数用于开关，电缆、模数配置方案如下：

注：（）内模数为非标使用，电缆、铜排同Mf柜。
四、基础设计及出线方式
1、BLOKSET柜的出线方式分为后出线（后上和后下）和侧出线（下出）两种方式；
2、常见柜体规格的出线方式参考如下：
