本文主要是给大家详细介绍关于“漏电断路器原理图及工作原理”的核心内容以及“漏电断路器原理结构图”的相关知识，希望对您有所帮助，请往下看。
随着大家对安全意识的提高，家里的开关也是在不断升级，总之一切都是为了人们使用更安全。现在家庭电路开关基本都装有漏电保护器，对于漏电保护器很多人又知道多少？
漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。
根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。
电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以电子元件作为中间机构，灵敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用。
断路器和漏电开关如何接线实物图

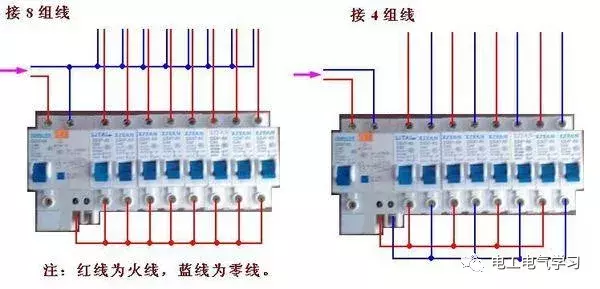

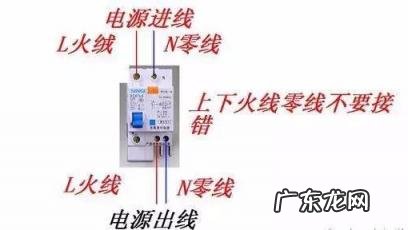

漏电断路器为分单相线接线和三相线接线。单相接线又分四组接线法和多组接线法。看完全正确。至于使用C60漏电断路器完全能满足上述电器使用。 C60额定电流使用范围：1A-63A 。 P=UI=220V*63A=13860W 。上面的所有的电器总功率相加也不会超过漏电断路器额定功率，所以使用是安全的。以下是漏电断路器接线图，供参考：

文章插图

文章插图

漏电保护开关的动作原理是：
在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。漏电保护开关正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。
漏电保护器俗称漏电开关，既能起保护人身安全的作用，还能监督低压系统或设备的对地绝缘状况。但不要以为安装了漏电保护器后，就可以万无一失而麻痹大意，应仍以预防为主(因它仅属基本保护措施中的一种附加保护) 。只有弄清楚漏电保护器的作用，正确使用漏电保护器，才是实现安全用电的根本保证。

文章插图

因此，使用漏电保护开关过程中应该注意以下事项：
1、漏电保护开关在投入运行后，应自觉建立运行记录并健全相应的管理制度；
2、漏电保护开关投入运行后，在通电状态下，每月须按动试验按钮一至二次，检查漏电保护开关动作是否正常、可靠，尤其在雷雨季节应增加试验次数；
