create_mapping函数结束后回到其最开始的调用位置paging_init函数 。执行dma_contiguous_remap函数 。开始处理虚拟地址空间的静态映射 。基本处理流程如下↓
1.从指定内存域取出需要映射的空间.
2.清洗相应的硬件MMU空间.
3.填充map.
4.建立映射表空间.
5.同时将其加入到静态映射空间链表管理 。
文章插图
dma_contiguous_remap函数
文章插图
dma_contiguous_remap实现（1）
- 第32行：遍历dma_mmu_remap，将其中管理的内存域依次填充成map的结构来处理 。还记得dma_mmu_remap里面管理的是什么吗？请回顾
文章插图

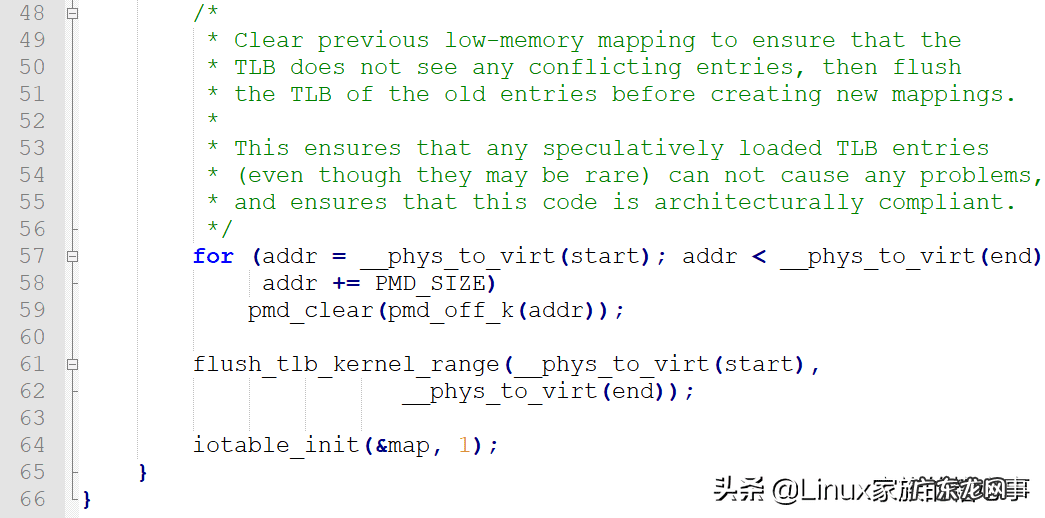

dma_contiguous_remap实现（2）
- 第59行：以PMD为步长，初始化pmd表项空间，并刷洗硬件MMU相应与之对应的TLB
- 第61行：刷洗内核内start到end区间内的TLB，这个函数细节暂不分析 。
- 第64行：初始化这一段表空间，实现↓
文章插图
iotable_init
- 第12行：向memblock申请静态结构数据（svm）空间，1个map对应一个svm
- 第14行：对map建立物理映射关系表
- 16~21行：将建立的映射关系同步设置到对应的svm
- 第22行：将svm添加到static_vmlist进行管理
devicemaps_init函数
文章插图
devicemaps_init实现（1）
- 第74行：向memblock申请了2页的空间
- 第76行：CPU架构相关暂不分析
- 第79行：填充从VMALLOC_START开始到最后的PMD表项空间，并清空硬件MMU相应的TLB
文章插图
devicemaps_init实现（2）
文章插图
【静态网页空间 静态空间图片】devicemaps_init实现（3）

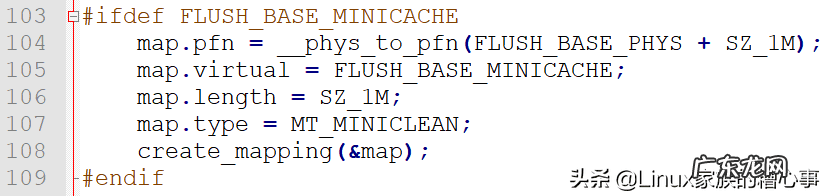

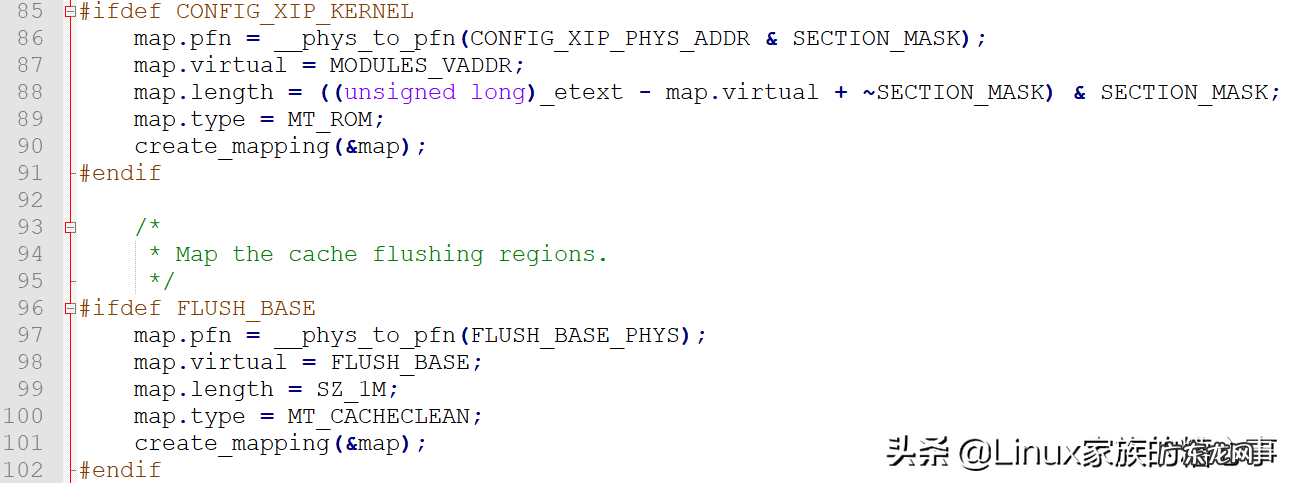

- 定义了XIP_KERNEL、FLUSH_BASE、FLUSH_BASE_MINCACHE则建立相应的物理内存映射关系
文章插图
devicemaps_init实现（4）
文章插图
devicemaps_init实现（5）
- 第116~124行：将vector页框映射到起始地址为0xffff0000的位置 大小为1页
- 第126~130行：如果存在low_vector则将vector页框同时映射到起始地址为0的位置，大小为2页
- 第144行：内核提供给用户的创建外设IO资源静态映射到内核地址空间的接口
- 第147行：在静态映射链表上因为每个PMD包含2个pmd_t，分别是PMD[0]和PMD[1].每个占用1M空间，实际使用过程中有的可能只使用了其中的一半，另一半未被初始化 。为了避免这个问题所以就有了这个函数 。一旦静态映射就绪，就使用插入假VM的形式避免另一半被ioremap或者其他拿去使用 。实现细节↓
- 第150行：保留PCI设备的IO空间，与上面分析类似
文章插图
fill_pmd_gaps实现（1）
文章插图
fill_pmd_gaps实现（2）
文章插图
fill_pmd_gaps实现（3）
