一、常用建筑符号含义示例图【建筑施工图纸 施工图纸图片】1、材料类
文章插图
2、构造类
文章插图
3、构件代号含义
文章插图
二、很好记的看图口诀给你一张图纸，一定要认真、仔细看，一定要细心，因为图纸出错一点点，直接影响施工 。简单重复一下口诀：
1、从上往下看，从左往右看 。
2、由外向里看，由大向小看，由粗向细看 。
3、图样说明对照看，建施结施结合看，设备图纸参照看 。
4、先看全局性基本图，后看局部性详图 。
三、复杂的线条、图例符号1、复杂的符号含义：
文章插图
文章插图
2、尺寸与标高
文章插图
文章插图
3、索引和详图符号
文章插图
文章插图
4、引出线
文章插图
5、图形折断的符号
文章插图
6、对称的符号
文章插图
7、坡度的符号
文章插图
8、连接的符号
文章插图
9、指北针
文章插图

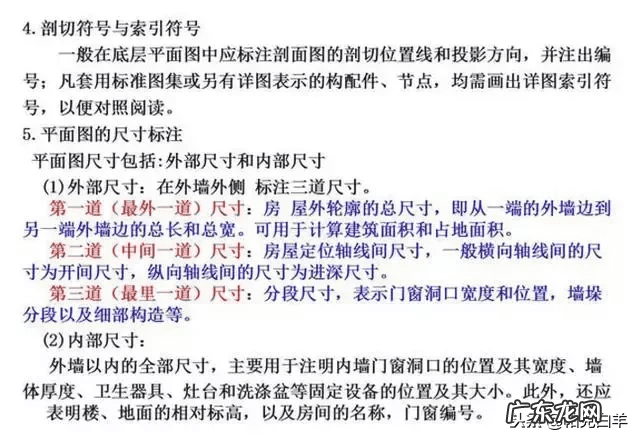

四、实战看图建筑施工图是表示房屋总体布局、建筑外形、内部布置以及细部构造、内外装修、施工要求等内容的图样 。
1、总平面图
文章插图
2、平面图和常用图例
文章插图
文章插图
3、立面图
文章插图
文章插图
文章插图
文章插图
4、剖面图
文章插图
文章插图
5、详图
文章插图
文章插图
文章插图
文章插图
