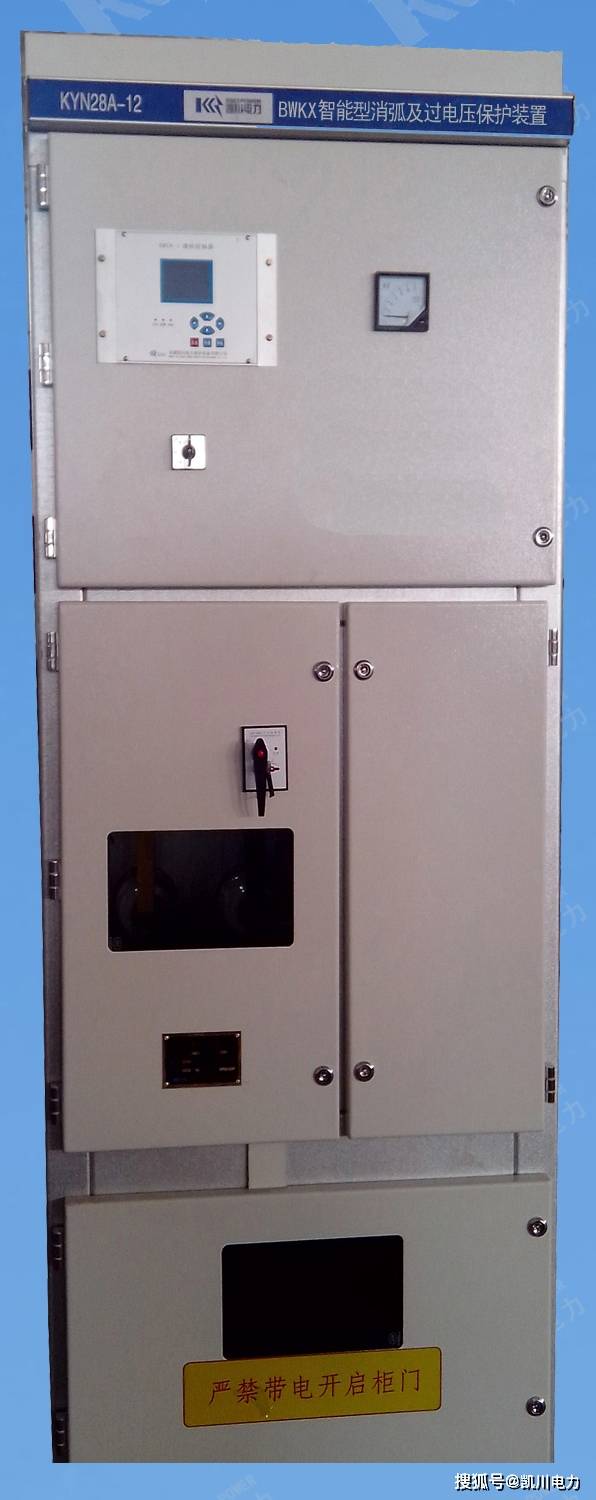

【BWKX智能型消弧消谐及过电压保护装置有哪些部件？】安徽凯川电力保护设备有限公司在第一代、第二代消弧柜的基础上 ， 开发了第三代BWKX线路故障接地保护柜 。 BWKX智能型消弧消谐及过电压保护装置主要由高能容防爆型复合式过电压保护器BWKG、可分相控制的高压真空快速接触器JZ、KCZK（包括电压信号转换器）、带有辅助二次绕组的电压互感器PT 、高压限流熔断器KCN 组成 。

文章图片

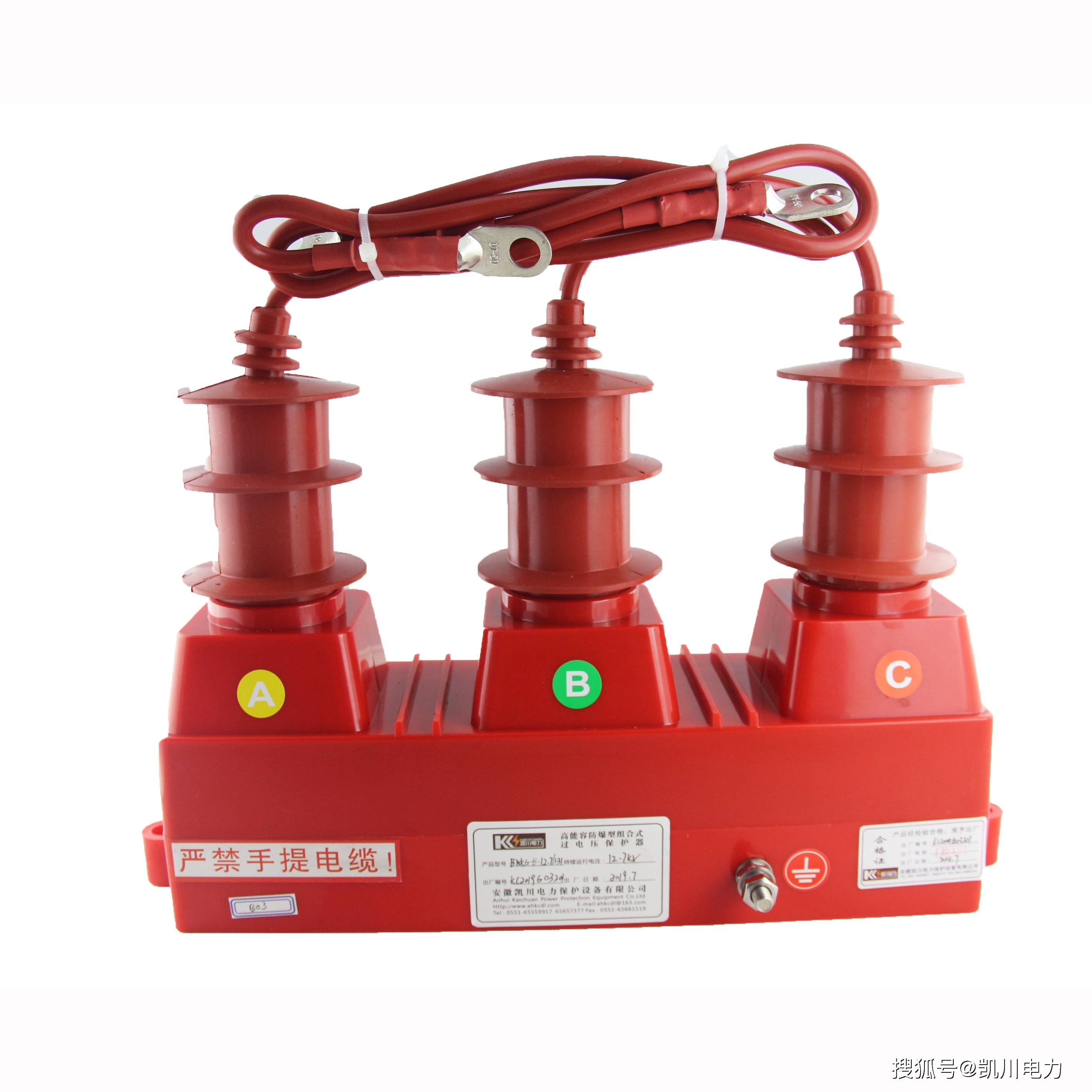

高能容防爆型复合式过电压保护器BWKG
BWKG是一种功能强大的新型高能容组合式过电压保护器 ， 起限制系统过电压的作用 ， 主要具有以下特点：
1.大通流容量 ， 2ms方波冲击电流达1000A ， 限压效果更好 ， 适用范围更广 ， 耐受力更强 ， 使用寿命更长且可被适用在对保护器保护性能要求更高的特殊场合；
2.电压冲击系数为1,在各种过电压波形下放电电压值相等 ， 不受各种操作过电压的影响 ， 过电压保护值准确,保护性能优良；
3.用氧化锌非线形电阻和放电间隙组合而成 ， 两者互为保护；放电间隙使氧化锌的荷电率为零 ， 氧化锌电阻的非线形特性又使放电间隙动作后无续流 ， 放电间隙不再承担灭弧任务 ， 使其提高了产品的使用寿命；
4.四星形接法 ， 可将相间（极间）过电压大大降低 ， 保护的可靠性大为提高；
5.阀片和放电间隙分隔组装 ， 互不影响 ， 放电电极不易受潮、被氧化 ， 使得动作值更稳定、可靠；
BWKG过电压保护器是本装置中限制各类过电压的第一器件 ， 在接触器JZ未动作之前将电压限制在安全范围以内 。

文章图片

可分相控制的高压真空快速接触器JZ
真空接触器一端接母线 ， 另一端直接接地 ， 正常运行时JZ均处于断开状态 ， 受控制器KCZK的控制而合闸 ， 各相真空接触器操作回路相互闭锁 ， 当其中任一相合闸使该相母线接地后 ， 其他两相中任何一相不会再动作 。
JZ（A、B、C）的作用是当系统发生弧光接地时 ， 使其由不稳定的弧光接地迅速转变成稳定的金属性直接接地 ， 从而保护了设备 ， 使系统和设备不受损害 。

文章图片

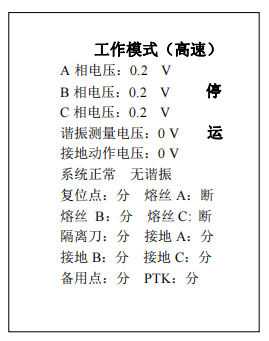

KCZK（包括电压信号转换器）
控制器KCZK,是本装置的核心控制部件 。 它根据PT提供的Uao、Ubo、Uco、U△的信号来判断故障类型 ， 按照预先设定的方式控制高压真空快速接触器JZ 。

文章图片

带有辅助二次绕组的电压互感器PT
当被保护的系统发生单相接地时 ， 电压互感器PT的开口三角两端电压U△立即由低电位转变为高电位 ， 使控制器投入工作 。

文章图片

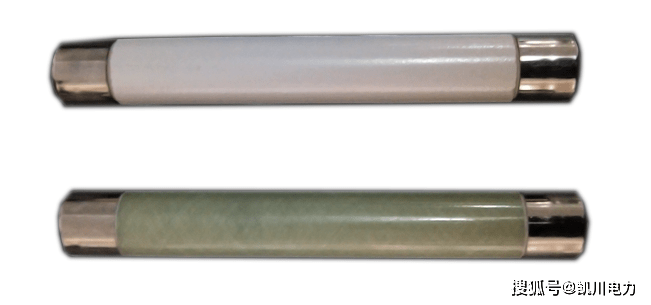

高压限流熔断器KCN
高压限流速断保护器是整个装置的后备保护器件 ， 可防止因误接线或装置故障造成误判断时导致相间短路 ， 避免给系统造成更大的危害 。

文章图片
