2、支架安装的垂直度和角度应符合下列规定：
1） 支架垂直度偏差每米不应大于土 1° ,支架角度偏差 度不应大于土 1° 。
2） 对不能满足安装要求的支架，应责成厂家进行现场 整改 。
3 ）固定及手动可调支架安装的允许偏差应符合表3. 2. 2 中的规定
表3.2.2 固定及手动可调支架安装的允许偏差

文章插图

【安装工程的基本概念 安装工程包括哪些内容】3. 2. 3支架的现场焊接工艺除应满足设计及规范要求 外，还应符合下列要求：
1、 焊接工作完毕后，应对焊缝进行检查 。
2、 支架的焊接工艺应满足设计要求，焊接部位应做防 腐处理 。
3、 支架的接地应符合设计要求，且与地网连接可靠，导通良好 。
3. 3光伏组件安装
3. 3.1光伏组件的运输与保管应符合制造厂的相关规 定 。
3. 3. 2组件安装前应作如下准备工作：
1、 支架的安装工作应通过质量验收 。
2、 光伏组件的型号、规格应符合设计要求 。
3、 宜按照光伏组件的电压、电流参数进行分类和组串 。
4、 组件的外观及各部件应完好无损 。
5、 安装人员应经过相关安装知识培训和技术交底 。
3. 3. 3光伏组件的安装应符合下列规定：
1、 光伏组件安装应按照设计图纸进行 。
2、 光伏组件固定螺栓的力矩值应符合制造厂或设计文 件的规定 。
3、 组件安装允许偏差应符合表3. 3.3规定：

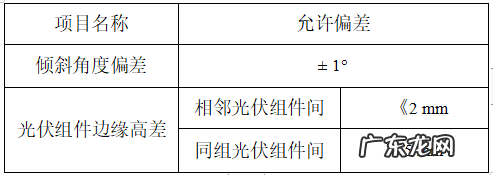

表3. 3.3组件安装允许偏差

文章插图

3. 3.4光伏组件之间的接线应符合以下要求:
1、 光伏组件连接数量和路径应符合设计要求 。
2、 光伏组件间接插件应连接牢固 。
3、 外接电缆同插接件连接处应搪锡 。
4、 光伏组件进行组串连接后应对光伏组件串的开路电 压和短路电流进行测试 。
5、 光伏组件间连接线可利用支架进行固定，并应整齐、 美观 。
6、 同一光伏组件或光伏组件串的正负极不应短接 。
3. 3. 5光伏组件的安装和接线还应注意如下事项：
1、 光伏组件在安装前或安装完成后应进行抽检测试 。
2、 光伏组件安装和移动的过程中，不应拉扯导线 。
3、 光伏组件安装时，不应造成玻璃和背板的划伤或破 损 。
4、 光伏组件之间连接线不应承受外力 。
5、 单元间组串的跨接线缆如采用架空方式敷设，宜采 用PVC管进行保护 。
6、 施工人员安装光伏组件过程中不应在光伏组件上踩 踏 。
7、 进行组件连线施工时，施工人员应配备安全防护用
品 。不得触摸金属带电部位 。
8、对组串完成但不具备接引条件的部位，应用绝缘胶
布包扎好 。
9、 严禁在雨天进行组件的连线工作 。
10、 组件在安装前或安装完成后应进行抽检测试，测试 结果应按照本规范附录B的格式进行填写 。
3. 3.6光伏组件接地应符合下列要求：
1、 带边框的组件应将边框可靠接地 。
2、 不带边框的组件，其接地做法应符合制造厂要求 。
3、 组件接地电阻应符合设计要求 。
3.4汇流箱安装
3.4.1汇流箱安装前应做如下准备：
1、 汇流箱的防护等级等技术标准应符合设计文件和合 同文件的要求 。
2、 汇流箱内元器件完好，连接线无松动 。
3、 汇流箱的所有开关和熔断器应处于断开状态 。
4、 汇流箱进线端及出线端与汇流箱接地端绝缘电阻不 应小于20M 。。
