怎么看箍筋是几肢箍,如何判断钢筋要用几排 _怎么

如何判断钢筋要用几排图纸上有标注的，在施工中去检查就可以啦，两支箍表示一个箍筋，三支箍表示一个封闭的箍筋和一个拉钩，四支箍表示两个封闭的箍筋，4*5：4表示前后方向有2个封闭的箍筋，5表示左右方向有两个封闭的箍筋和一个拉钩，不够它们公用两支箍。

文章插图
怎么确定箍筋肢数是2肢,还是4肢间距后面括号里的数字就是代表箍筋的肢数
φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100 ，非加密区间距200，全为双肢箍。
φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200 ，全为四肢箍。
φ8@200(2) 表示箍筋为φ8 ，间距为200，双肢箍。
φ8@100(4)/150(2) 表示箍筋为φ8 ，加密区间距100，四肢箍，非加密区间距150，双肢箍。
《钢筋的平面识法》这本书里都有详细介绍

文章插图
怎么看箍筋是几肢箍图片箍筋的最小直径与梁高h有关；肢数看梁同一剖面内高度方向箍筋的根数。
箍筋应根据计算确定，箍筋的最小直径与梁高h有关，当h≦800mm时，不宜小于6mm；当h>800mm时，不宜小于8mm 。梁支座处的箍筋从梁边（或墙边）50mm处开始设置。支承在砌体结构上的钢筋混凝土独立梁，在纵向受力钢筋的锚固长度Las范围内应设置不少于两道的箍筋。

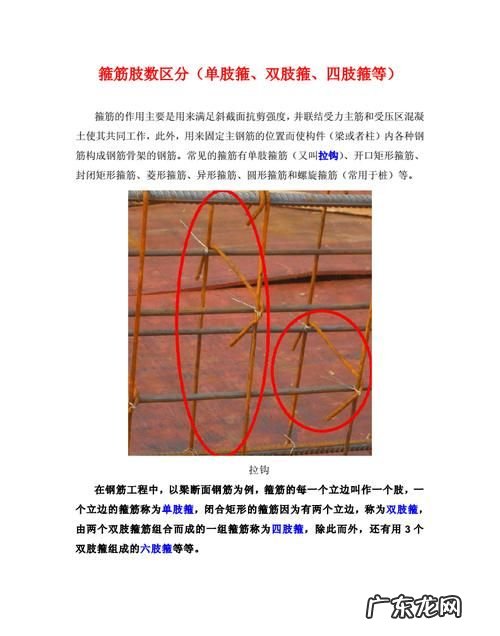

箍筋的肢数为看梁同一剖面内高度方向箍筋的根数，箍筋均匀对称布置，若有箍筋肢数为单数时，应在此方向添加一个单肢箍筋；复合箍筋，为大箍筋套小箍筋，但外箍筋局部箍筋重合数不应超过2 。

文章插图
扩展资料：
箍筋的设置要求规定：
1、加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高。
【怎么看箍筋是几肢箍,如何判断钢筋要用几排】2、加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。
3、底层柱（底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6 。
如何选择箍筋肢数加密区间距为100，四肢箍，非加密区间距为150，两肢箍。四肢，两肢怎么看

文章插图

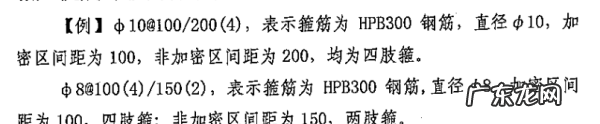

答：您的问正如【例】8@100（4）/150（2）表示箍筋为HPB300钢筋，直径￠8，“(@)是间距符号”加密区间距为100，四肢箍，“(4)表示四肢箍”；“/”表示箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；非加密区间距为150，两肢箍“(2)表示两肢箍” 。
简答您的题：(2)表示两肢箍；(4)表示四肢箍。

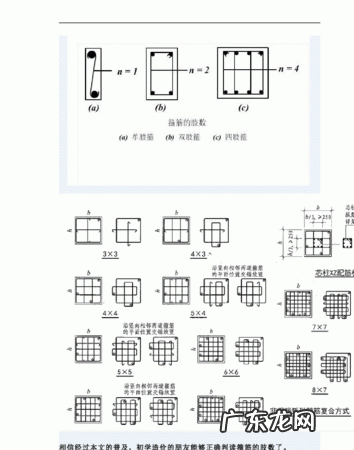

若要问什么是：两肢箍、四肢箍？见下图：第1图去除单肢即为两肢箍；第2、3图即为四肢箍。

文章插图
