电缆桥架的规格和型号电缆桥架的规格和型号：200*100*1.2、200*60等。
200*100*1.2表示电缆桥架的规格尺寸为200mm宽度、100mm高度、1.2mm厚度，这种表示方式可以用于电缆敷设，具有较高的承载能力和稳定性。规格尺寸的命名方式符合建筑、电力、电子等领域的需求，同时也方便了用户的识别和选择。
200*60表示宽度为200mm，这种规格型号适用于电缆敷设，可以将电缆敷设在不同的电缆井或电缆通道上，具有较宽的电缆敷设范围。适用于各种电缆井和电缆通道的敷设需求，具有较宽的电缆敷设范围，可以更好地满足电缆敷设的需求。

文章插图
电缆桥架分类
1、梯级式电缆桥架：CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。它适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面最广泛的一种，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适合于控制电缆的敷设。

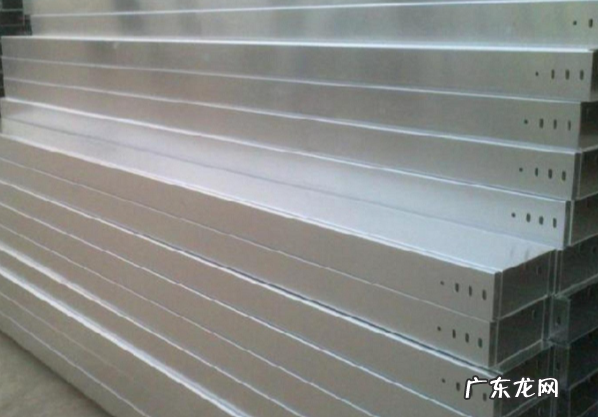

3、槽式电缆桥架：槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护，都有较好的效果。

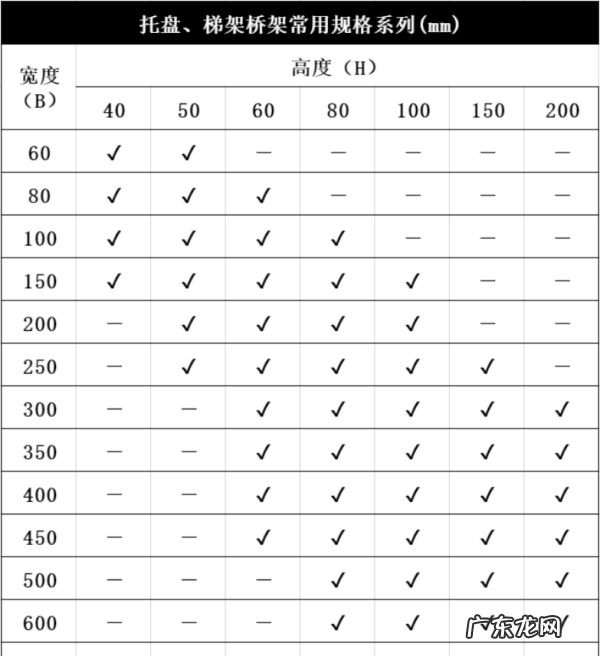

电缆桥架有哪些常用规格电缆桥架规格型号表
XQJ（桥架系列字母代号）
电缆桥架常用壁厚为（单位：mm）：0.8、1.0、1.2、1.5、1.8、2.0、2.5

文章插图

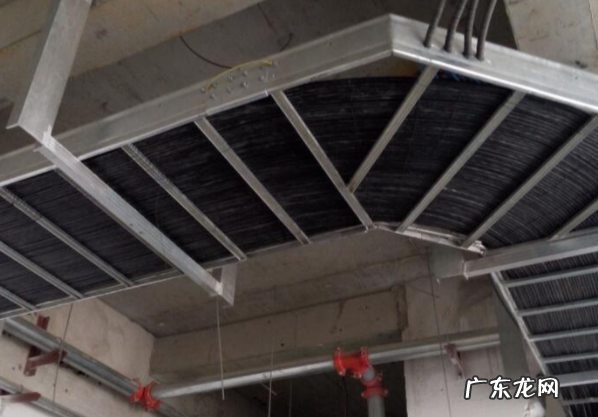

电缆桥架型号：槽式电缆桥架、梯式电缆桥架、托盘式电缆桥架
电缆桥架材质分为：镀锌电缆桥架、喷涂电缆桥架、不锈钢电缆桥架、镀彩电缆桥架、铝合金电缆桥架、热浸锌电缆桥架、氧化铝电缆桥架、防火电缆桥架等等

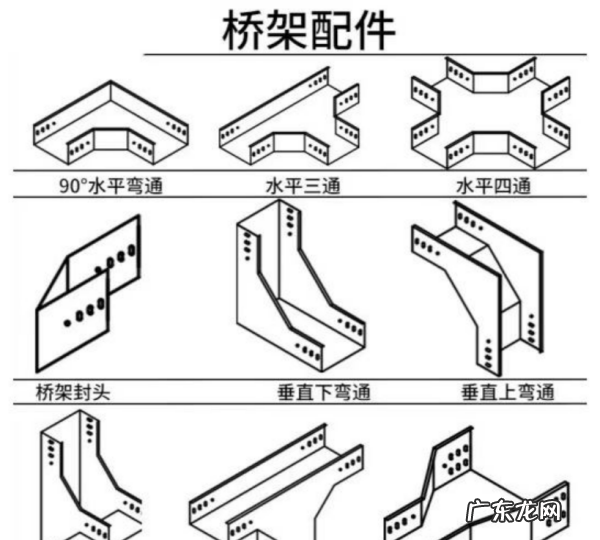

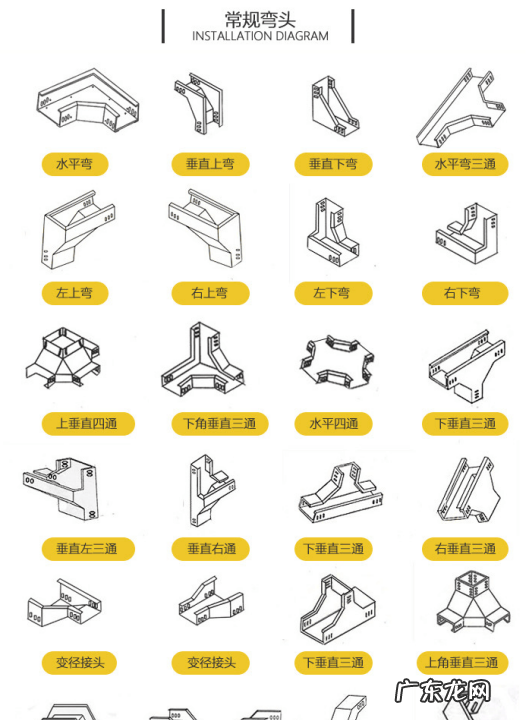

桥架弯头配件
【电缆架一共有几种型号,电缆桥架的规格和型号】桥架弯头就是桥架敷设时遇到转角弯的时候就要用到弯头
水平三通、水平弯通、上弯通、垂直下弯通、中分大小头、45度水平弯、垂直左下弯通、垂直左上弯通、垂直右上弯通、下角垂直三通、下边垂直三通、上垂直三通、高低让弯、左让弯、水平四通、垂直上弯通、垂直右下弯通、下垂直三通、异形三通等等

文章插图

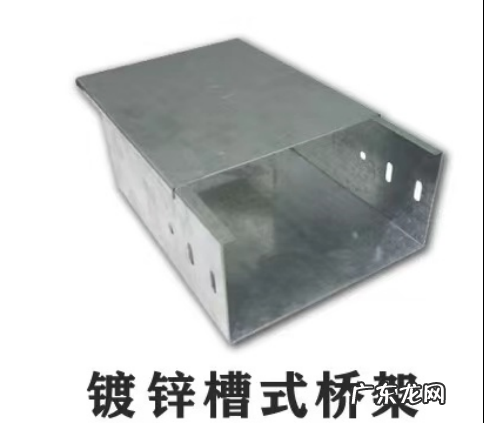

槽式桥架
槽式桥架360度全密封，一般最适合用在对油、腐蚀性液体、易燃粉尘等环境，或者安装在户外免得被日晒雨淋等电缆敷设场所。

文章插图

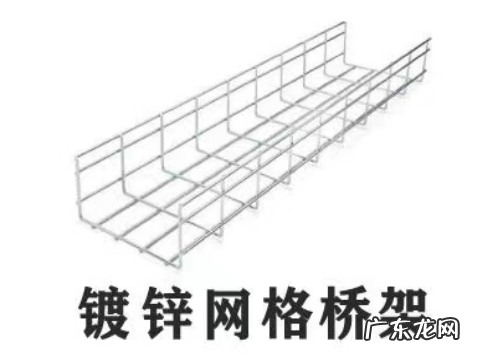

网格式桥架
网格式桥架，放线拉线都方便，散热又好，最适合用在数据网络机房等场所

文章插图

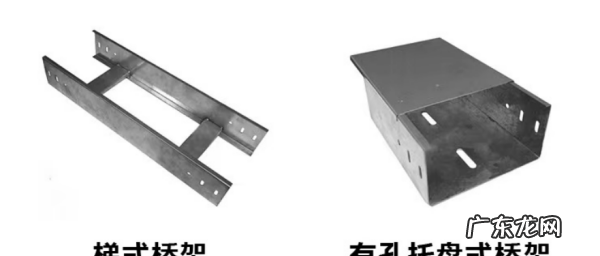

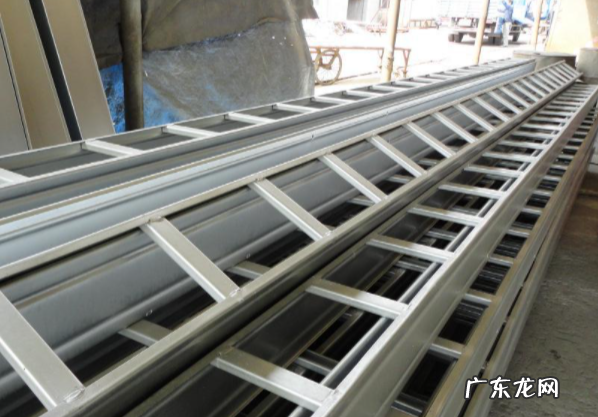

有孔托盘桥架跟梯式桥架
有孔托盘桥架跟梯式桥架，他的主要作用也是通风散热好，最适合放那些大口径电缆有利于改善电缆运行环境。

文章插图

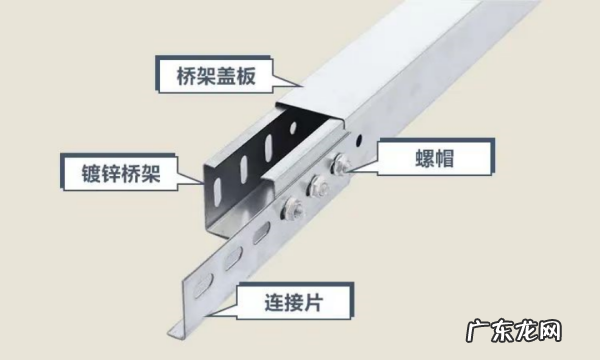

桥架盖板
盖板在一些易积灰的场所，或者安装在户外免得被日晒雨淋，盖板就可以起到作用，更好的保护里面的电缆线。

文章插图

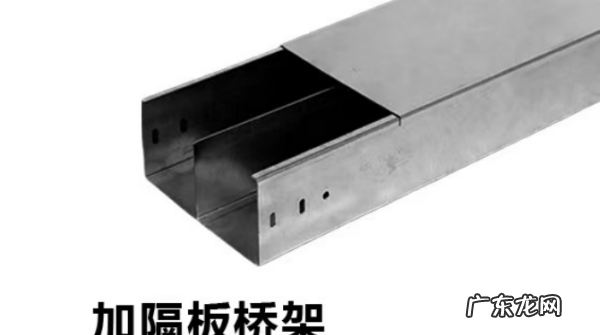

中间加隔板桥架
有隔板的桥架，这块隔板主要作用用于分开动力电缆和控制电缆，防止它们电磁干扰，更好的确保电缆可以正常运行

文章插图
电缆桥架有哪些常用规格电缆桥架按照表面工艺分为冷镀锌桥架、热镀锌桥架、防火桥架、喷塑桥架、彩钢、VCI等，按照材质可以分为钢制桥架、不锈钢桥架和铝合金桥架等。电缆桥架可以铺设在建筑物和管廊支架上，冷镀锌桥架一般用于室内干燥环境，热镀锌桥架一般使用室外强腐蚀环境，防火桥架一般适用于电缆竖井、防火、消防以及防烟区域。钢制桥架一般容易生锈起斑，需要进行镀锌表面处理。
玻璃钢电缆桥架是将无捻玻璃纤维和其他连续增强材料、聚酯、阻燃材料、表面毡等进行浸渍，通过电缆桥架成型模具，使其在模内高温固化成型后连续出模的自动化生产工艺。玻璃钢电缆桥架具有质量轻、阻燃、防腐耐温、机械强度高等特点。拉挤玻璃钢电缆桥架与同规格厚度的钢制电缆桥架载荷能力相近，重量为钢制的四分之一，比钢制电缆桥架的任何一种表面处理，具有抗腐性能强、使用寿命长等优点，适用于酸、碱等单一介质腐蚀性环境。槽式电缆桥架是一种全封闭型电缆桥架，它适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
不锈钢桥架的材质分为201不锈钢、304不锈钢和316不锈钢，其中316不锈钢抗氧化腐蚀能力最强。电缆桥架具有结构简单、外形美观、装配灵活等特点，所以其应用领域和场景非常广泛。
铝合金电缆桥架材质:1060铝合金、阳极氧化铝合金。
铝合金电缆桥架顾名思义是直接用铝合金板材制造生产而成，铝合金电缆桥架分两种:1060铝合金桥架、阳极氧化铝合金桥架，1060铝合金板材含铝量高达百分之99.6%以上，而阳极氧化铝合金电缆桥架，是在铝合金电缆桥架基础上再进行加工阳极氧化表面处理，通俗点说是升级版，阳极氧化铝是指在铝及铝合金表面镀一层致密氧化铝为了防止进一步氧化，耐腐蚀、耐用性能强以及提高铝合金的表面硬度和耐磨性。

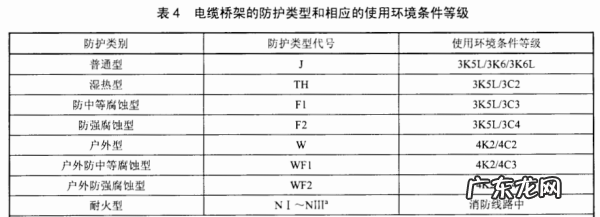

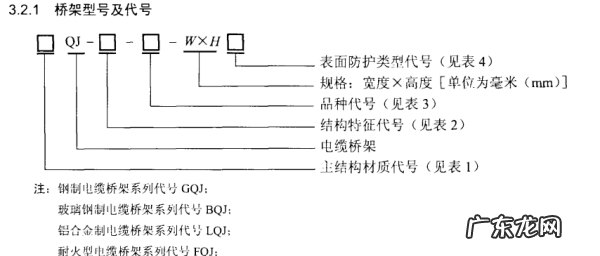

电缆桥架规格型号代号由桥架材质代号，桥架代号QJ、桥架特征代号、桥架品种代号、桥架的宽度和高度和桥架的表面防护类型代号组成
例如GQJ-P-01A-200x100 J ，表示是钢制有孔托盘式直线段电缆桥架，宽度为200mm ，高度为100mm，防护类型为普通型。

文章插图

文章插图

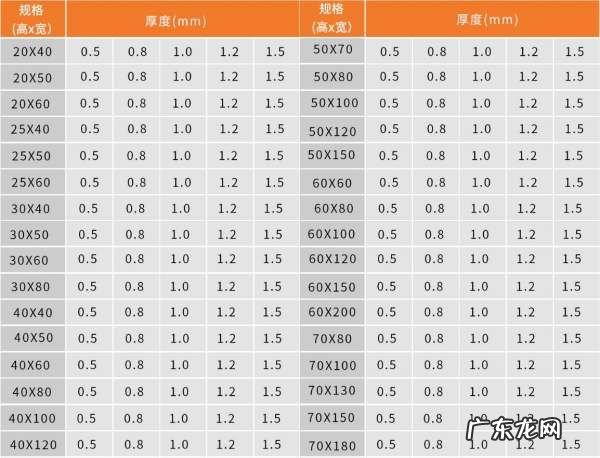

电缆桥架/线槽常用规格如下图：

文章插图
电缆桥架材质有冷热轧板、镀锌板、铝合金、不锈钢、玻璃钢和高分子材料等，电缆桥架结构特征有无孔托盘桥架俗称槽式桥架、有孔托盘桥架俗称托盘式桥架、梯架俗称梯式桥架，网状桥架俗称网格式桥架、组装式桥架等。电缆桥架品种有直通、45度水平弯头、90度水平弯头、水平三通、水平四通、垂直上弯头、垂直下弯头、上垂直三通、上边垂直三通等。电缆桥架表面防护类型有电镀锌、热浸镀锌、热固性粉末静电喷涂、阳极氧化、VCI双金属涂层等。

文章插图
电缆桥架的类型有哪些梯级式电缆桥架、托盘式电缆桥架、槽式电缆桥架、大跨距电缆桥架、组合式电缆桥架

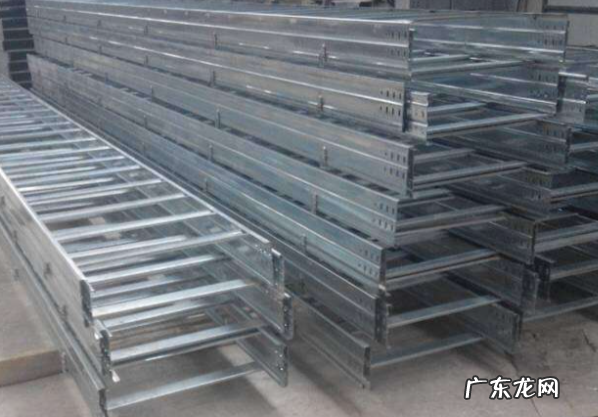

1、梯级式电缆桥架
CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。它适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

文章插图
2、托盘式电缆桥架
托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也适合于控制电缆的敷设。

文章插图

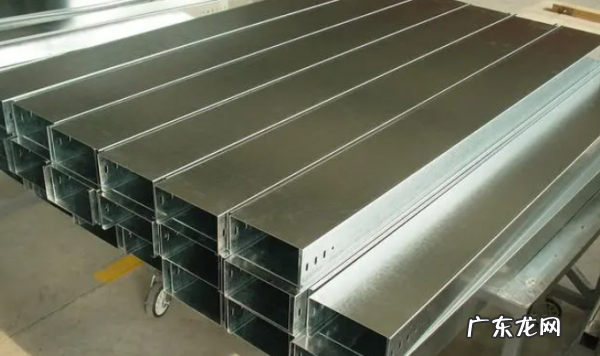

3、槽式电缆桥架
槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。

文章插图
4、大跨距电缆桥架
当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、
安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。

文章插图
5、组合式电缆桥架
组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。

文章插图
