钢筋拉伸试验怎么取样取样标准：1、以同一牌号、厂家、炉号、规格、进场时间不大于60t为一批 ， 对应抽取一组试件，超过60t每增加40t加一组 。
2、每根送检钢筋端部先截除500mm，再分别切取400mm和600mm的样品各1根，分别用于拉伸和弯曲试验 。
取样数量及规格：拉伸2根（450mm）、弯曲2根（350mm）、重量偏差5根（500mm），共9根 。
当然，可能各地取样标准略有差异（一般会少一些），仅供参考 。

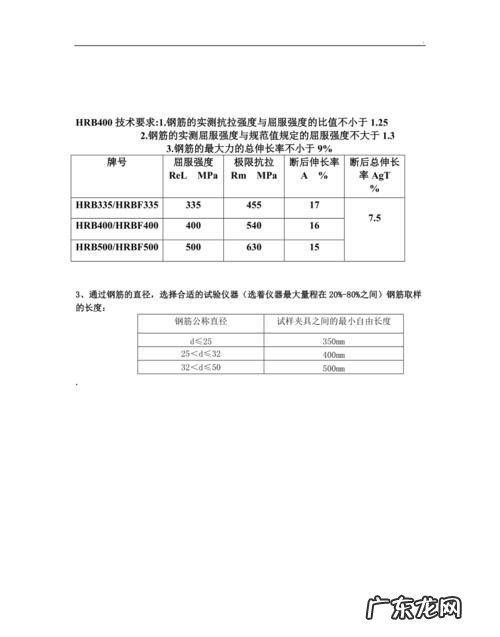

文章插图
直径20的钢筋做拉伸试验一般要求钢筋拉伸试验试件长度≥5.5d+200mm；则规格直径Φ20钢筋试件取样长度≥5.5*20+200=310mm 。

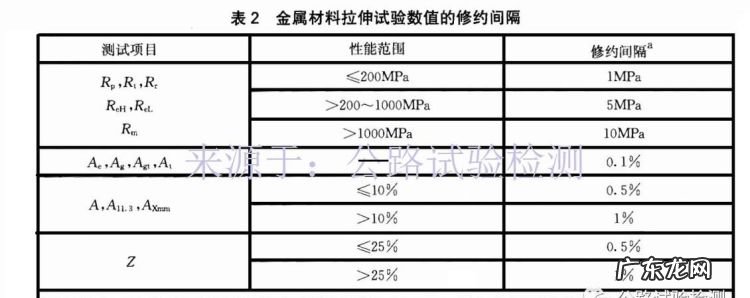

文章插图
钢筋拉伸速度是多少金属材料拉伸试验时的加载速度，计算方法如下：
（1）选择0~300kN的量程 （最大量程300kN或600kN的试验机）
或 0~500kN的量程 （最大量程1000kN的试验机）
试验机量程的选择应根据需测量力值来确定，应尽量使需测量力值介于所选择量程范围的20%~80%之间 。如本例 ， Ф22的钢筋其抗拉极限载荷估计为200~220kN，可选择0~300kN或 0~500kN的量程，其屈服点载荷为120~150kN ， 均未低于所选量程的20%，因此，所选量程是合适的 。
（2）拉伸时屈服前加荷速度应控制在2.3~23kN/s之间 。
钢材试样屈服前加荷速度应控制在6~60MPa/s，屈服期间应变速率应在0.00025~0.0025/s之间（假定拉伸前试验机上下夹头之间距离为150mm，其分离速度应在0.035~0.35mm/s之间） ， 屈服期间不再调节试验机速率 。屈服过后 ， 应变速率应不超过0.008/s（假定拉伸前试验机上下夹头之间距离为150mm ， 其分离速度应小于1.2mm/s） 。
（3）冷轧扭钢筋拉伸时的加载速率不宜大于2kN/min 。
金属材料 室温拉伸试验方法(GB/T) 228-2002 上指出:
1.在弹性范围内和直到上屈服强度,应力速率的范围:
1)材料弹性模量 小于150000时,应力速率2-20N/mm2
2)材料弹性模量 大于或等于150000,应力速度6-60N/mm2
2.下屈服强度:应变速度在0.00025/S-0.0025/S之间.
3.在塑性范围和直至规定强度:应变速度不应超过0.0025/S.
4.测定抗拉强度的试验速度:
1)塑性范围 :平行长度的应变速度不应超过0.008/S.
2)弹性范围 :试验不包括屈服强度或规定强度的测定,试验机的速度可以达到塑性范围内允许的最大速度.
应变速率换算为应力速率:δ=Eε
E-----材料弹性模量
ε-----规定的应变速度
例如:HRB335的22钢筋,弹性模量为:210000Mpa,截面积:380.1mm

文章插图
钢筋拉伸和弯曲试验的取样数量是如何规定的钢筋原材料抽检时以60T同一批号，同一规格尺寸的钢筋为一批，质量不足60T时仍按一批计 。随意抽取两根经外部质量检查和直径合格的钢筋，各截取一个抗拉试件和一个冷弯试件进行检验 ， 不得在同一根钢筋上取两根中两根以上同用途的试件 。
取样时钢筋端部先截去500mm，再取试样 。
金属材料 拉伸试验
规格(mm) "取样长度L(mm)" "标距(5d）L0(mm)" 屈服(KN) 极限(KN) 横截面积 速率(KN/S)
φ12 296 60 37.89 51.46 113.1 0.5-5
φ14 312 70 51.56 70.02 153.9 0.9-9
φ16 328 80 67.37 91.5 201.1 1.2-12
φ18 344 90 85.26 115.8 254.5 1.5-15
φ20 360 100 105.26 142.96 314.2 1.9-19
φ22 376 110 127.33 172.95 380.1 2.3-23
φ25 400 125 164.45 223.35 490.9 2.9-29
φ28 424 140 206.29 280.19 615.8 3.7-37
金属材料 弯曲试验
规格(mm) "取样长度L(mm)" 支辊间距离(mm) "弯心直径（MM）" 弯曲角度
φ12 215 72 36 180
φ14 227 84 42 180
φ16 240 96 48 180
φ18 252 108 54 180
φ20 264 120 60 180
φ22 277 132 66 180
φ25 295 150 75 180
【钢筋拉伸试验怎么选量程,钢筋拉伸和弯曲试验的取样数量是如何规定的】φ28 357 196 112 180
伸长率≥17%（直径为12-25）
伸长率≥16%（直径为28-40）
伸长率≥15%（直径≥40） 注：HRB335钢筋
一般一批取三组试件，送试验室，评定根据试验室试验情况而定 。

文章插图

• 钢筋hrbf335是什么意思,hrb335是什么钢筋符号
• hrbf335钢筋表示什么意思,钢筋符号hrb335和hrb400区别
• 钢筋焊接焊剂是什么,工地用来接钢筋的焊剂叫什么
• hrb335钢筋表示什么意思,G60钢筋 是什么含义
• hrb335钢筋是什么类型,hrb335属于什么钢种
• hrbf400是什么意思,hrbf400钢筋是什么意思是几级钢
• 运动后如何拉伸让腿部不变粗,跑完步后怎么拉伸腿不会粗
• 跳绳后如何拉伸防止小腿变粗,跳完绳以后多久可以洗澡
• 跳绳以后如何做拉伸,跳绳之后的拉伸运动
• 先拉伸还是先泡沫轴,中国的救国运动正确顺序
