施工图纸是“工程的语言” ， 它明确规定了要做什么样的工程 ， 并且具体规定了形状、尺寸、做法和技术要求 。 学会正确的识图方法 ， 才能收到事半功倍的效果 。

掌握顺序

拿到一份图纸后 ， 先看什么图 ， 后看什么图 。 一般看图按照以下顺序：设计说明—平面图—立面图—剖面图—结构图—大样图或节点图 ， 这样能收到事半功倍的效果 。

设计说明

了解需加固建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求 ， 在思想上形成一个初步印象 。

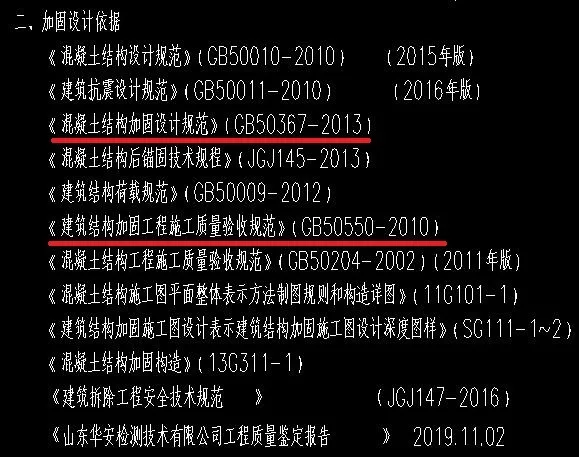

首先了解加固施工内容、设计使用年限和依据 。

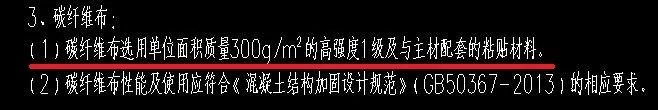

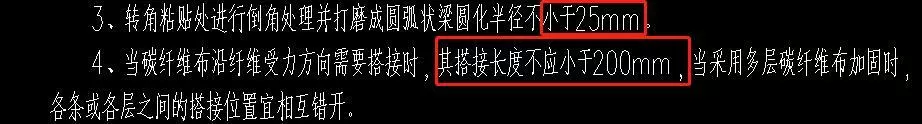

重点精读主要材料要求和施工要求 ， 包括材料类别、使用场景、满足什么规范强条要求等 。

看图实操

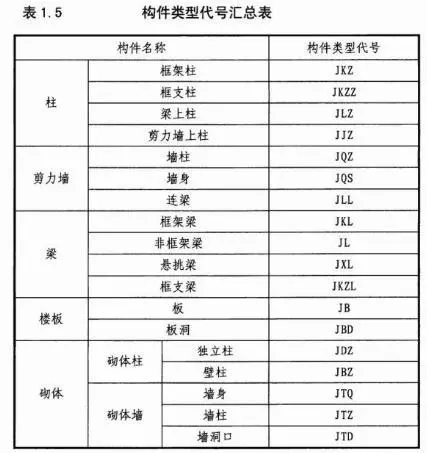

1.了解加固图例和构件型号

2.构件加固施工图表示方法一般为：列表注写法、截面注写法、平面注写法等 。

下面我们举例说明：

列表注写法：根据加固方法在分标准层绘制的构件（梁、板 、柱等）平面布置图上 ， 对同一编号的构件选择一个截面分别标注构件编号、起止高度、原截面尺寸、加固截面尺寸、加固材料类别及具体数量 。

红框里面表示：

2层碳纤维布 ， 宽度100mm ， 沿轴线间距均为350mm 。

2层碳纤维布 ， 宽度100mm ， 沿轴线两端间距为300mm ， 分布长度为1200mm ， 中间区段不布置 。

2层碳纤维布 ， 宽度100mm ， 沿轴线两端间距为300mm ， 分布长度为1200mm ， 中间区段间距为400mm 。
