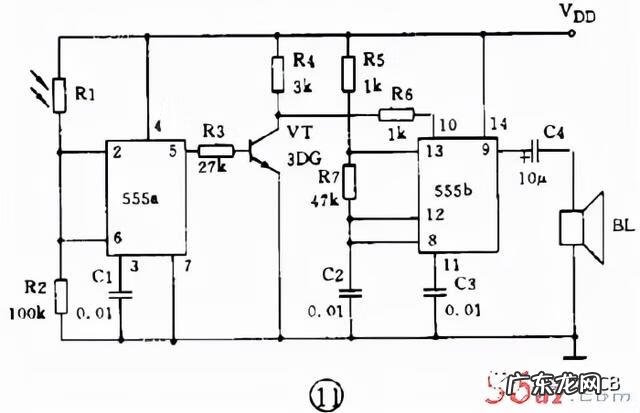

图中 R1 是光敏电阻 ， 无光照时阻值为几～几十兆欧 ， 所以 555a 的输入相当于 R=0 、 S=0 ， 输出 V 0 =1 ， 三极管 VT 导通 ， VT 的集电极电压只有 0.3 伏 ， 加在 555b 的复位端（ MR ） ， 使 555b 处于复位状态 ， 即无振荡输出 。
当 R1 受光照后 ， 阻值突然下降到只有几～几十千欧 ， 于是 555a 的输入电压升到上阀值电压以上 ， 输出翻转成 V 0 =0 ， VT 截止 ， VT 集电极电压升高 ， 555b 被解除复位状态而振荡 ， 于是扬声器 BL 发声告警 。555b 的振荡频率大约是 1 千赫 。
【玩具电动小汽车 电动玩具汽车电路图】如果把整个装置放入公文包内 ， 那么当打开公文包时 ， 这个装置会发声告警而成为防盗告警装置
