 , 控制电压端 V C  , 电源端 V DD 和地端 GND。

玩具电动小汽车 电动玩具汽车电路图

文章插图


玩具电动小汽车 电动玩具汽车电路图

文章插图

这个特殊的 R - S 触发器有 2 个特点:( 1 )两个输入端的触发电平要求一高一低:置零端 R 即阈值端 TH 要求高电平 , 而置低端

玩具电动小汽车 电动玩具汽车电路图

文章插图

S 即触发端

玩具电动小汽车 电动玩具汽车电路图

文章插图

则要求低电平 。( 2 )两个输入端的触发电平 , 也就是使它们翻转的阈值电压值也不同 , 当 V C 端不接控制电压时 , 对 TH ( R )端来讲 ,  > 2 /3 V DD 是高电平 1  ,  < 2 /3 V DD 是低电平 0 ;而对

玩具电动小汽车 电动玩具汽车电路图

文章插图



玩具电动小汽车 电动玩具汽车电路图

文章插图

) 端来讲 , > 1/ 3 V DD 是高电平 1  , < 1 /3 V DD 是低电平 0。如果在控制端( V C )加上控制电压 V C  , 这时上触发电平就变成 V C 值 , 而下触发电平则变成 1 /2 V C。可见改变控制端的控制电压值可以改变上下触发电平值 。

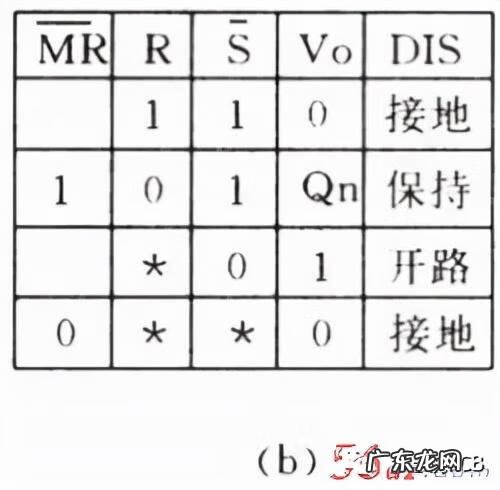

经过简化 ,  555 电路可以等效成一个触发器 , 它的功能表见图 2 ( b ) 。
555 集成电路有双极型和 CMOS 型两种 。CMOS 型的优点是功耗低、电源电压低、输入阻抗高 , 但输出功率较小 , 输出驱动电流只有几毫安 。双极型的优点是输出功率大 , 驱动电流达 200 毫安 , 其它指标则不如 CMOS 型的 。
此外还有一种 556 双时基电路 ,  14 脚封装 , 内部包含有两个相同的时基电路单元 。555 的应用电路很多 , 大体上可分为 555 单稳、 555 双稳和 555 无稳三类 。555 单稳电路单稳电路有一个稳态和一个暂稳态 。555 的单稳电路是利用电容的充放电形成暂稳态的 , 因此它的输入端都带有定时电阻和定时电容 , 常见的 555 单稳电路有两种 。
( 1 )人工启动型单稳

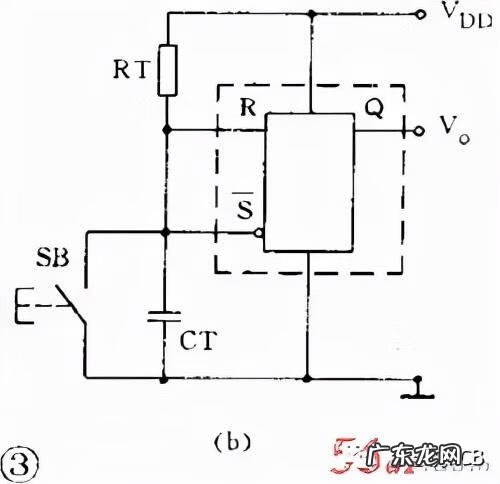

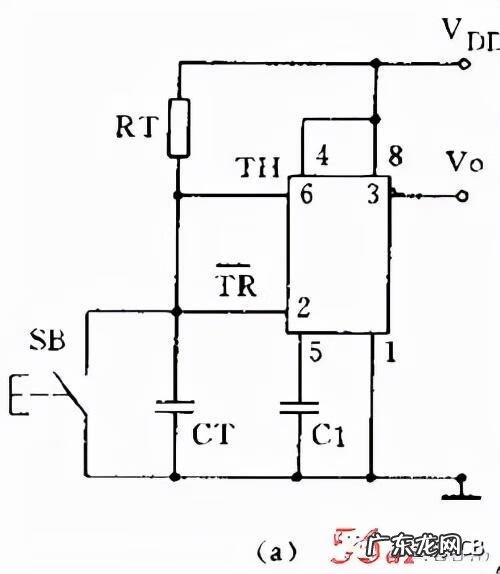

将 555 电路的 6 、 2 端并接起来接在 RC 定时电路上 , 在定时电容 C T 两端接按钮开关 SB  , 就成为人工启动型 555 单稳电路 , 见图 3 ( a ) 。用等效触发器替代 555  , 并略去与单稳工作无关的部分后画成等效图 3 ( b ) 。下面分析它的工作:

玩具电动小汽车 电动玩具汽车电路图

文章插图


玩具电动小汽车 电动玩具汽车电路图

文章插图

① 稳态:接上电源后 , 电容 C T 很快充到 V DD  , 从图 3 ( b )看到 , 触发器输入 R=1  ,

玩具电动小汽车 电动玩具汽车电路图

文章插图

=1  , 从功能表查到输出 V o =0  , 这是它的稳态 。
② 暂稳态:按下开关 SB  ,  C T 上电荷很快放到零 , 相当于触发器输入 R=0  ,

玩具电动小汽车 电动玩具汽车电路图

文章插图

=0  , 输出立即翻转成 V o =1  , 暂稳态开始 。开关放开后 , 电源又向 C T 充电 , 经时间 t d 后 ,  C T 上电压升到 > 2 /3 V DD 时 , 输出又翻转成 V =0  , 暂稳态结束 。t d 就是单稳电路的定时时间或延时时间 , 它和定时电阻 R T 和定时电容 C T 的值有关;t d=1.1R T C T。
