【PLC译码指令DECO的应用案例三菱PLC中伺服定位控制知识汇总】三菱FX 3U中高速计数器输入端子分配

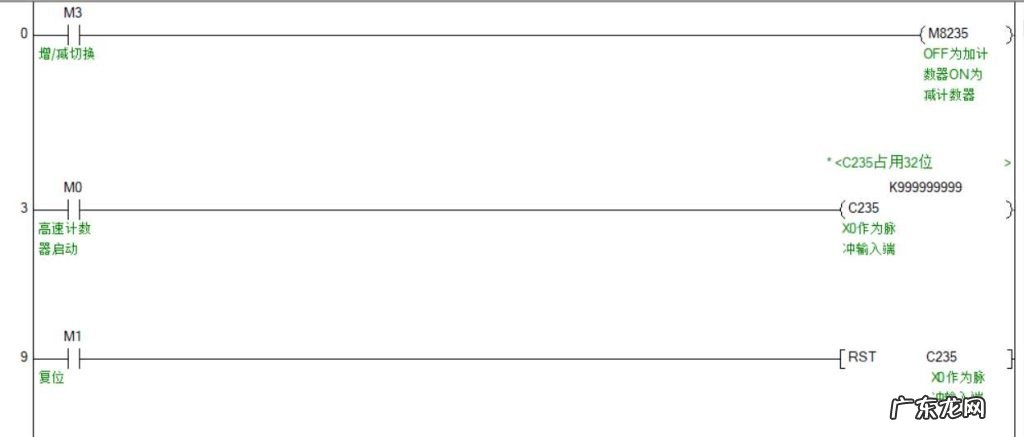

举例说明：X0对应的高速计数器为C235（单相单计数器），M8235为该计数器是加计数还是减计数的切换软元件，高速计数器通过RST指令进行复位，高速计数器占用32位。具体使用见下图：

文章插图
高速计数器的应用程序
四、三菱PLC的输入输出刷新指令REF的使用方法
REF指令的作用：获取最新的输入X状态，将输出端Y状态立即输出。通过使用REF可以使得程序还没有扫描到END指令处时，就直接输出Y状态。对输入X的刷新，通常在中断程序中用到的较多。一般的工程项目中，很难用到这个指令；
REF指令的格式：REF D n；D为刷新的位软元件（X或者Y）,n为以D输入输出位软元件开始的n个位寄存器。
举例说明：
1、刷新位元件的为X时：
REF X0 K8；指令接通时，运行程序会会立即得到X0,X1..X7的状态，中间不需要再经过一个扫描周期（具体看一下PLC的扫描周期原理）
2、刷新的位元件为Y时：
REF Y0 K8；指令接通时，Y0,Y1,Y2...Y7的输出状态会立即输出。
五、三菱PLC中编码指令ENCO的说明介绍
ENCO编码指令：求出在数据位中ON位位置的指令，简单理解就是，知道二进制格式数中（b15,b14,b13.....b1,b0）其中有且只有一个位等于1，求取该置1位是在哪个位置。
ENCO编码指令格式：ENCO S D n ；S为需要编码的源操作数，D为目标操作数，存放编码完成后数据的寄存器，n为目标操作数二进制有效位位数（S为位寄存器时，8≥n≥1；S为数据寄存器时，4≥n≥1）；

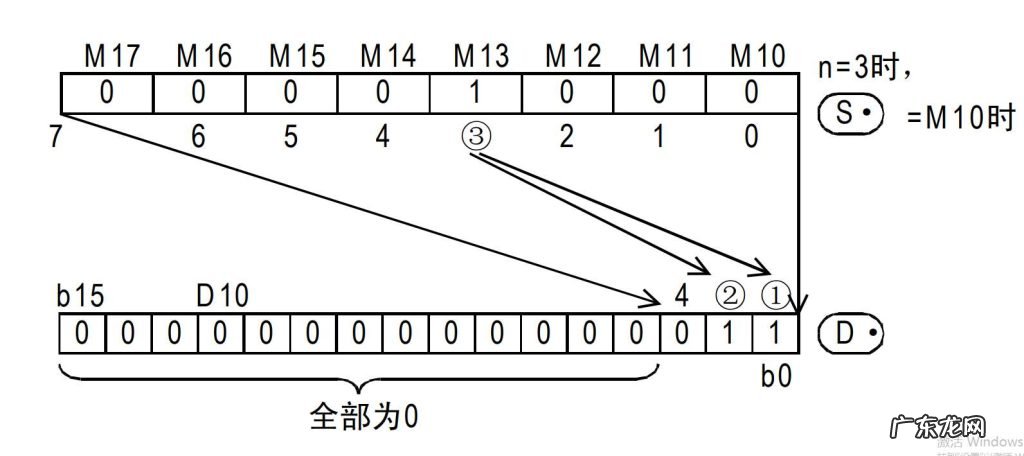

文章插图
S为位寄存器时

文章插图
S为字软元件时
举例说明：ENC0 D0 D10 K3；假16位的D0的b0到b7共2的K3次方（8位），中最高位置1位为b7=1；那么结果编码完成后，D10=7;
六、三菱PLC译码指令DECO的应用案例
项目需求：假如某一自动换项目中，该项目是用PLC做的控制器，需要做一个循环流水灯，依次每隔1秒，点亮一个颜色的彩灯，依次点亮颜色为橙色，绿色，蓝色，红色四种颜色。

文章插图
循环流水灯示意图
三菱PLC梯形中利用译码指令编程方式如下：

文章插图
流水灯在梯形图中的编程方式
程序解释说明：通过三菱PLC内部1秒脉冲寄存器M8013实现定时功能，在秒脉冲产生的上升沿使D0寄存器加1；在秒脉冲的下降沿，接通译码指令DECO；Y0,Y1,Y2,Y3四个位控制着四种颜色彩灯，译码指令接通时，只会使得其中一个位置ON；
