很多用户在使用迅捷CAD编辑器画好图纸后打印 ， 发现打印机出来的图纸线条全都不见了 ， 这很是烦恼 ， 不要急 ， 下面就说一下图纸打印后线条消失的情况该怎么解决 。 当然前提是你要确认打印机是正常的 。
文章插图

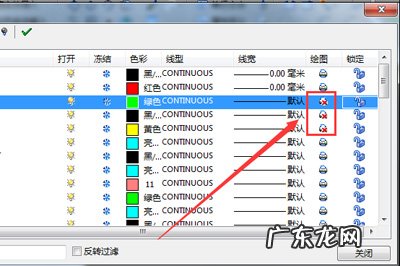

原因二：图纸中是否含有不打印设置 。
这个情况很常见 ， 你的CAD图形中某线段被设置成不可打印状态 。 即无法打印出图 。 看看那个线段是否处于不可打印状态 ， 如果是 ， 则将图层线条打印设置改为允许打印即可 。 操作方法为切换至“编辑器”窗口 ， 在功能区选择“图层”工具 。
文章插图

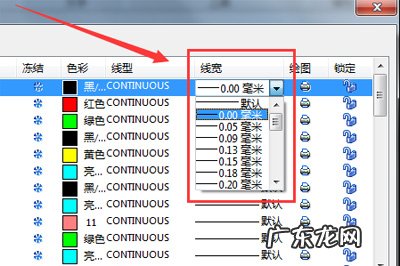

原因三：在图层设置中 ， 图形线宽未设置为默认线宽或0类型 。
线宽未设置也会导致打印出图无法识别出 。 在图纸打印前 ， 同样是用到“图层”工具 ， 在里面将要显示的线条线宽设置为【默认0.00毫米】即可 。
文章插图
原因四：不显示线段绘制在Defpoint图层 。
Defpoint图层是默认不会被打印的图层 ， 即只可预览 ， 但是打印后不会有显示 。 想要转换那就打开CAD图层设置 ， 检查不显示线段是否设置在Defpoint图层上 ， 此图层为不可打印状态 。 将线条移至其他图层 。
文章插图

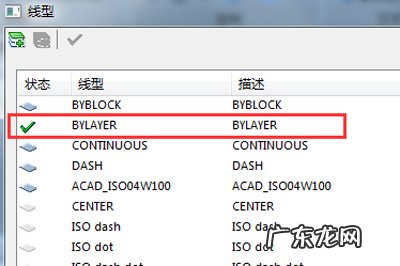

原因五：线条颜色没有设置好 ， 导致打印时无法显示 。
有时候你的线条颜色是白色的 ， 但是你打印的是黑白图纸 ， 这个时候你就要选择不显示线条图形 ， 一般情况下将颜色设置为黑白 。 将线条属性调换为Bylayer即可 。
文章插图
以上五种就是迅捷CAD编辑器打印线条不显示的常见原因 ， 请小伙伴们根据自身图纸的实际情况来对应步骤操作 ， 有需要的快去参考解决吧 。
