做为在装修水电行业有8年经验的我来说说如何快速看懂装修水电图纸
第一步：小白搞不清楚图纸的方位，很容易与现场位置搞错。这是很重要的一个步骤。从两个点来确定图纸的与现场的正确位置。
1：图纸的大门的与现场大门对齐。
2：图纸的柱子的与现场柱子对齐。这是核心的两点。如果这两点搞错了，后面的就别看了。看了也没有用。

文章插图

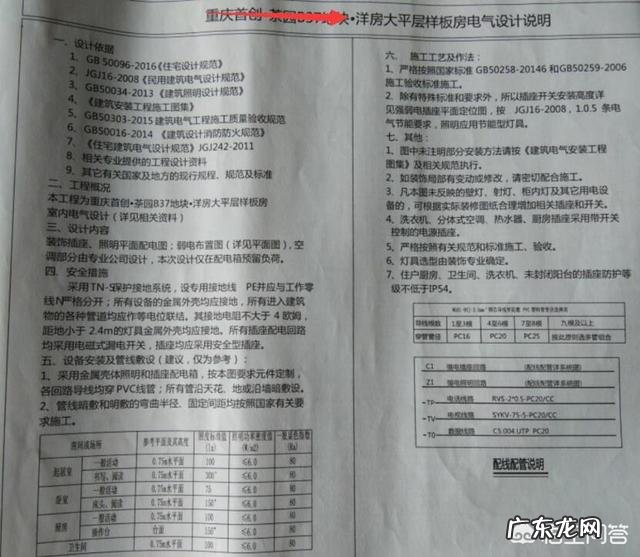

第二步：图纸说明一大堆。90%说的都是屁话。重点就几个地方。
1：线管所使用的材料是用pvc管，还是kbg管。这是重点中的重点。这个材料如果用错了，后期是没有办法更改的，如果人家让你反工，损失就大去了。
2：电线是否需要用阻燃电线。这是重点。这个材料如果用错了，后期是没有办法更改的，如果人家让你反工，损失就大去了。
3：说明中其他的稍看一下就行了，写的都差不多。

文章插图
第三步：
电上有照明开关图，插座图都是非常简单的，我一说你就明白了。

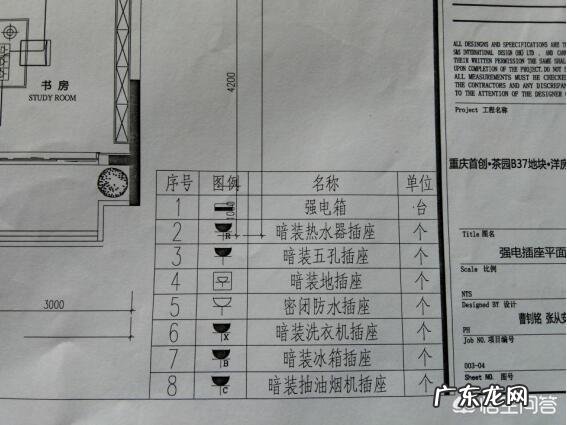

插座图按相应的符号功能照图施工就可以了，图纸上画的每一个符号都有标注。不过具体做的时候，还是要和业主确定好。

文章插图
开关照明图相对来说是要难点了。需要懂照明用电原理才行。不过我后面都会有详细讲解。
给水，排水，尺寸图和水电的每个操作细节，可以去搜腾讯课堂卡尺水电实操技术学习，不收米。
连接卡尺哥味w接b接i接n接g接4接5接6接7接8

文章插图
大家好，我是专注于家居装修知识分享的一级建造师青蛙，欢迎大家关注我，多给青蛙评论转发点赞，青蛙会持续给大家分享家装知识。
【怎样快速看懂水电安装图纸？】水电安装包含三大块：电气、给排水、暖通。青蛙就以住宅电气为例，来教大家如何快速的看懂图纸：
第一步要看图纸包含哪些内容，做到对整套图纸的大致了解，包括封皮、目录、设计说明、系统图、照明平面图、弱电平面图、管井详图。
第二步看目录，记住每一项内容有几页，例如设计说明一设计说明二对应的图号是电施说1电施说2；这样就可以熟悉的把图纸前后对照。

文章插图
第三步看设计说明，设计说明要仔细看，一个字一个字细读，争取背下来，记不住的就记在本子上，经常看，因为我们需要的很多数据如电线电缆规格型号，预埋线管的规格型号，管道敷设方式都在说明里了。

文章插图
第四步看系统图，系统图是整个供电系统的详解，供电方式、配电箱配电柜配置、电表的配置、入户线配置等等都在系统图例，系统图要从前往后，从总到分逐个弄明白，不懂的就问，不耻下问的精神一定要发扬。
