PCB板正面一览 ， 电容、变压器打胶加固 ， 初级次级间设有隔离板 。

文章图片

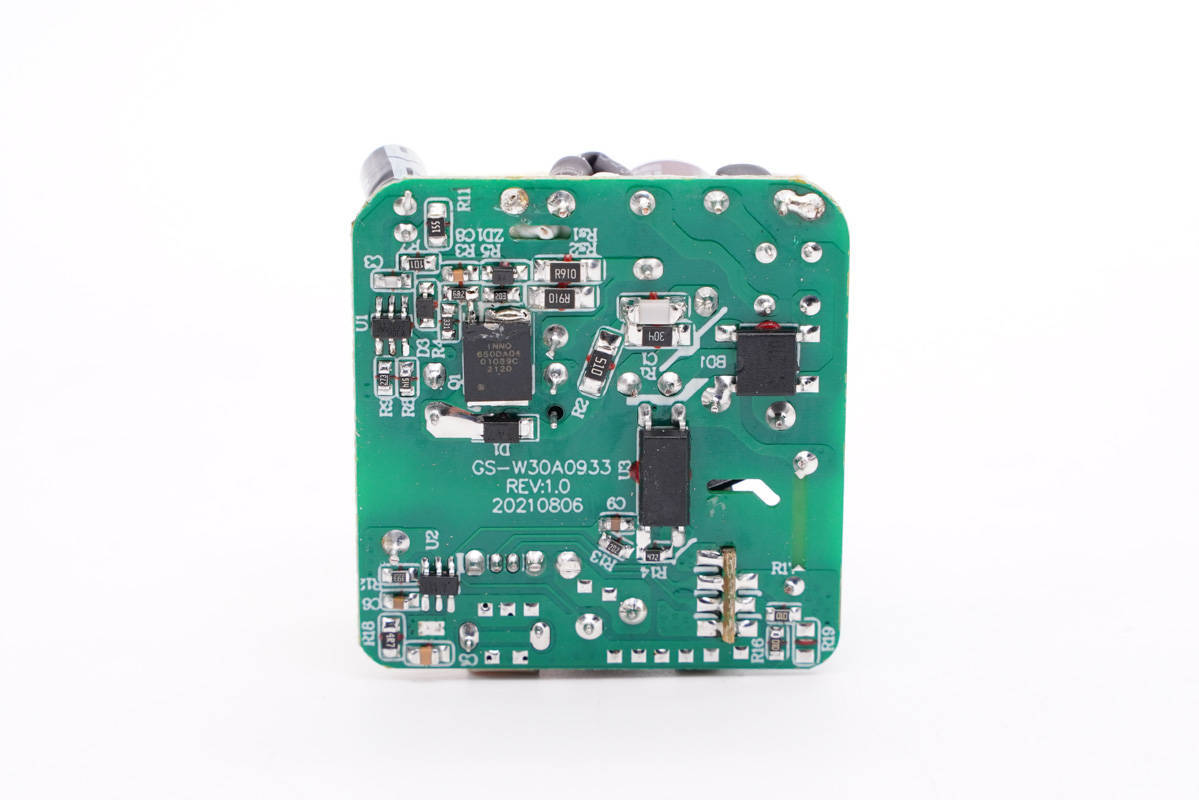

PCB板背面一览 ， 初次级分界明显 。
通过观察发现这款充电器采用QR开关电源 ， 一颗协议芯片控制双口输出电压架构 。 下面我们从输入端开始一一了解各器件的信息 。

文章图片

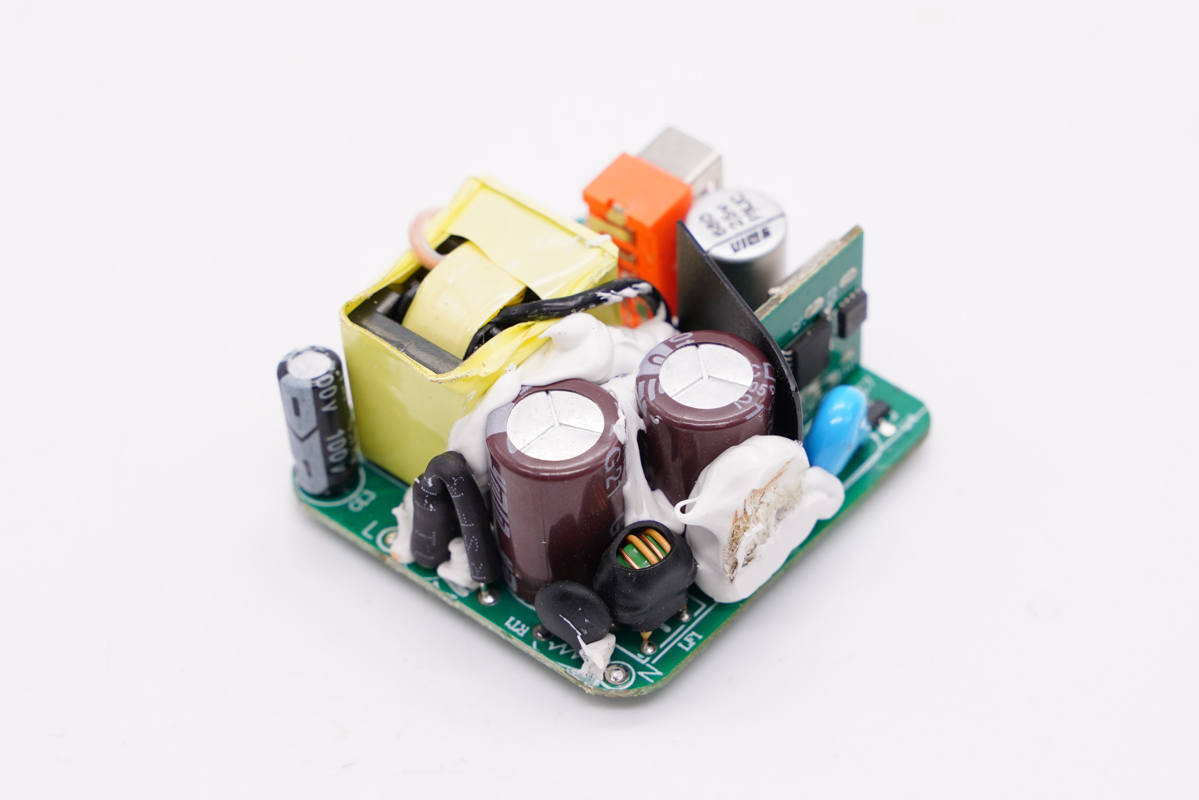

输入端设有保险电阻、NTC热敏电阻、共模电感和两颗高压滤波电解电容等 。

文章图片

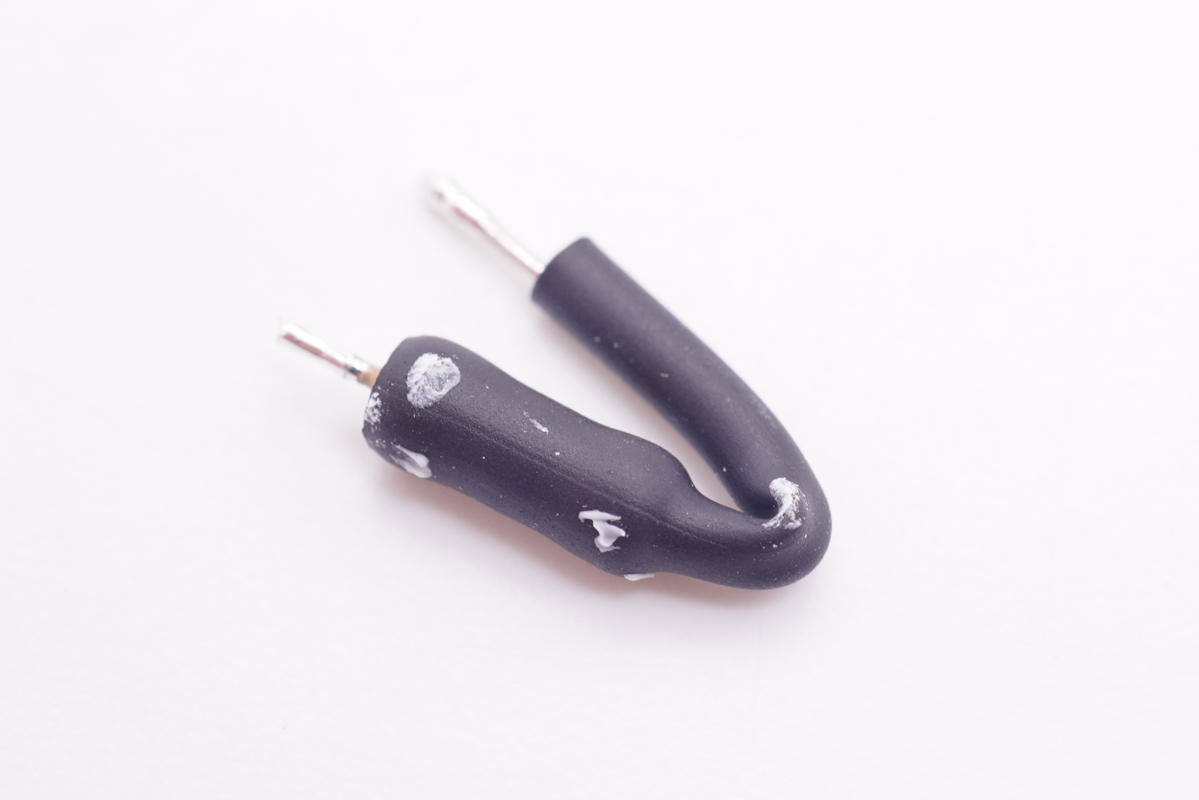

保险电阻外套绝缘管保护 。

文章图片

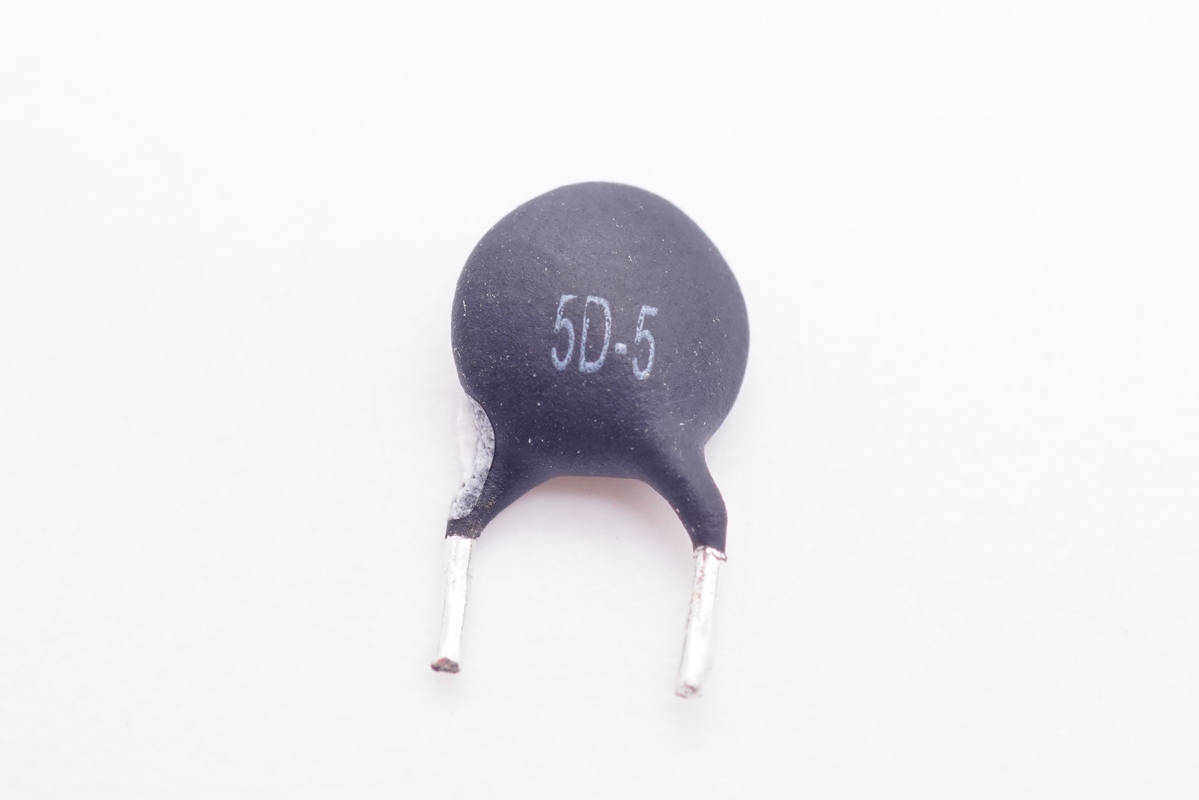

NTC浪涌抑制电阻特写 ， 用于抑制上电浪涌电流 。

文章图片

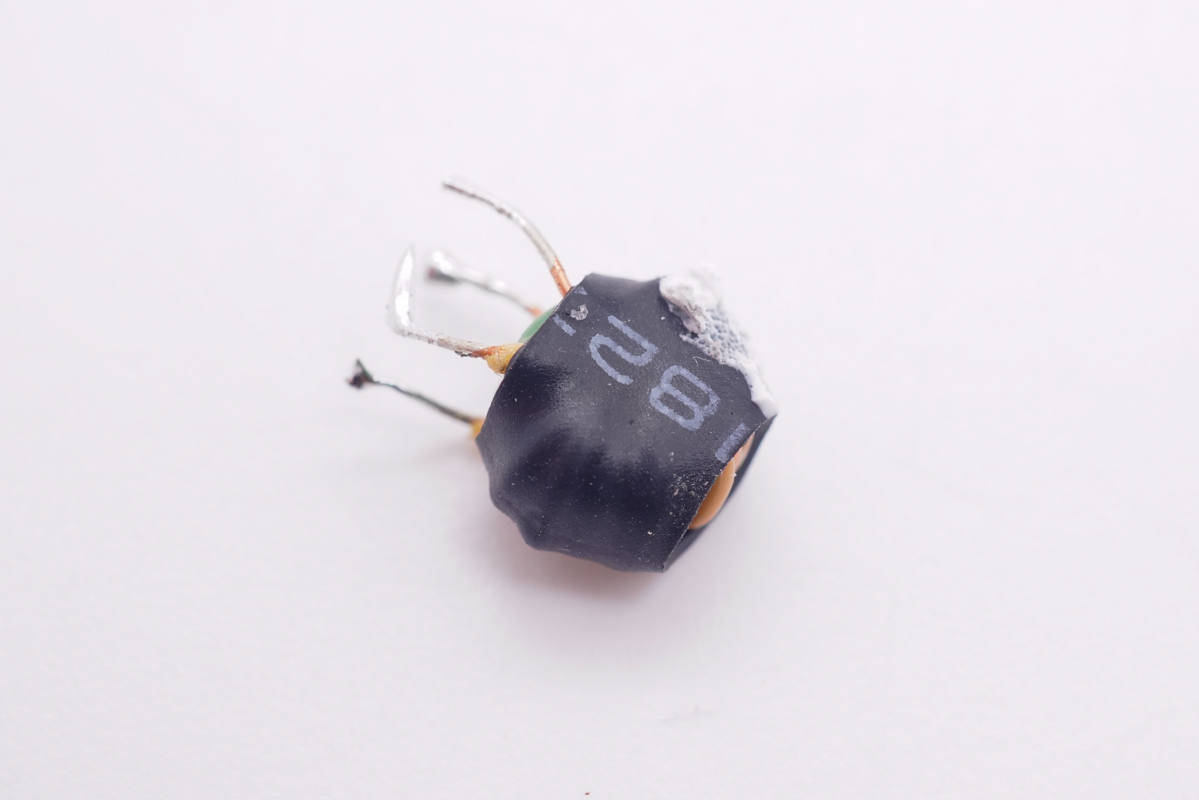

共模电感特写 ， 用于滤除EMI干扰 。

文章图片

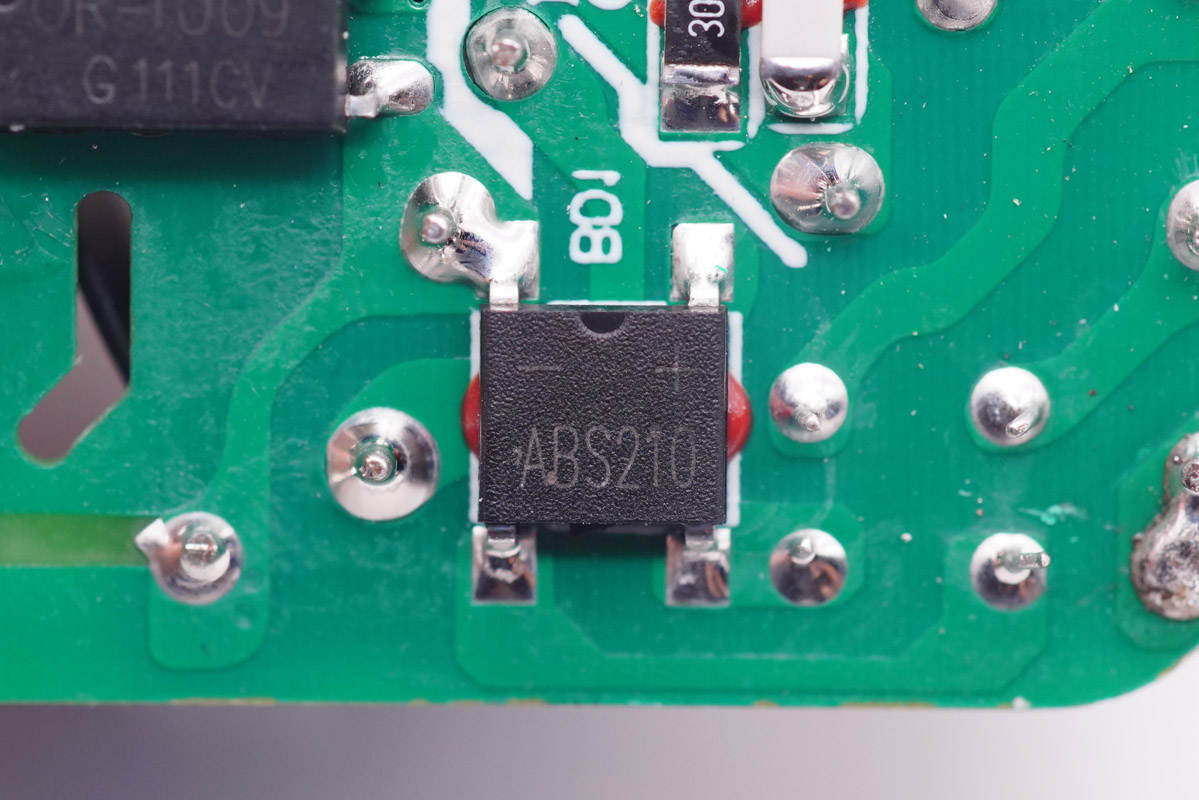

ABS210整流桥特写 。

文章图片

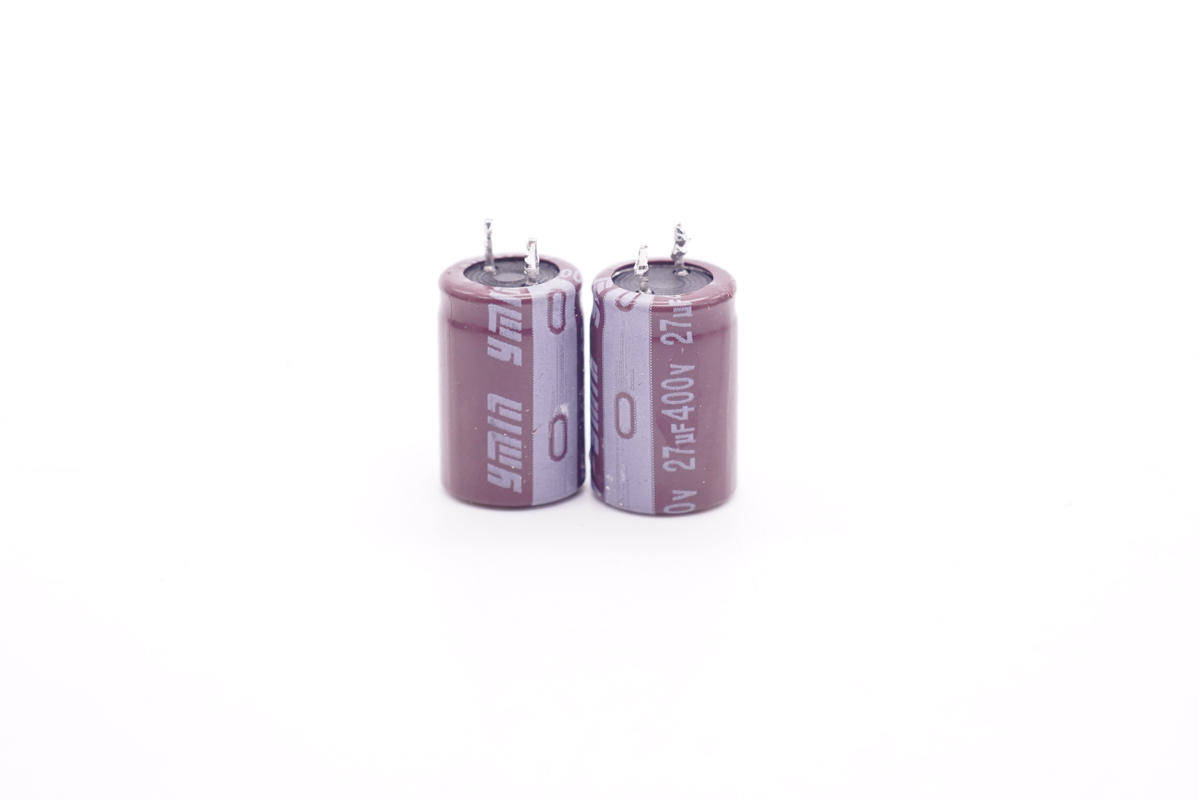

两颗高压滤波电解电容采用永铭KCX系列 ， 规格均为400V 22μF 。 该系列产品工作温度范围在-55℃~105℃ ， 3000小时寿命 ， 并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势 。
充电头网了解到 ， 凭借小体积的特点 ， 永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用 ， 获得客户一致认可 。

文章图片

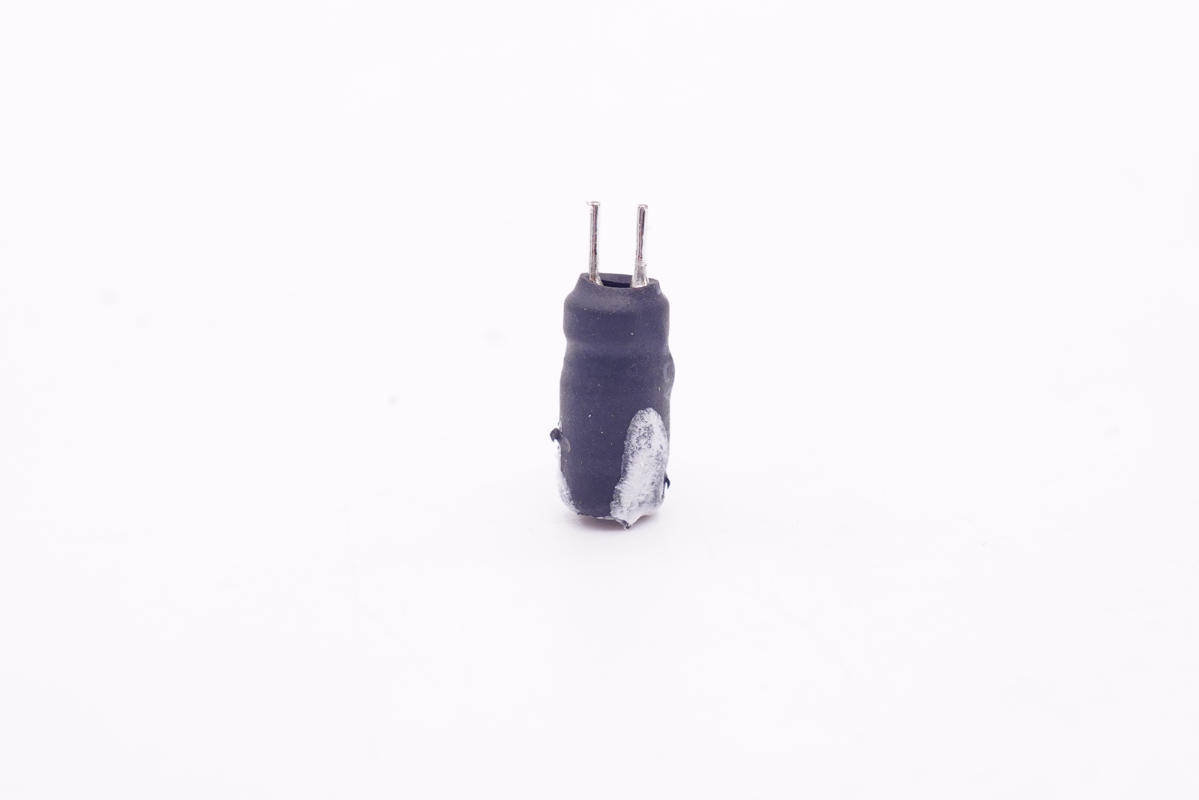

工字电感外套热缩管保护 。

文章图片

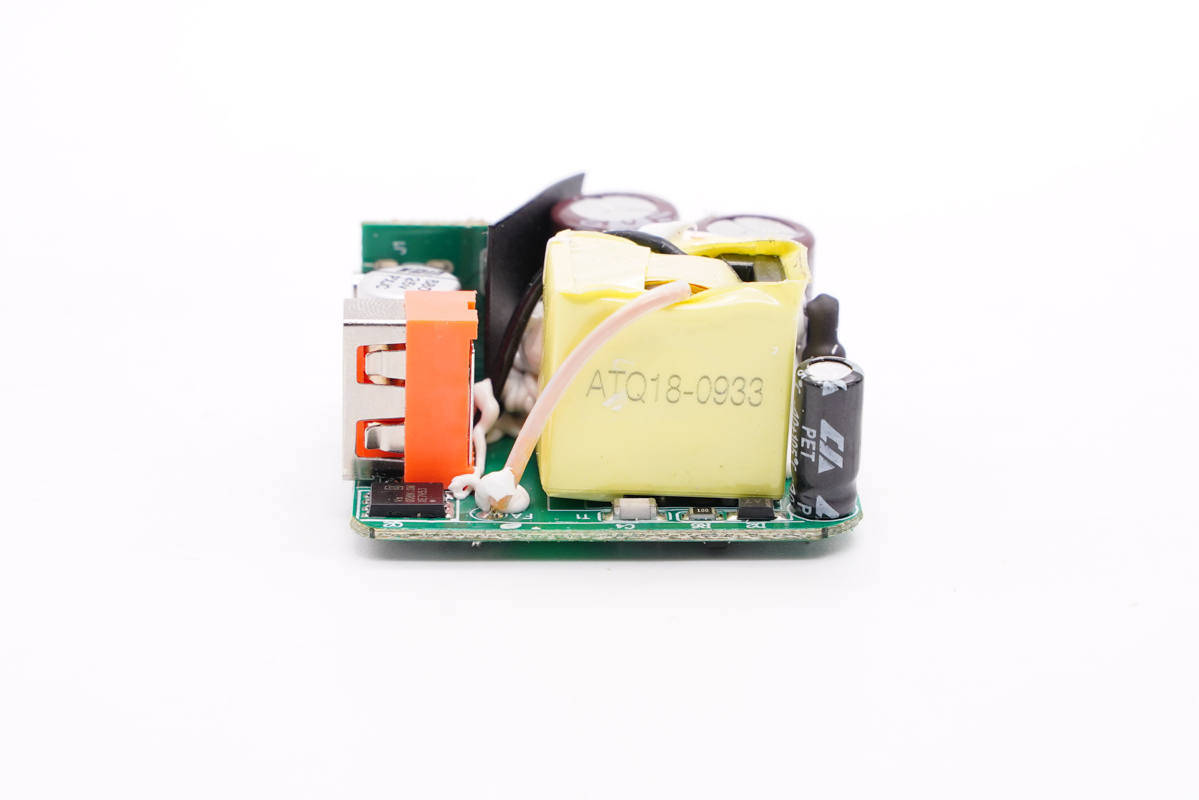

另一侧设有主控芯片供电电容和变压器 。

文章图片

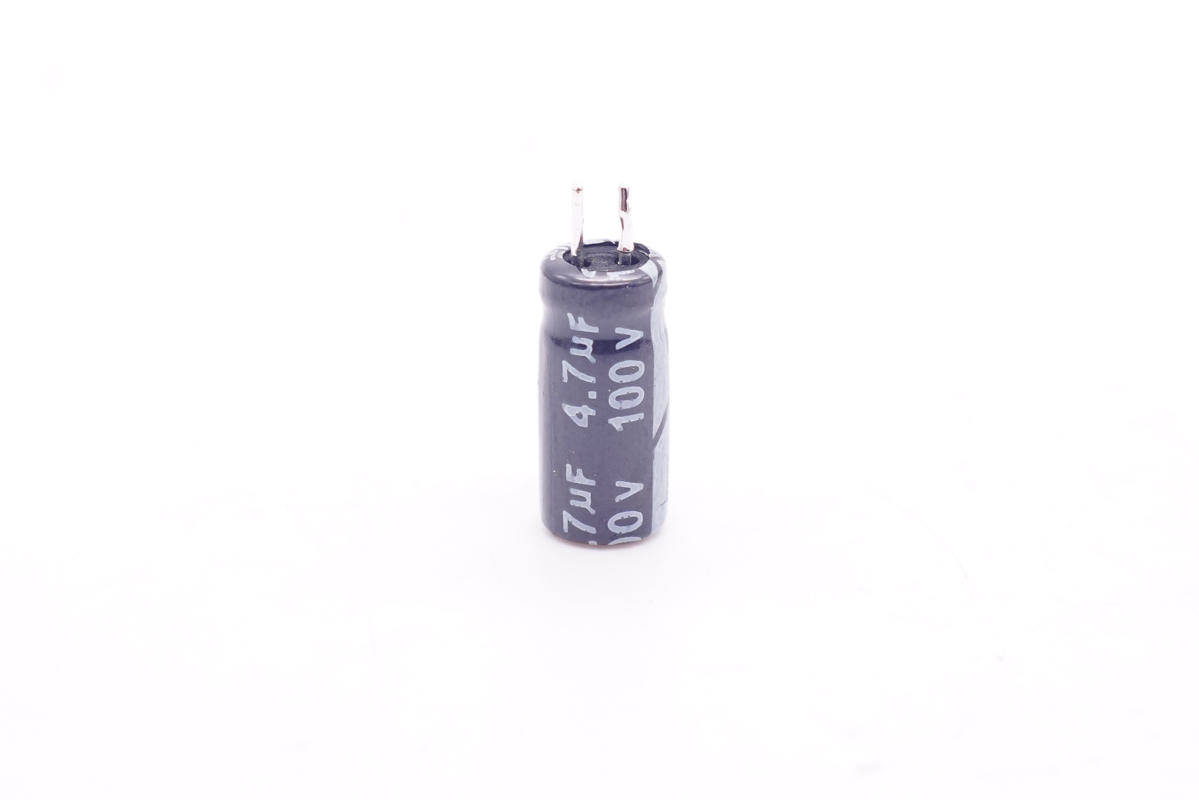

小电容规格为100V 4.7μF 。

文章图片

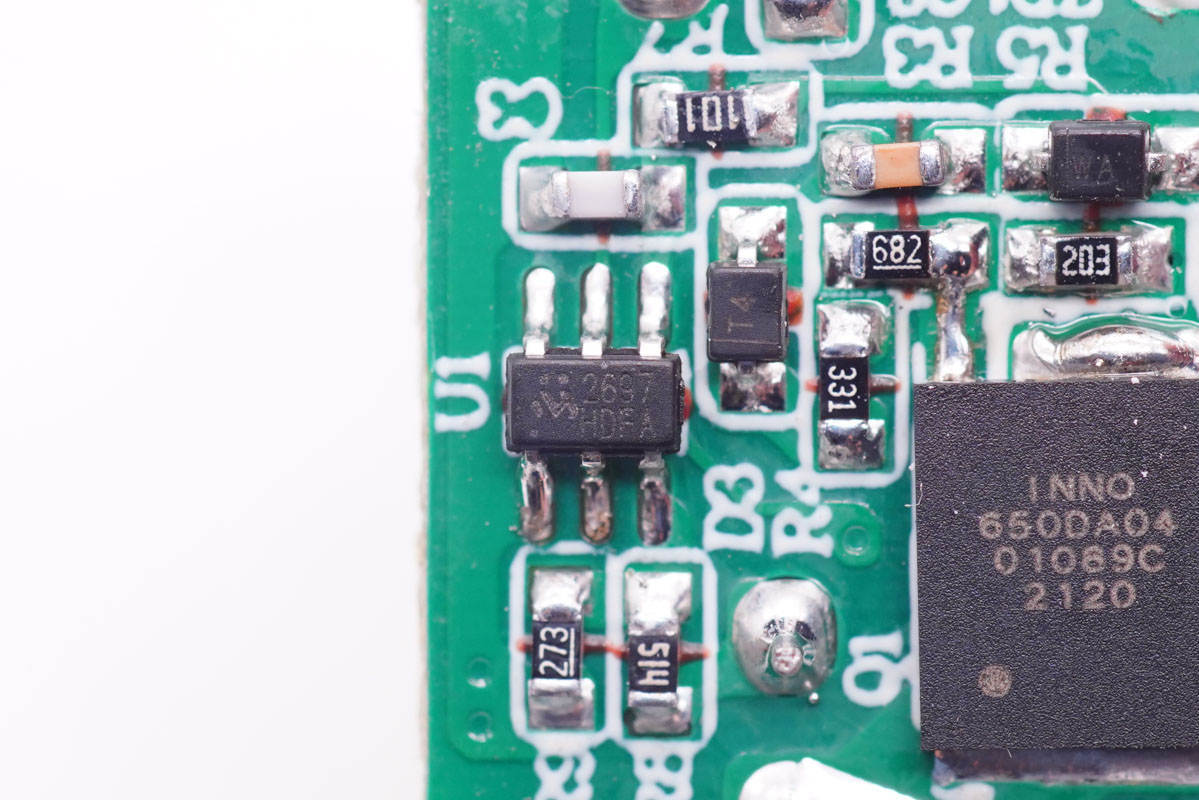

开关电源主控芯片采用茂睿芯MK2697A ， 这是专为PD/快充应用优化的QR PWM控制器 。 其很宽的VCC工作电压范围(9V-90V)可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路 。
MK2697是针对于能效要求 ， 由于PD/快充有多个不同的输出电压 ， 因此采用了自适应的多模式 。 其在不同负载以及不同输出下 ， 调整工作于DCM/QR 。在轻载时则会工作于burst模式 ， 以提升效率 。

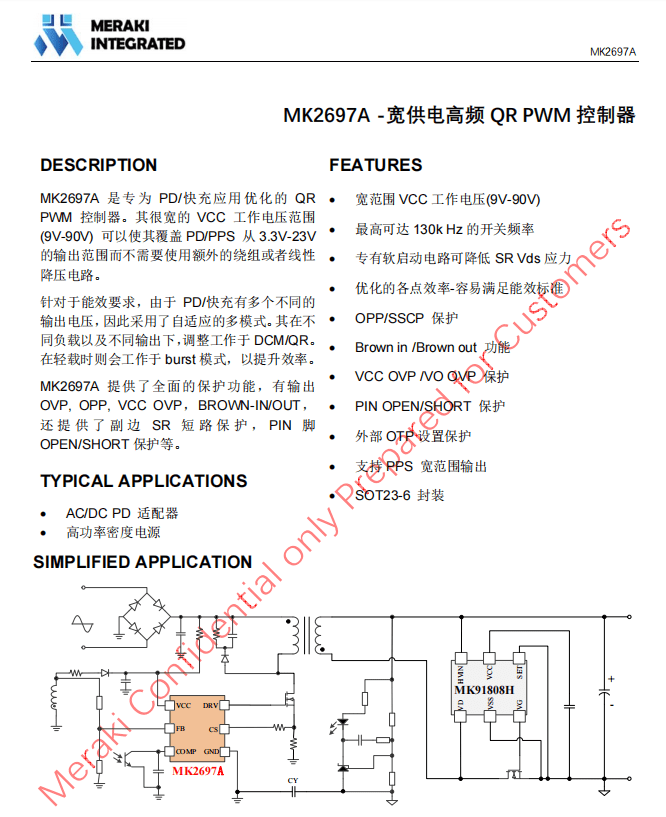

文章图片

MK2697A提供了全面的保护功能 ， 有输出OVP ， OPP ， VCC OVP ， BROWN-IN/OUT ， 还提供了副边SR短路保护 ，PIN脚OPEN/SHORT保护等 。
充电头网拆解了解到 ， 采用茂睿芯快充方案的还有华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器等产品采用 。

文章图片

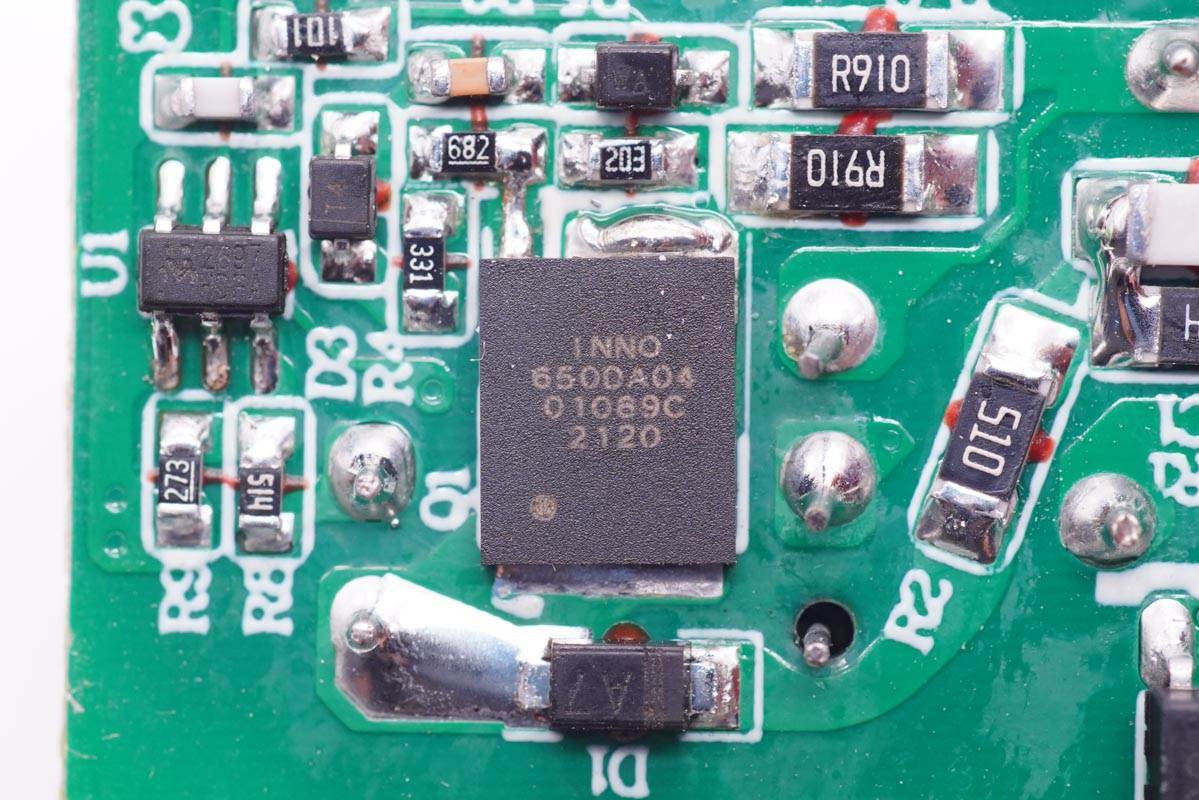

氮化镓功率芯片采用英诺赛科INN650DA04 ， 耐压650V ， 导阻480mΩ（max） ， 具备高频高效、极低损耗、快速主动散热等特点 ， 同时采用DFN5*6封装 ， 实现小体积、高效率的充电器设计 。
