【支持5-20V齐全电压档位，既可充iPhone 13又能充笔电，古石30W快充充电器拆解】iPhone 13系列新机的推出让市场对30W快充充电器的需求急剧增加 ， 为此古石科技近期推出了一款30W快充充电器 ， 配备1A1C万金油接口 ， 可适配机型广泛 ， 不仅能支持iPhone 13系列手机快充需求 ， 还能给平板等设备充电 ， 也能同时满足两台设备应急充电 。 下面充电头网继续对这款充电器进行拆解 ， 看看用料做工如何 。
一、古石科技30W充电器外观

文章图片

充电器采用PC材质白色外壳 ， 腰身磨砂和亮面结合设计 ， 整体十分简洁 。

文章图片

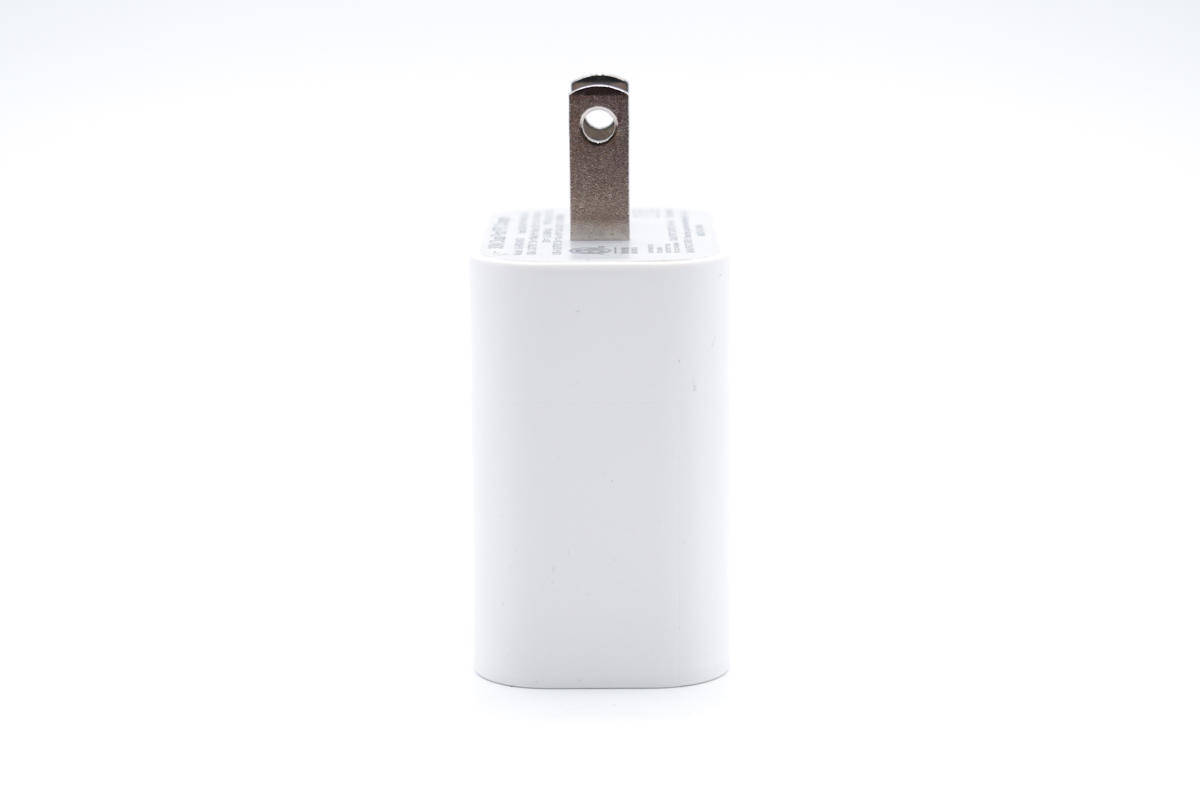

充电器配备固定式美规插脚 。

文章图片

输入端外壳上印有充电器参数信息
型号：GS-W30A0933
输入：100-240V~50/60HZ 0.8A
单口输出：
USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V2.75A
USB-A：5V3A、9V2A、12V1.5A
双口输出：5V4A
充电器已经通过了FCC和ETL认证 。

文章图片

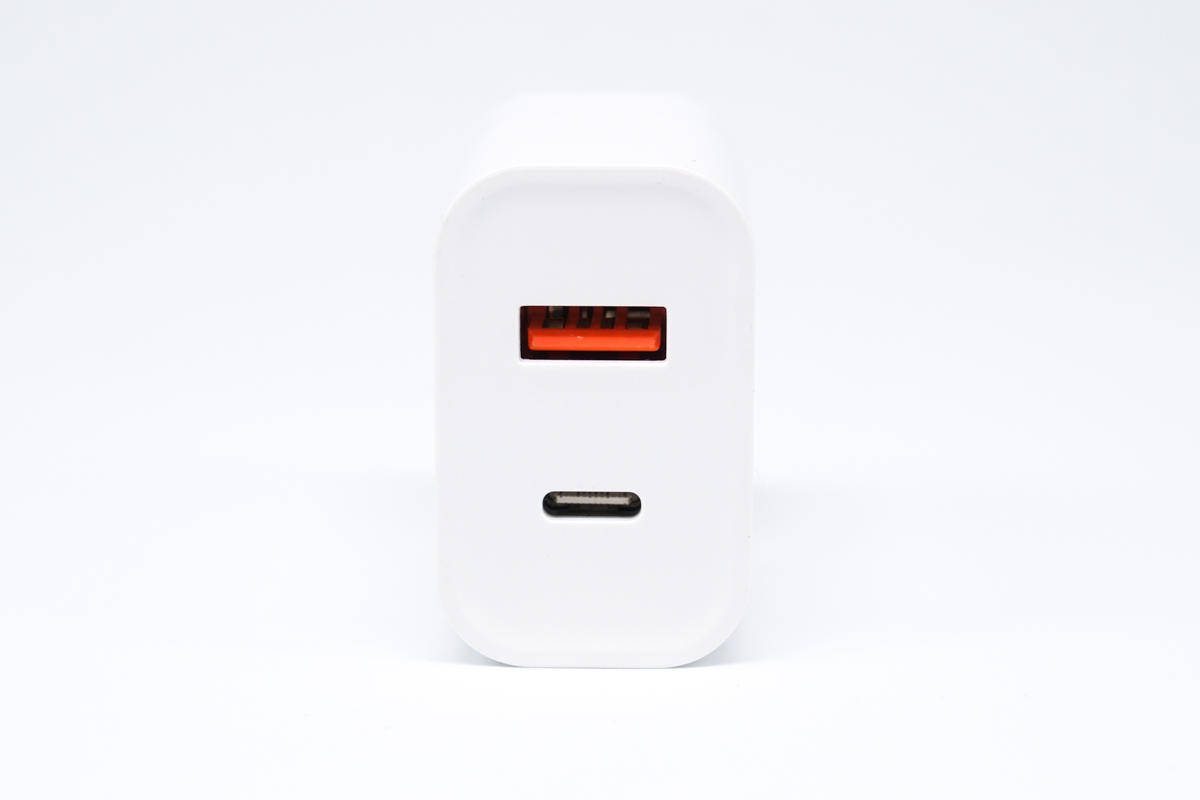

输出端配备1A1C双输出接口 ， USB-C口采用白色胶芯 ， USB-A口采用橘红色胶芯 。

文章图片

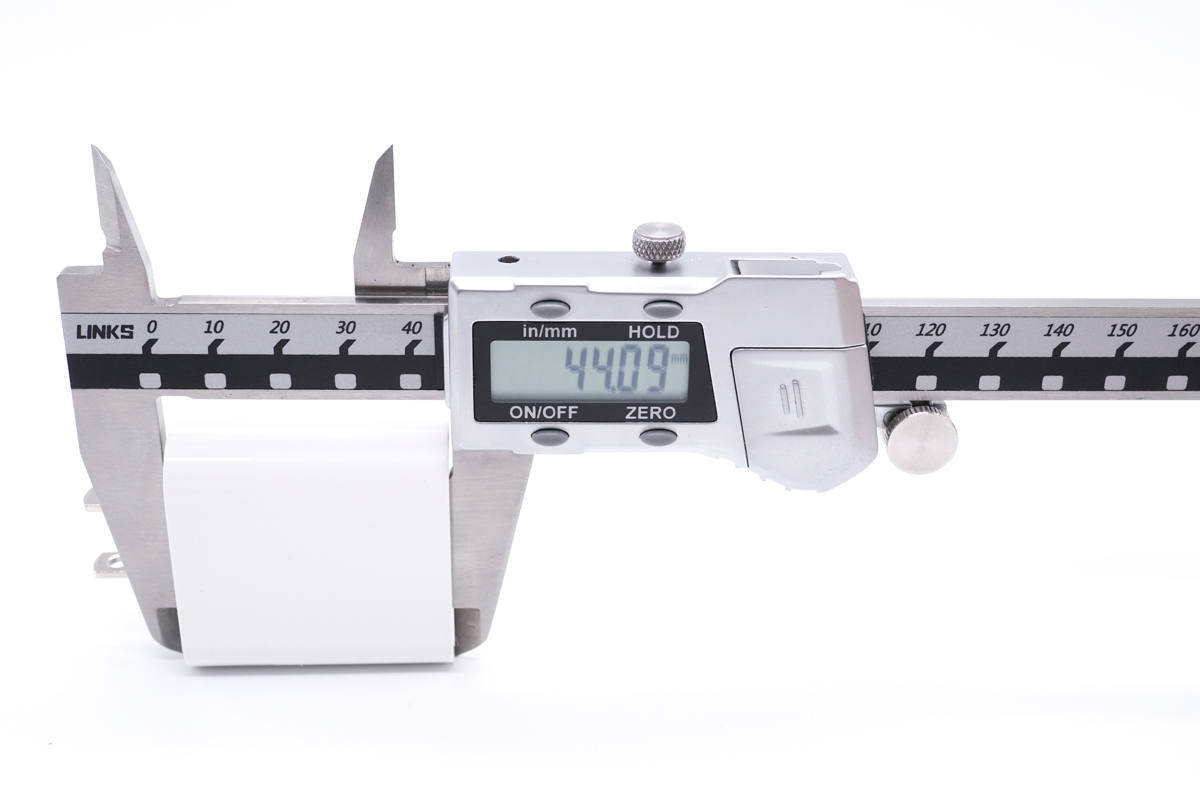

测得充电器机身高度为44.09mm 。

文章图片

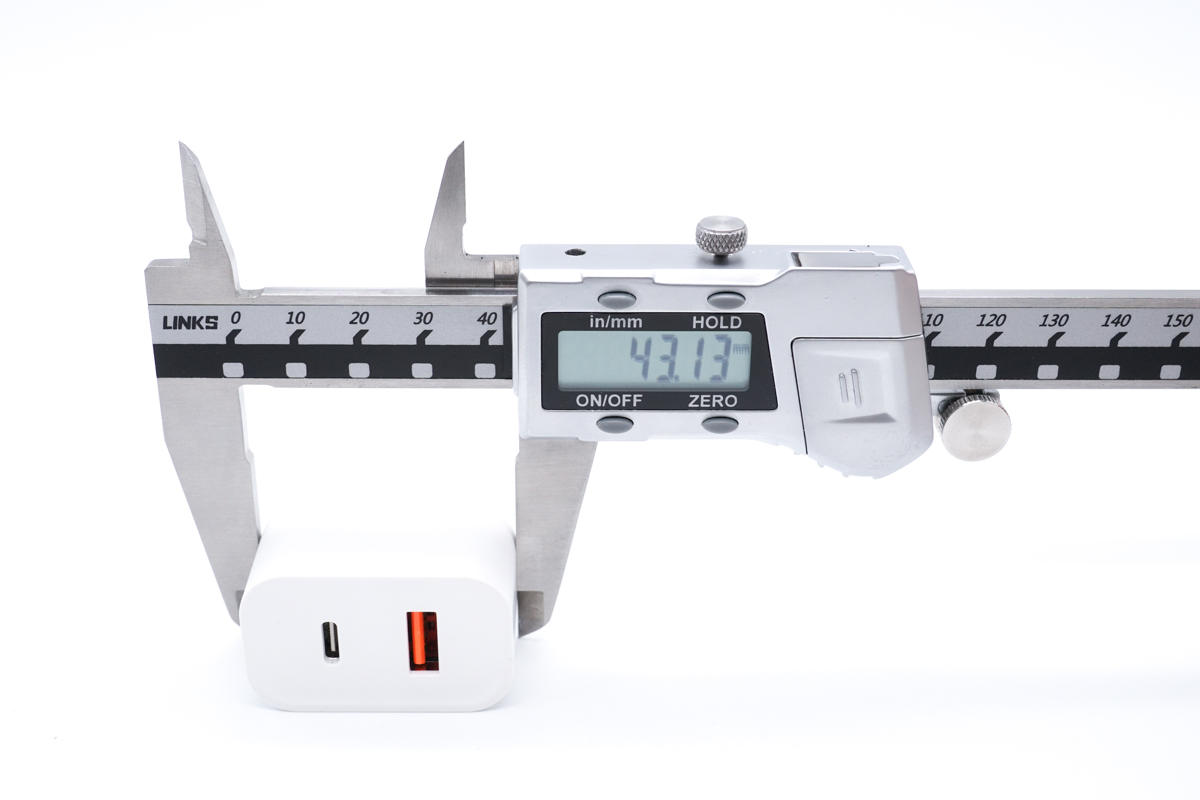

宽度为43.13mm 。

文章图片

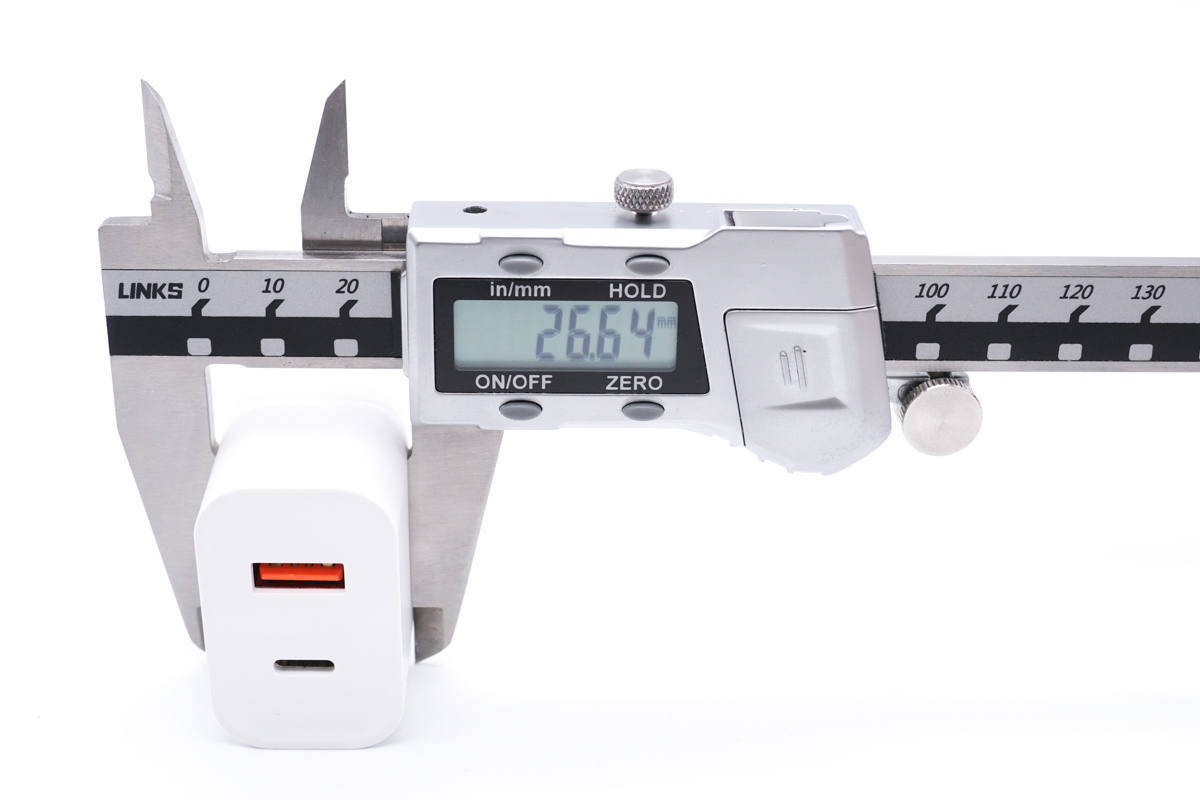

厚度为26.64mm 。

文章图片

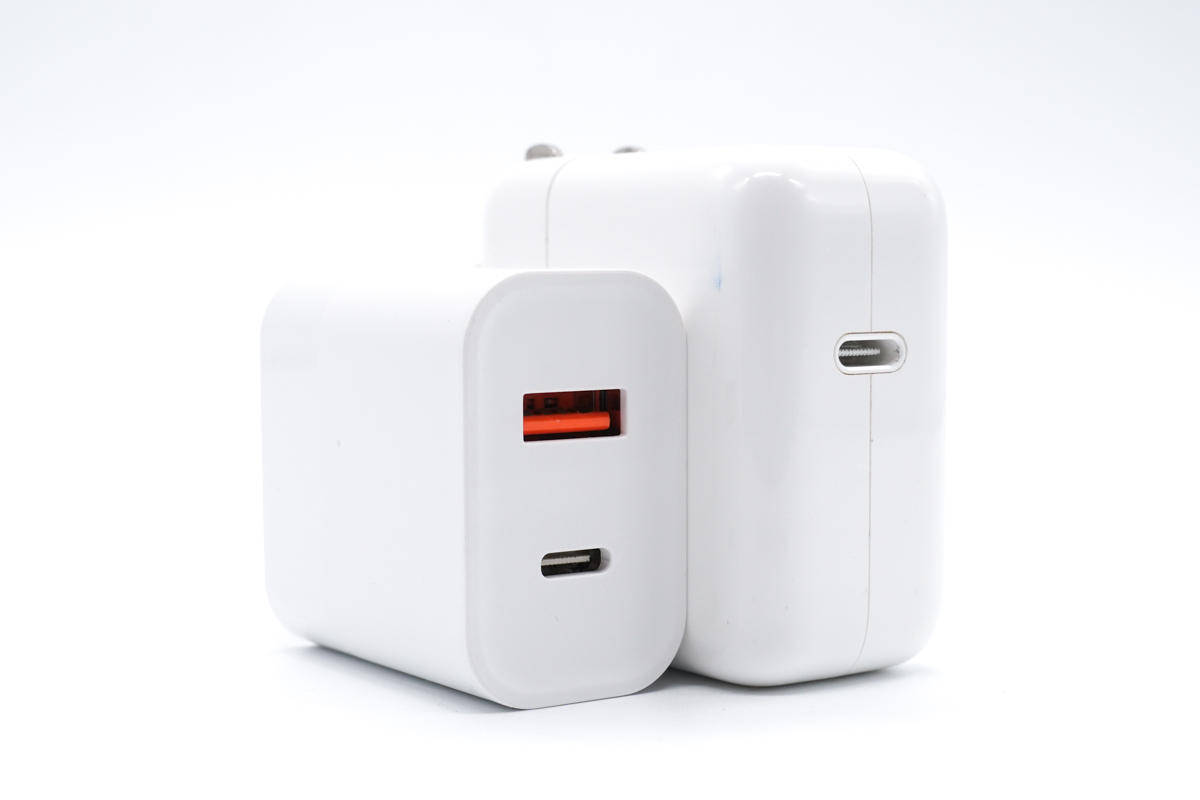

和苹果30W充电器直观对比 ， 体积要小一些 。

文章图片

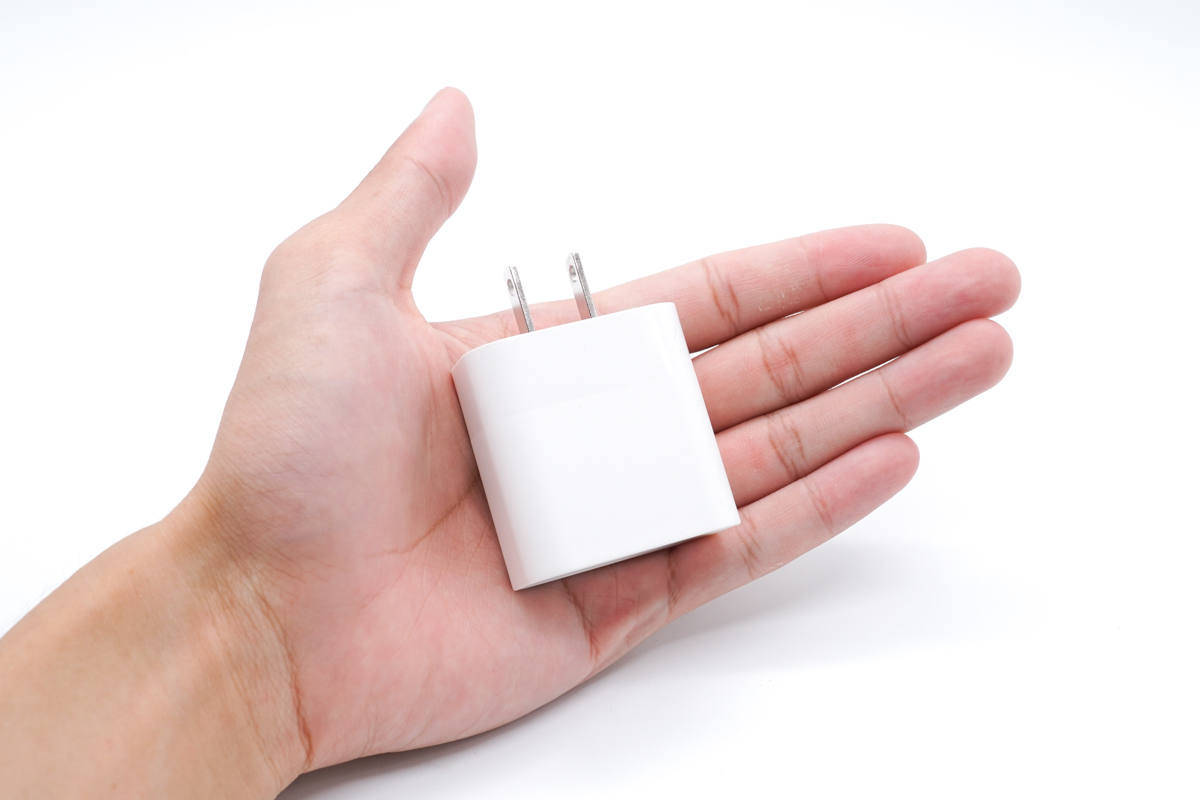

拿在手上的直观感受 。

文章图片

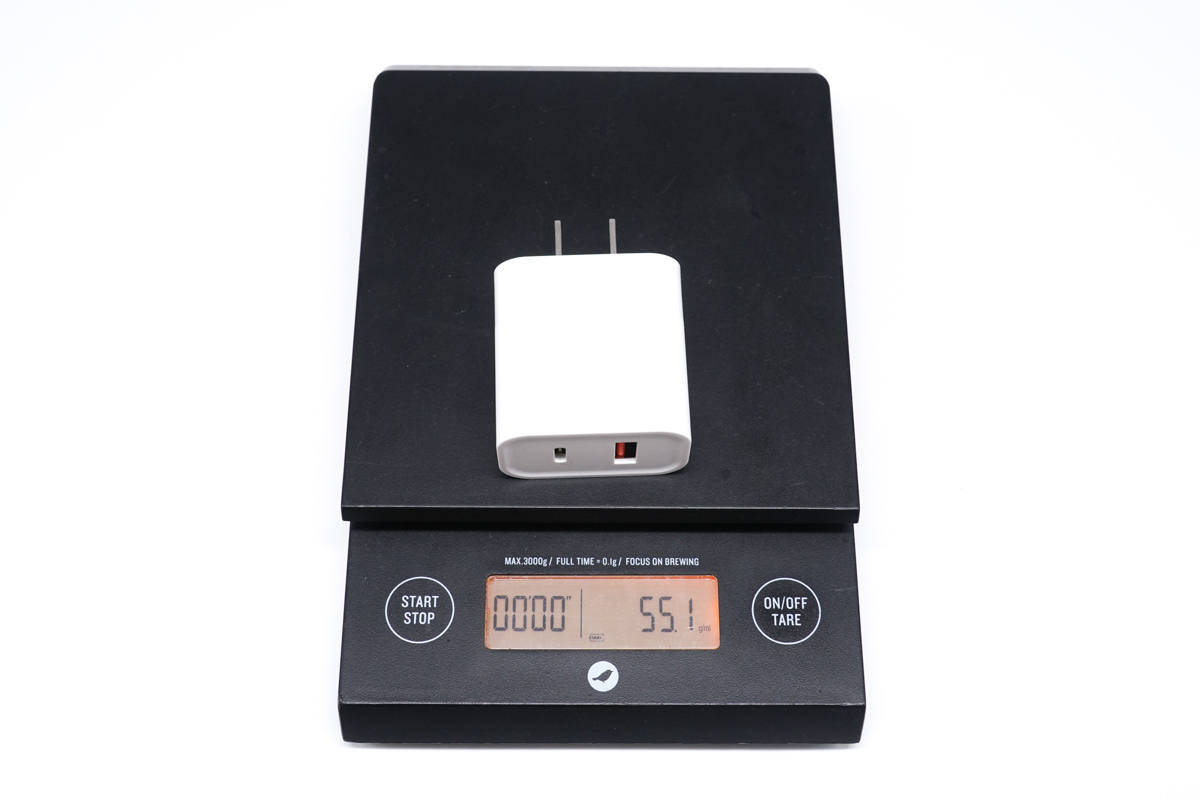

净重约为55g 。

文章图片

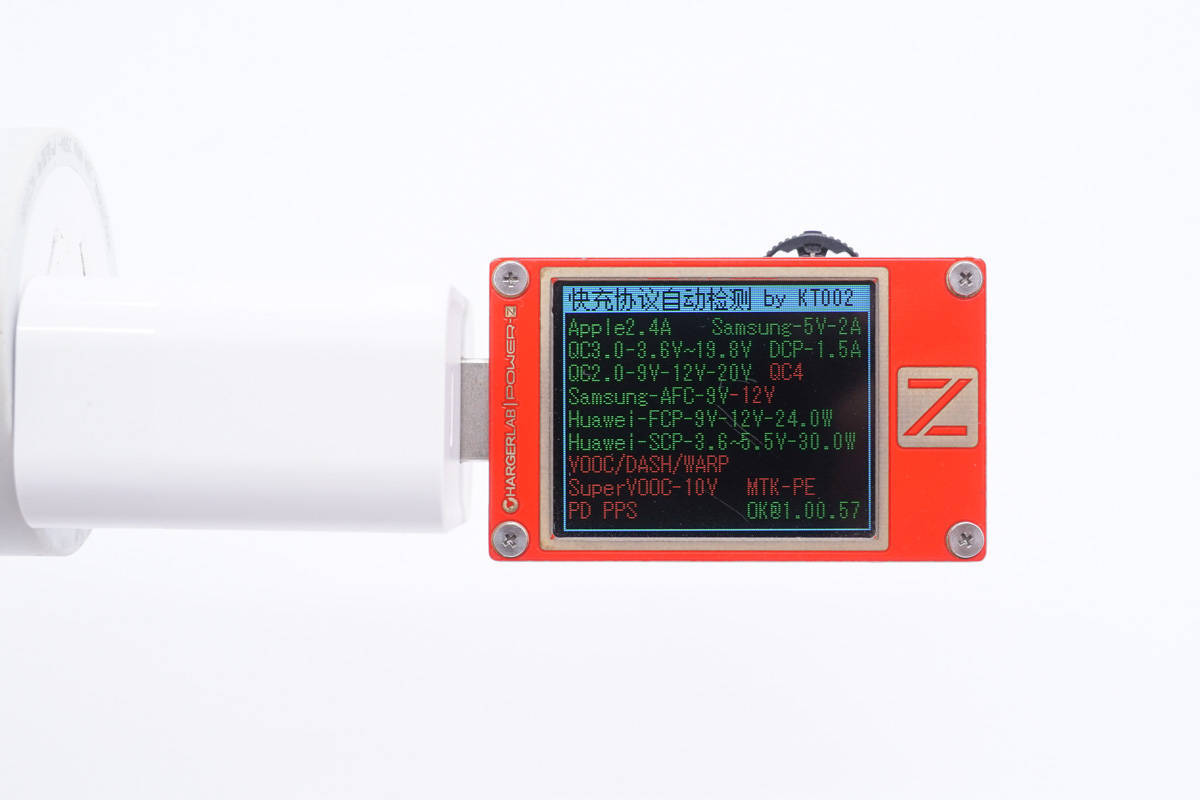

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议 ， 以及QC2.0/3.0、AFC、FCP、SCP快充协议 。

文章图片

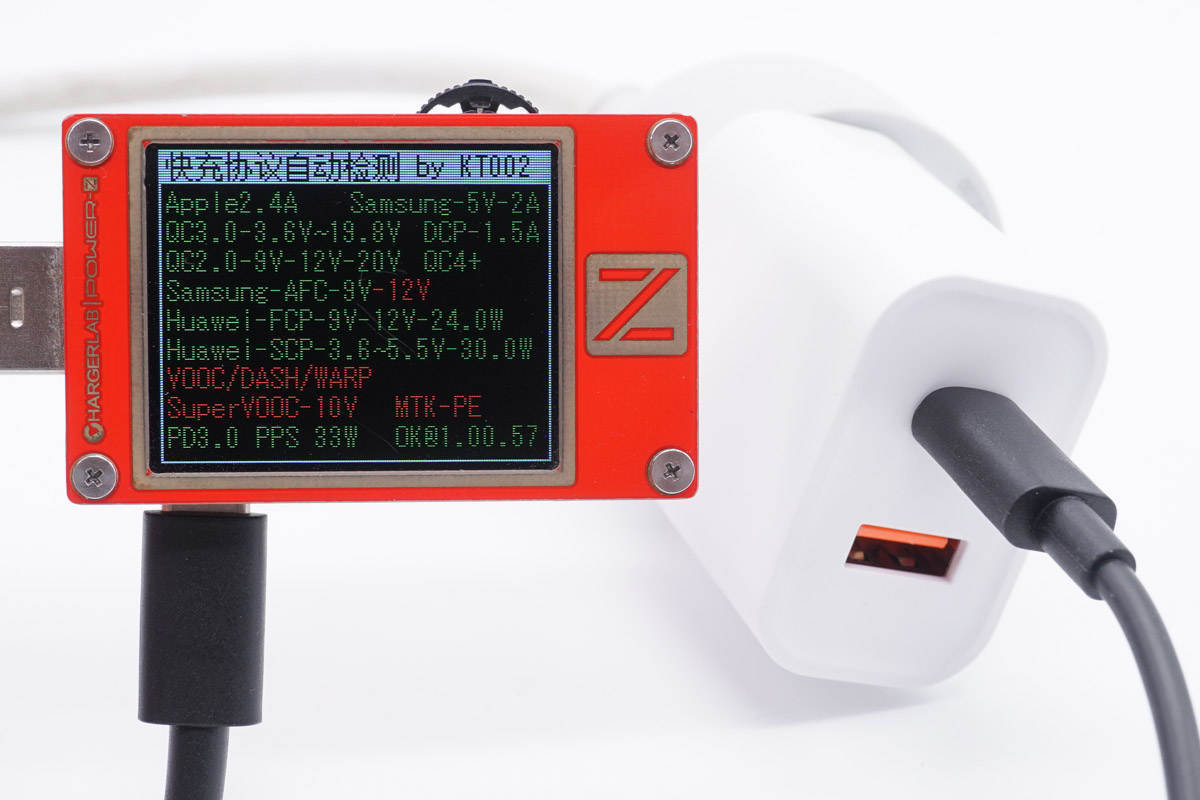

另外使用KT002测得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议 。

文章图片

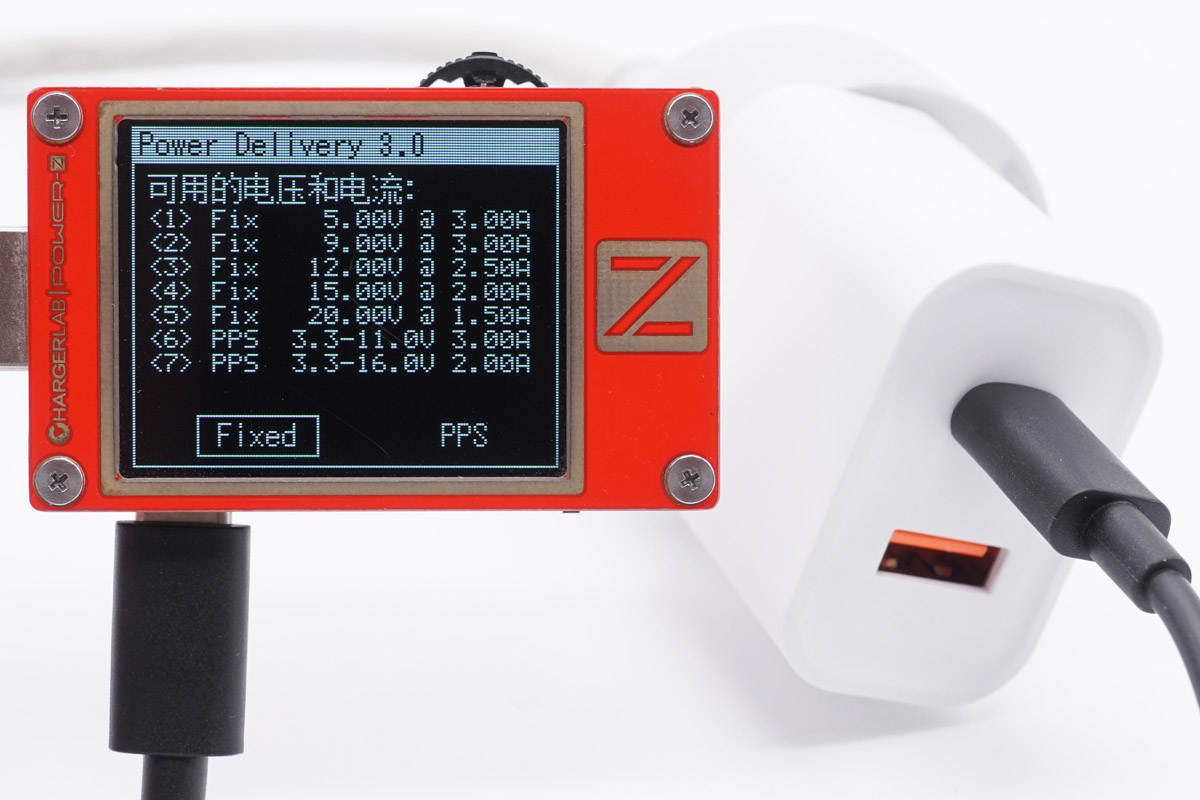

此外PDO报文显示C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位 ， 以及3.3-11V3A和3.3-16V2A两组PPS电压档位 。
二、古石科技30W充电器拆解

文章图片

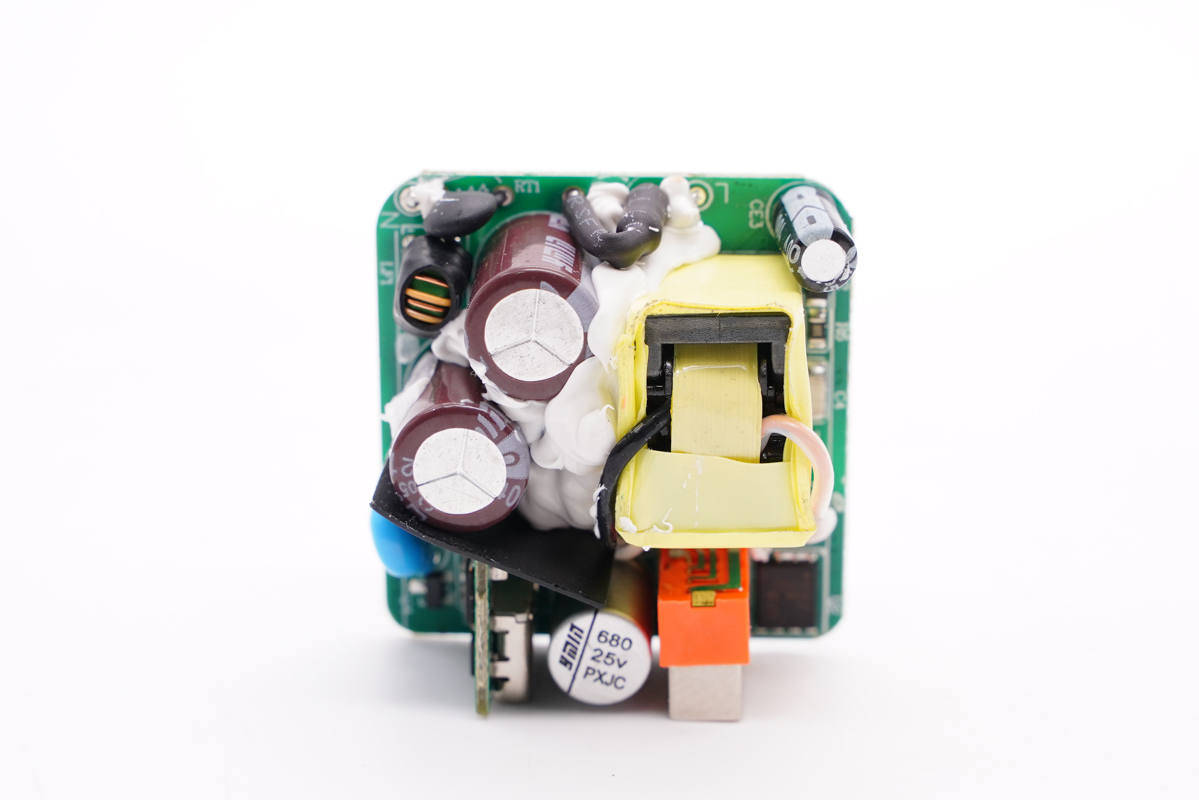

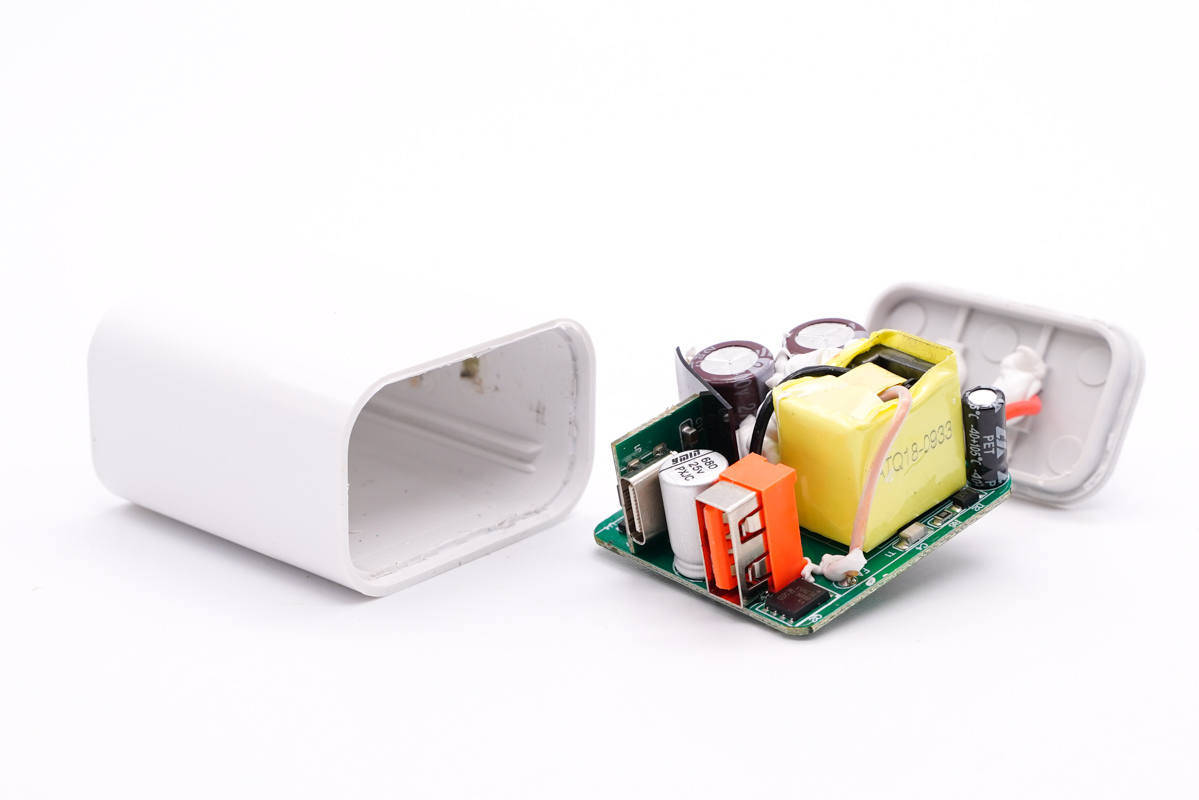

将外壳拆开取出PCBA模块 。

文章图片

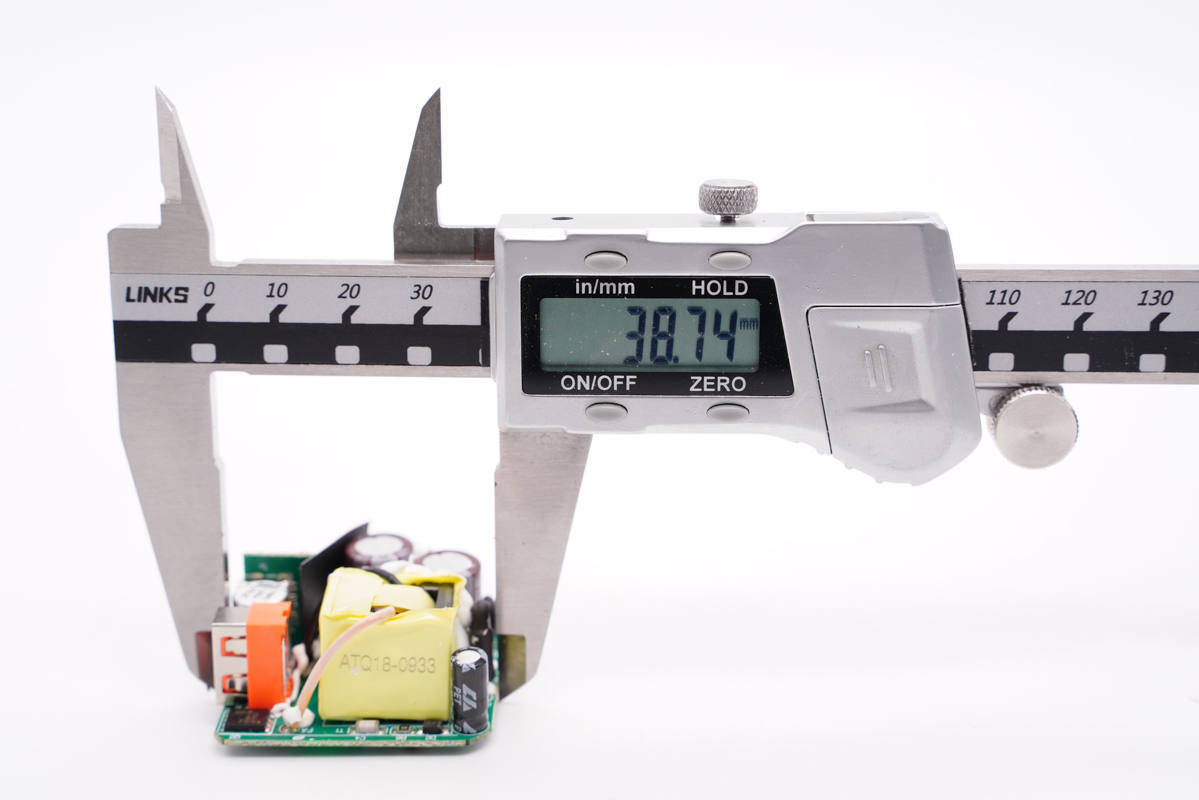

测得模块长度为38.74mm 。

文章图片

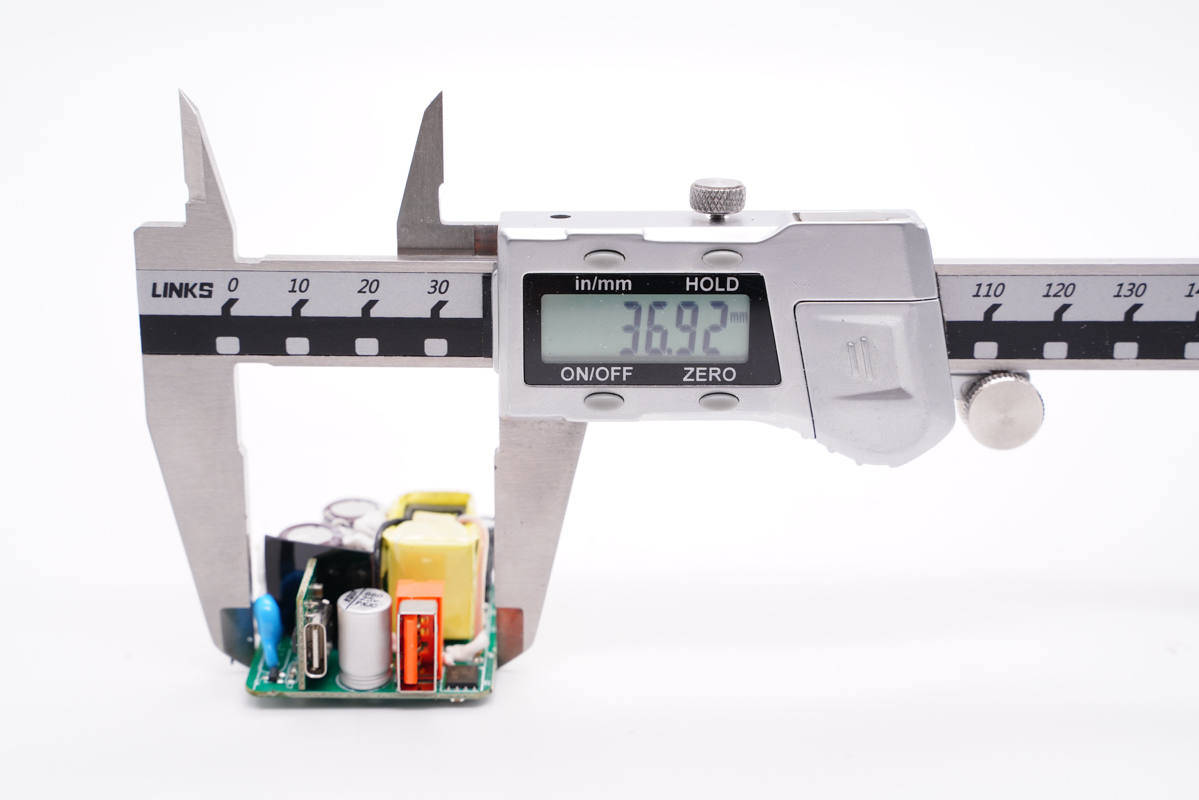

宽度为36.92mm 。

文章图片

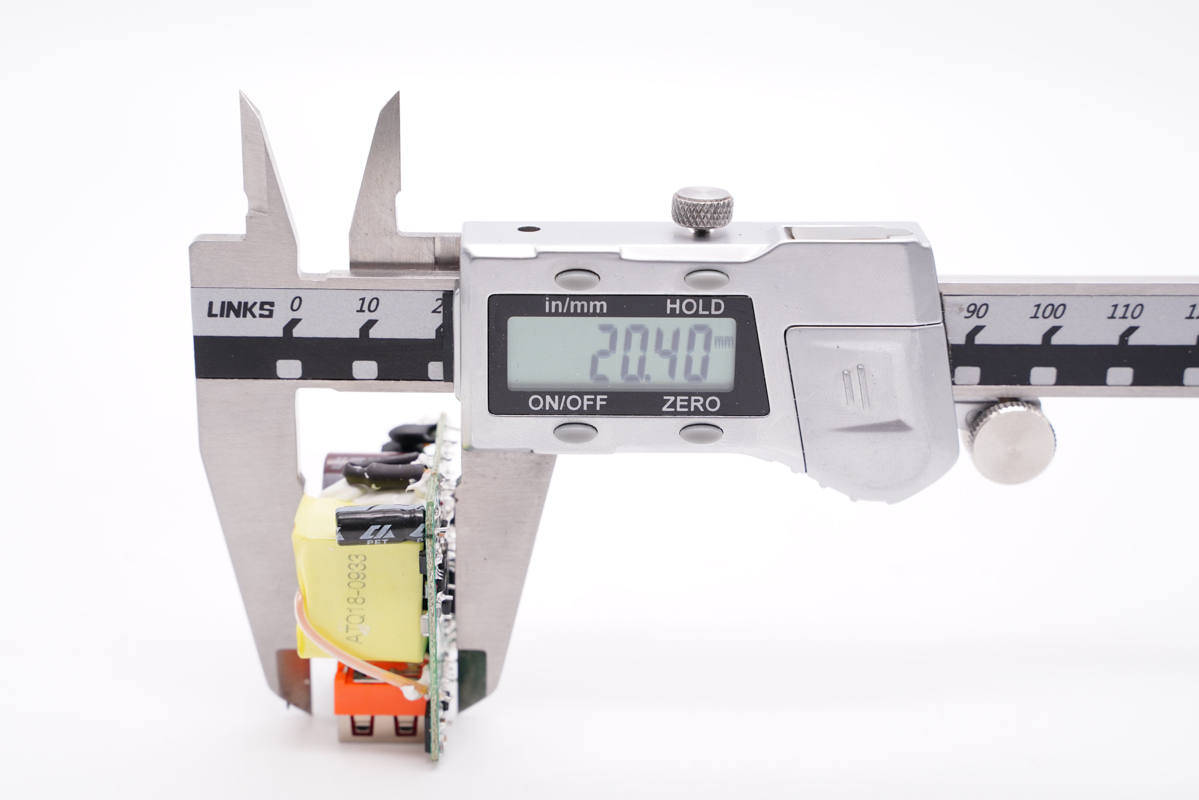

厚度为20.4mm 。
