输出VBUS开关管采用砹德曼AD30P30D3 ， 耐压30V ， 导阻14.5mΩ 。

文章图片

USB-C母座特写 。

文章图片

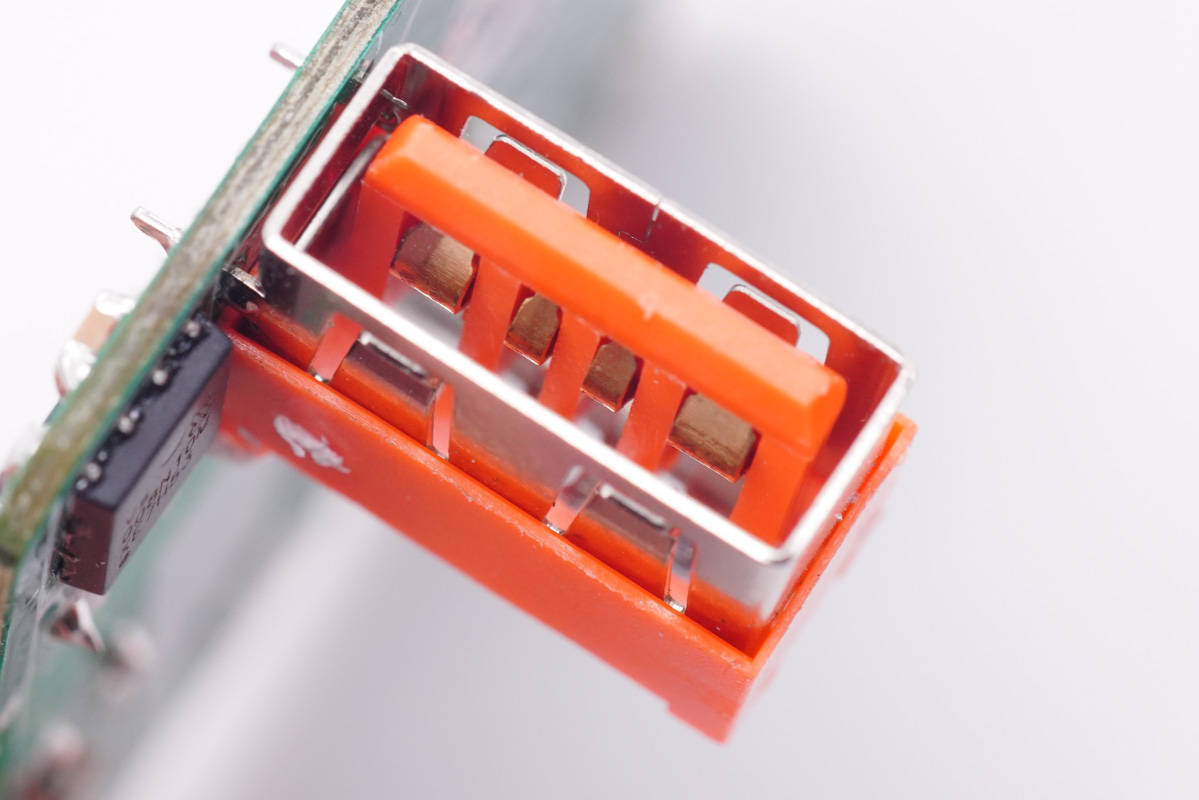

USB-A母座特写 。

文章图片

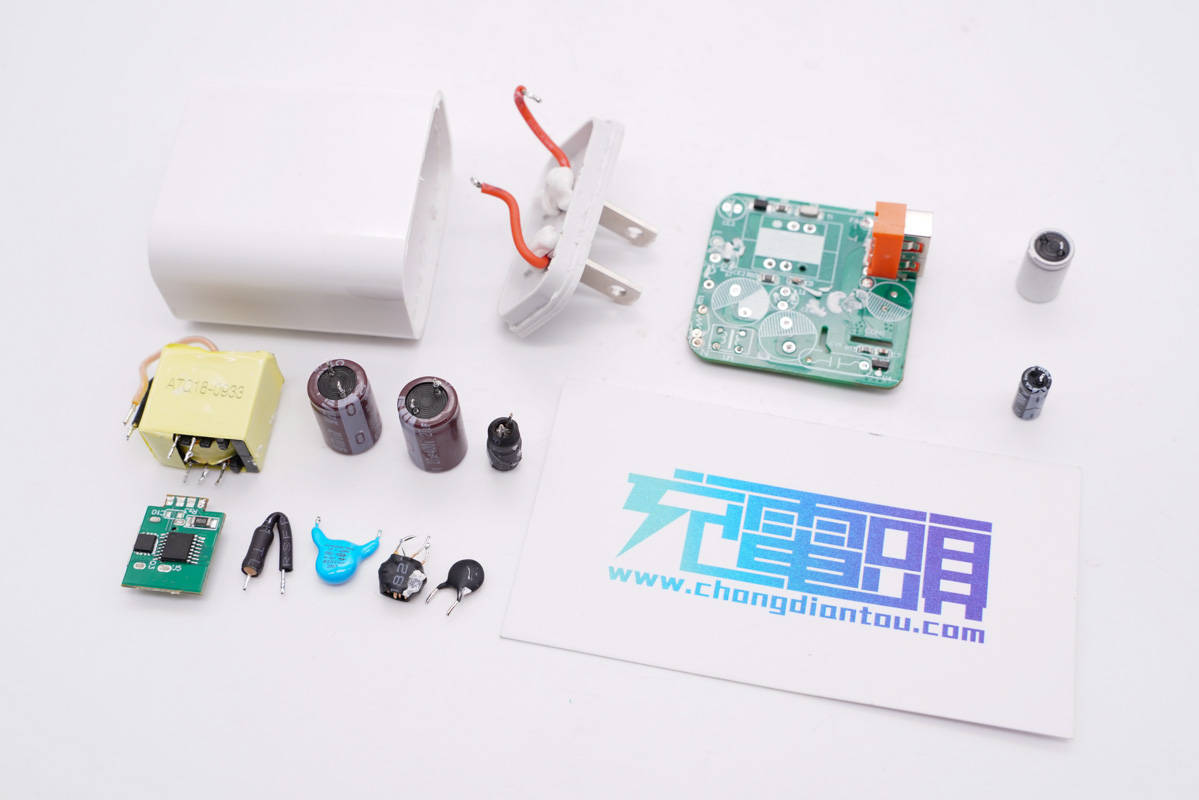

全部拆解完毕 ， 来张全家福 。
充电头网拆解总结
古石科技30W快充充电器坚固多接口和小体积 ， 兼容QC、AFC、FCP、SCP、PD3.0和PPS快充协议 ， 具备5-20V齐全固定电压档位以及3.3-11V3A、3.3-16V2A两组PPS电压档位 ， 性能强悍 ， 充分满足苹果、华为、小米等知名品牌设备快充需求 。
充电头网通过拆解了解到 ， 充电器采用茂睿芯MK2697A主控搭配英诺赛科INN650DA04氮化镓功率芯片 ， 以及同步整流控制器搭配威兆同步整流管组成开关电源 。 采用云矽半导体XPD740协议芯片控制双口输出电压 。 永铭KCX和NPX系列小体积电容滤波 ， 整体用料不错 。
