文章插图

主要关注E和N位为1代表支持

文章插图

OSPFv3协议包头：

文章插图

OSPFv3 LSA:

文章插图

ospfv3增加了8类和9类LSA
ipv6 unicast-routing ----开启IPv6路由功能

文章插图

R3 OSPFv3配置：

文章插图

R2配置ospfv3后查看路由表：

文章插图

R3(config)#interface serial 1/2
R3(config-if)#ipv6 ospf 110 area 1 instance 10---增加instance用于控制邻居两边需要一致

文章插图

地址族： AFI （IPv4 IPv6）
子地址族：SAFI (VPNV4-96位、单播、组播等）
另一种ospfv3配置方法,R1和R2之间：

文章插图


文章插图

ospfv3的router-id是IPv4地址
R2(config)#router ospfv3 110
R2(config-router)#router-id 22.1.1.1
R2#clear ospfv3 process ----重启ospfv3进程
R2(config)#in lo 0
R2(config-if)#ipv6 ospf 110 area 0--loopback 0 配置为Area0,则R2为ABR

文章插图

R2查看ospfv3路由表 ， cost 64 ipv6中计算的cost值不会累加lo 0接口的cost值 ， 而ipv4会累加lo0 到33.1.1.1的cost为65

文章插图

查看IPv6三类LSA：

文章插图

interface Loopback1
ipv6 address 2555::5/128

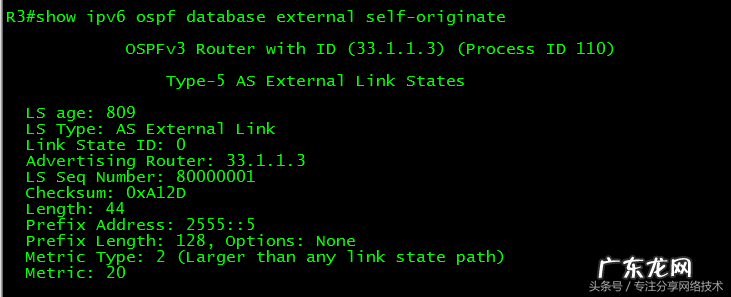

R3(config)#router ospfv3 110
R3(config-router)#address-family ipv6
R3(config-router-af)#redistribute connected ----注入直连路由lo1

文章插图

R2查看ospfv3路由：

文章插图

ospfv3 4类LSA： ASBR所在区域的ABR生成4类LSA ， 标明目标ASBR的33.1.1.3的位置

文章插图

8类LSA：

文章插图

R3(config)#interface serial 1/2
R3(config-if)#ipv6 address 2035::5/48
R3(config-if)#ipv6 address 2125::5/48

文章插图

9类LSA ：（Intra-Area-Prefix-LSA）域内的前缀LSA

文章插图


文章插图

路由汇总配置：

文章插图

R3汇总2555::5/128 -->2555::/16

文章插图
【思科网络技术培训 思科培训学校】
我们在R2查看ospfv3路由：
