电焊怎么烧才没有夹渣,怎么烧电焊没渣没气孔 _电焊

怎么烧电焊没渣没气孔呢熔渣是肯定会有的，只能说如何在焊的时候防止夹渣或者焊瘤，还有如何在过程中将熔渣吹走。
1、焊接时，熔池中的气泡在凝固时未能逸出而残留下来而形成的空穴称为气孔。处于焊缝表面的气孔称为表面气孔，处于焊缝内部的气孔称为内部气孔。
产生气孔的原因有：焊丝、焊件表面的油、污、锈、垢及氧化膜没有清除干净；乙炔或氧气的纯度太低；火焰性质选择不当；熔剂受潮或质量不好；焊炬摆幅快而大；焊蝗填充不均匀；焊接现场周围风力较大；焊接速度过快，火焰过早离开熔池；焊丝和母材的化学成分不匹配。
2、在施焊过程中要多注意你的焊道
把铁水和溶渣区分开
红的很亮的是铁水
暗一点的是熔渣。要是熔渣跑到铁水前面了就会出现夹渣。还有最重要的是焊接电流
电流小了也会夹渣还会出现焊不透的现象
大了就会咬边
出现焊瘤
。焊接电流每个人都不同
这就要靠你平时的积累下的经验手感了。其实焊接没有诀窍也没有什么技巧
只有技术和经验。
wse-300ld/315md或者zx7-400mbpro、nb-250la等一些型号的机子，这方面就做的不错

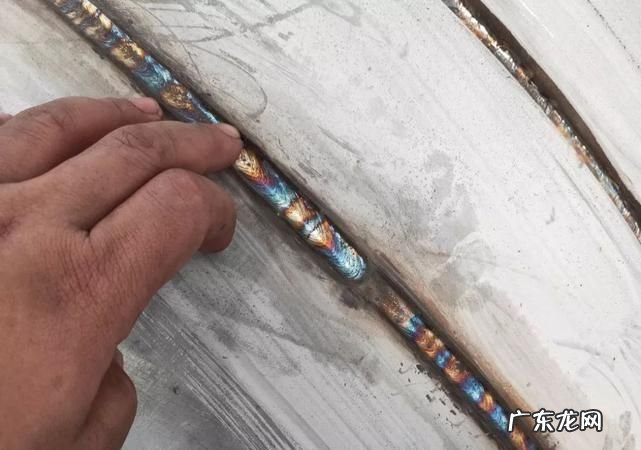

文章插图

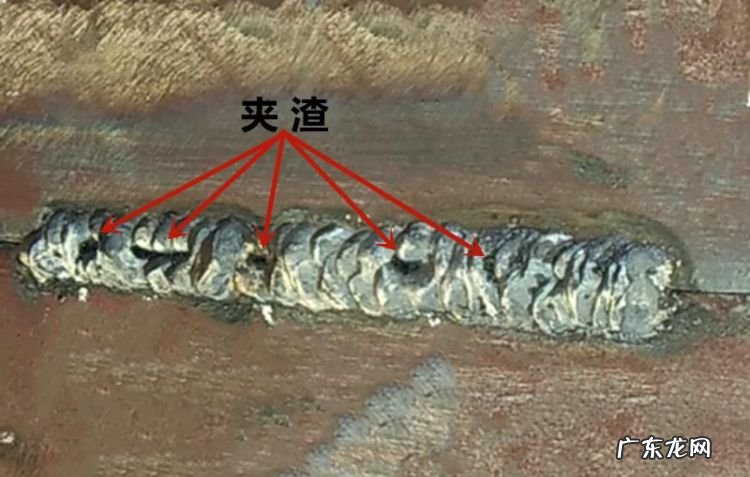

焊接过后焊缝中出现夹渣该怎么避免出现夹渣现象，首先要采用有良好工艺性能的焊条，正确选用焊接电流，选好运条的角度，焊件坡口角度不宜过小，做好敲渣工作即可避免焊渣的产生。

文章插图
请高手指教下手工电焊怎么预防夹渣对由溶渣、锈、杂物等引起的未熔合，可以用防止夹渣方法处理。
防止夹渣的措施 :
1提高焊接操作技术，焊接过程中始终要保持熔池清晰、熔渣与液态金属良好分离。
2彻底清理坡口及两侧的油污、氧化物等。
3按焊接工艺规程正确选择焊接规范。
4选用焊接工艺性好、符合标准要求的焊条。
5接头时要先清渣且充分加热，收弧时要填满弧坑、将渣排出。
焊缝怎么摆动才平整:
运条方法，圆圈形运条熔池温度高于月牙形运条温度，月牙形运条温度又高于锯齿形运条的熔池温度，在12mm平焊封底层，采用锯齿形运条，并且用摆动的幅度和在坡口两侧的停顿，有效的控制了熔池温度，使熔孔大小基本一致，坡口根部未形成焊瘤和烧穿的机率有所下降，未焊透有所改善，使乎板对接平焊的单面焊接双面成形不再是难点。

文章插图
普材焊接怎样不夹渣1、夹渣产生的原因
（1）前层焊渣未完全清除。
（2）焊接电流太低。
（3）焊接速度太慢。
（4）焊条摆动过宽。
（5）焊缝组合及设计不良。
2、夹渣的防止方法
（1）彻底清除前层焊渣。
（2）采用较高电流。
（3）提高焊接速度。
（4）减少焊条摆动宽度。
（5）改正适当坡口角度及间隙。

文章插图
【电焊怎么烧才没有夹渣,怎么烧电焊没渣没气孔】

特别声明：本站内容均来自网友提供或互联网，仅供参考，请勿用于商业和其他非法用途。如果侵犯了您的权益请与我们联系，我们将在24小时内删除。
