aoi检测原理是什么,AOI自动光学检测仪的原理是什么 _原理

aoi是什么意思【aoi检测原理是什么,AOI自动光学检测仪的原理是什么】aoi的意思：自动光学检测。

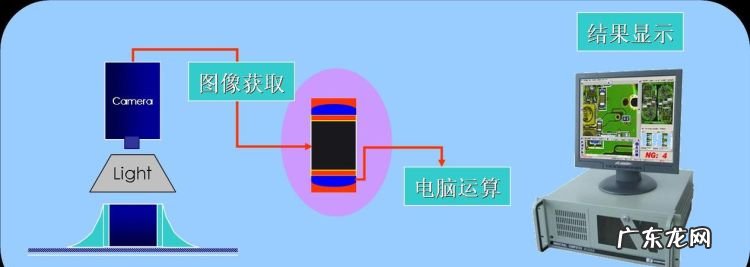

AOI的中文全称是自动光学检测，是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。AOI是新兴起的一种新型测试技术，但发展迅速，很多厂家都推出了AOI测试设备。当AOI自动检测时，机器通过摄像头自动扫描PCB，采集图像。

文章插图
测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。【分支机构，遍布全国】。AOI从镜头数量来说有单镜头和多镜头，这只是技术方案实现的一种选择，很难说那种方式就一定好。
因为单镜头通过多个光源的不同角度照射也能得到很好的检测图像。特别是针对无铅焊接的表面比较粗糙，会产生形状不同的焊点，容易形成气泡，并且容易出现零件一端翘立的特点，新的AOI设备也都进行了适应性的硬件和算法的更新。

文章插图

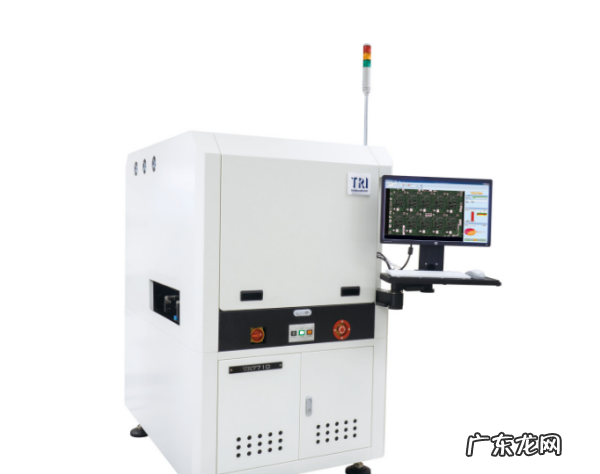

RegemMarr研祥金码“屏检专家”——屏检检测解决方案，基于独家AI人工智能、核心图像处理算法、极速光学成像等业界领先技术，搭载多套高分辨率相机和光学系统，精于智慧屏、智能电规、显示屏、一体机等显示设备智能化综合检测，助力客户降本、增效、降存、提质。
面板aoi设备是检测什么的1. 什么是AOI设备
AOI是自动光学检测（Automatic Optical Inspection）的缩写，是一种利用光学原理进行检测的自动化设备。它主要用于对印刷电路板（PCB）等电子元器件的质量进行检测，通过高速高精度的拍照和图像处理技术，能够实现对元器件安装、焊接、贴片等过程中的缺陷检测、焊点质量检测、引脚位置偏差检测等多种功能。
2. AOI设备的工作原理
AOI设备主要包括光源、CCD相机、图像采集卡、运动控制卡、运动平台、控制箱等组成部分。在运作过程中，首先通过光源将光线照射到待检测的器件表面，然后CCD相机对器件表面进行拍照，将拍摄的图片传输到控制箱内的图像采集卡。图像采集卡将原始图片经过数字信号转换和图像处理后，形成高清的数字图像，然后通过运动控制卡控制运动平台将待检测的器件按照一定的路径逐一传送到CCD相机下面，相机不断地拍摄图像，将数字信号经过图像处理，最终形成器件的检测报告。
3. AOI设备的应用场景
AOI设备主要应用于电子工业中对电路板质量的检测和分析。PCB是电子产品中必不可少的组成部分，具有较高的精度和复杂的结构，而且在不同阶段可能会面临各种各样的质量问题，如元器件安装不良、引脚接触不良、焊接质量不良等问题。通过AOI设备的应用，可以快速、准确地对这些问题进行检测和分析，让工业生产更加智能化、高效化。
4. AOI设备的优势和劣势
AOI设备具有以下优势：
高效性：在同等大小的空间内，AOI可以进行高速的数字图像处理和识别，大幅度提高了检测的速度和精度。
可靠性：AOI采用了先进的数字信号处理技术和图像匹配算法，可以准确地检测出缺陷，排除了传统视觉检测的人为误差。
灵活性：AOI系统可根据需求进行定制，可根据不同的应用场景进行灵活组合，提高其适用范围。
但是，AOI设备也存在一些劣势：
成本较高：AOI系统采用了先进的光学和图像处理技术，价格相对较高，对部分小企业来说成本较高。
检测限制：由于AOI检测过程是在平面上进行的，因此可能存在无法检测的情况，如焊点底部的缺陷等较难以检测的缺陷。
5. AOI设备的未来发展趋势
随着工业智能化水平的不断提高，AOI设备也将在未来有持续增长的趋势。未来AOI设备技术还将在以下方向进行开发和改进：
智能化：将机器学习和人工智能等技术引入到AOI设备中，进一步提高其检测精度和效率。
多功能化：AOI设备将逐步发展为多种功能的综合检测系统，可以对器件的外观、尺寸、镀层等多个维度进行检测和分析。
6. 总结
AOI设备是目前工业智能化领域的重要成果之一，它采用现代光学与图像处理技术，可以有效提高电路板等电子器件的检测速度、准确性和可靠性。随着工业技术的不断推进和创新，AOI设备将在未来更加智能化、高效化、多功能化，为工业生产带来更多便利和贡献。

文章插图
面板aoi设备是检测什么的aoi设备是检测自动光学的。
AOI的全称是自动光学检测，是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。AOI是近几年才兴起的一种新型测试技术，但发展较为迅速，很多视觉检测设备厂家都推出了AOI测试设备。
当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。

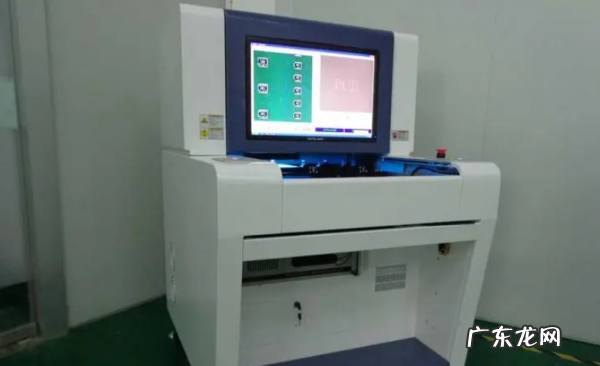

早期AOI自动光学检测设备大多被拿来检测IC（积体电路）封装后的表面印刷是否有缺陷，随着技术的演进，现在则被拿来用在SMT组装线上检测电路板上的零件焊锡组装后的品质状况，或是检查锡膏印刷后有否符合标准。

文章插图
AOI检测设备的功能
自动光学检测仪主要是通过光学原理、权值成像差异数据分析原理、颜色提取方法、相似性原理和二值化原理等来执行检测的。发现缺陷并进行图像比对方法，是新兴起的一种新型测试技术，很多厂家都推出了AOI测试设备。
AOI技术向智能化方向发展是SMT发展带来的必然要求。在SMT的微型化、高密度化、快速组装化、品种多样化发展特征下，检测信息量大而复杂，无论是在检测反馈实时性方面，还是在分析、诊断的正确性方面，依赖人工对AOI获取的质量信息进行分析、诊断几乎已经不可能，代替人工进行自动分析、诊断的智能AOI技术成为发展的必然。
以上内容参考
自动光学检测AOI原理AOI自动光学检测仪的原理：

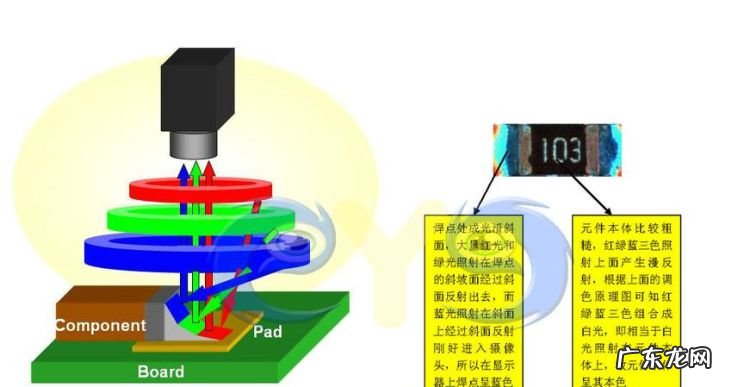

人认识物体是通过光线反射回来的量进行判断，反射量多为亮，反射量少为暗。AOI与人判断原理相同。AOI通过人工光源LED灯光代替自然光，光学透镜和CCD代替人眼，把从光源反射回来的量与已经编好程的标准进行比较、分析和判断。目前最常用的图像识别算法为灰度相关算法，通过计算归一化的灰度相关来量化检测图像和标准图像之间的相似程度。
灰度相关的取值介于“0”和“1000”之间，“1000”代表图像完全相同， “0”代表图像完全不同，一般通过设定一个临界相关值（如650）来判断检测图像是否发生变化。相关值大于或等于临界相关值的为正常图像（元件或焊点正常），而小于临界相关值的为异常图像（元件或焊点异常）本社导入的AOI设备采用归一化的彩色相关算法，以RGB三基色的阶调度进行计算相似度。
AOI是近几年才兴起的一种新型测试技术，但发展迅速很多厂家都推出了AOI测试设备。当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。【官网通道，线上支持】

文章插图
