空气能热泵两联供系统设计应该注意什么？供暖

文章图片

空气能热泵两联供系统凭借环保、节能、舒适等特点在暖通行业中快速崛起，尤其对于南方用户有着很大的吸引力。空气能热泵要想发挥出良好的特性需要设计人员和安装人员进行深入的沟通和配合，毕竟空气能两联供系统的设计不同于多联机系统设计，也与常规的水系统设计有很大的区别，对技术人员的设计能力和安装水平有着更高的要求，需要施工人员对系统有着深入了解，才能更加全面的掌握设计的核心关键点。

空气能热泵两联供系统设计应该考虑哪些因素？1、供水和回水温差设计
根据《辐射供暖供冷技术规程》规定“热水地面辐射供暖系统的供回水温度应由计算确定，供水温度不应高于60℃ ，供回水温差不宜大于10℃ ，并且不宜小于5℃ 。民用建筑供水温度宜采用35℃-45℃ 。 ”目前，市面上利用空气能热泵两联供系统供暖时，机组的供水温度一般设定在35℃-45℃之间，都在规范推荐的范围以内，再结合智能控制技术和变频技术，在设定机组供水温度的同时还可以根据室外环境温度自动调整供水温度，实现机组变水温控制，使系统能够更加高效的运行。
【空气能热泵两联供系统设计应该注意什么？】

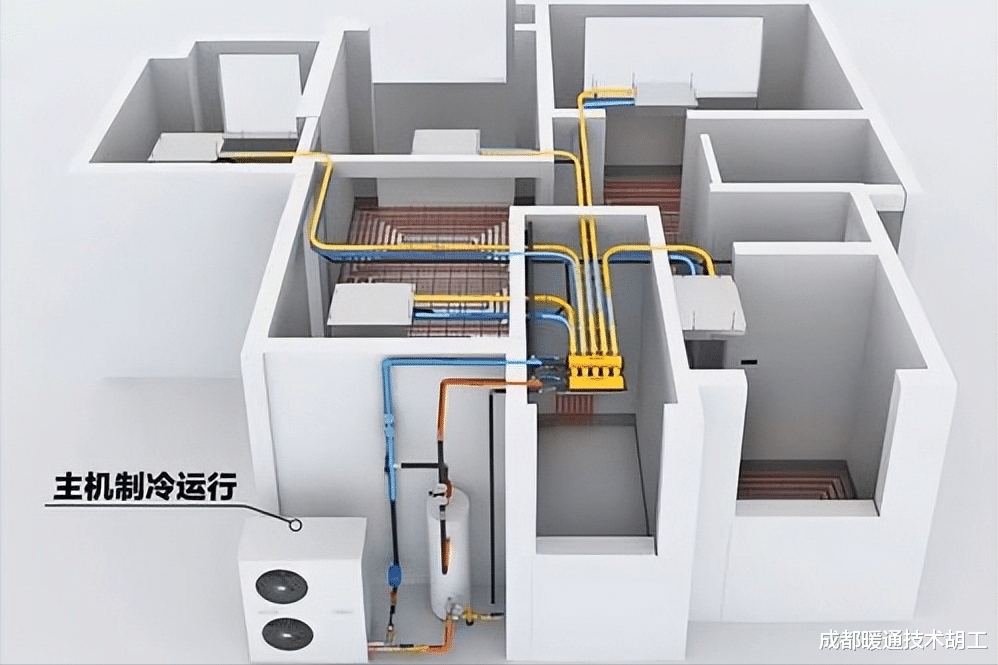

空气能热泵两联供系统分为天水地水和天氟地水。
对于天水地水系统而言，夏季制冷的时候，依靠风机盘管实现制冷效果，供水和回水的设计温度通常取值7℃和12℃ ，保持5℃的温差，冬季制热的时候，依靠地暖实现供暖效果，采用同一套水泵来推动水循环，系统水流量相同，也应该采用5℃的温差进行采暖供水和回水的温度设定。
对于天氟地水系统而言，夏季制冷的时候，依靠氟系统室内机实现制冷效果，冬季制热时，采用地暖实现供暖效果。当温差取值过大的时候，系统的流量过小，出现低于系统最小流量的情况时，机组会发出警报，甚至出现停机的情况。此外，温差过大还会影响室内单位面积的散热量，影响房间的舒适性，此时建议按照8℃-10℃的温差进行设计，可以满足《辐射供暖供冷技术规程》的规定，也可以实现大温差、小流量正常运行，出现流量变小时可以减小管道的管径来进行流量的改变，从而降低成本。

管道回路设计

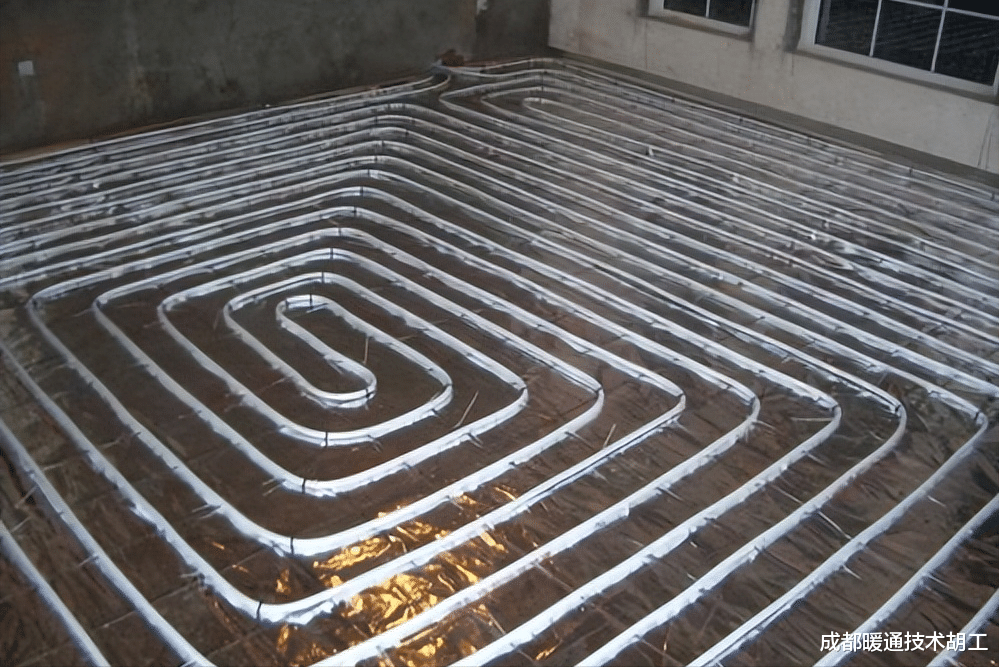

地暖系统需要根据房间的布局，出具施工图，最终布设出合理的地暖管道。管道间距通常设置在15公分-20公分之间，可以通过房间供暖面积除以管道间距大致算出单个回路管道的长度，地暖单个回路的长度不能超过120米，再采用房间供暖总面积除以单个回路最大供暖面积计算出管道的回路数量，分集水器的回路一般不超过9路。

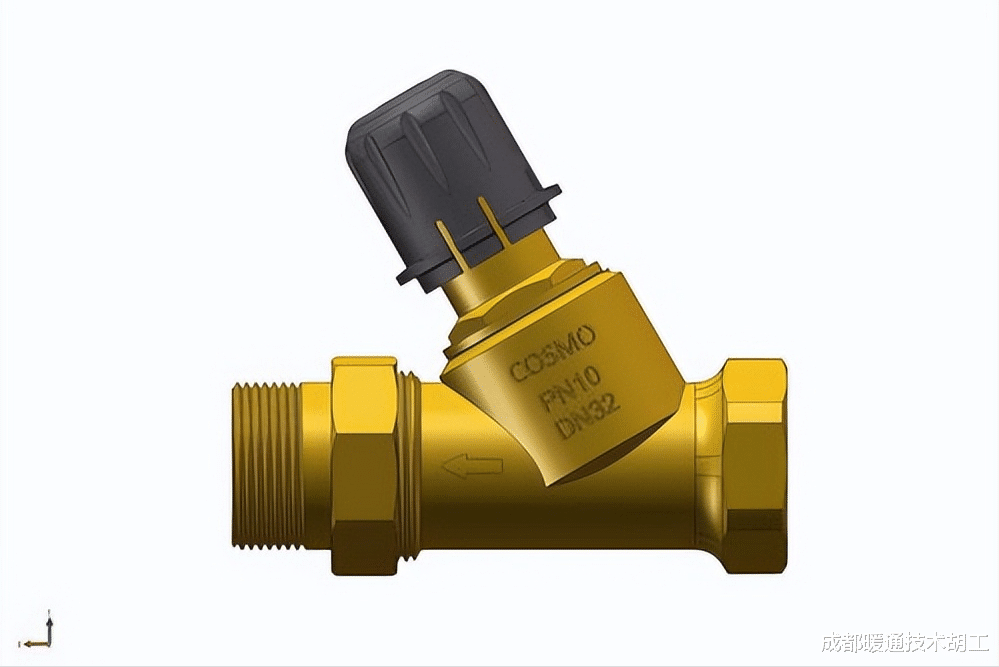

水力平衡设计
管道系统中的总阻力损失可以通过区域热负荷、供水和回水温度、管径和管道长度等参数计算出来。当供回水温差为7℃的时候，热负荷为18.6千瓦，流量为2285千克/小时，管长为160米，管径为De25（外经）60米， De20（外经）100米，测得阻力为86KPa ，即8.6米。
