看了一圈，似乎都没有说清网线为什么必须按顺序接水晶头。
先说说网线吧，我们所说的网线，其实学名叫双绞线，是由两条外面被覆塑胶类绝缘材料 | 内含铜缆线，互相绝缘的双线互相缠绕（注：一般以顺时针缠绕），绞合成螺旋状的一种电缆线。
为什么要这样绞在一起？其实是由它的「物理特性」决定的，因为实践证明，这样做可减少发送中信号的衰减，减少串扰及噪声，并改善了对外部电磁干扰的抑制能力。
其实这是一套电信行业协会制定的标准，如TIA-568A线序/TIA-568B线序等标准，按理来说，这本没什么可说的，因为标准就是规定，标准就像是我们所说的普通话被规定为国语一样。
但其实要究其历史，还是有点说的。
比如我们知道，在100M的以太网环境中，双绞线中12、36号线对用来收发数据信号，而45号线对用来留作收发语音信号。
比如TIA-568B线序规定：
橙白 | 橙 | 绿白 | 蓝 | 蓝白 | 绿 | 棕白 | 棕。
那为什么不直接规定为：
橙白 | 橙 | 绿白 | 绿 | 蓝白 | 蓝 | 棕白 | 棕。
这样多方便，是不是？为什么不这样来排序呢？
有一种说法是这样的。
说这是为了让电话线RJ11的水晶头能够直接插到RJ45的插座里面去，并且和里面的45号线接触到，这样就不用转换接口就能直接实现电话的接入了，真正让里面45号线起到电话线的作用。
有的人可能会问为什么是和其中的45号线接触呢？
因为RJ11水晶头插进去只能插到中间位置，所以只能把电话备用线对放到中间也就是45号线对的位置，这样也就被迫无奈将原本想一块儿的34号线对分开，变成36号线对，留出45线对用来电话线备用线对。
这样原本工整的:
橙白 | 橙 | 绿白 | 绿 | 蓝白 | 蓝 | 棕白 | 棕
也就被迫变成了现在这种:
橙白 | 橙 | 绿白 | 蓝 | 蓝白 | 绿 | 棕白 | 棕
这或许就是TIA-568B线序的由来，明白了吧。
事实上，并不一定要严格顺序来接水晶头，其实只要两端线序正确，什么颜色其实无所谓的。但是，无规矩不成方圆，不能由你的喜好随便来，否则这个世界就乱套了。
1.双绞线简介
双绞线可按其是否外加金属丝套的屏蔽层而分为非屏蔽双绞线（Unshilded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）。从性价比和可维护性出发，非屏蔽双绞线在局域网组网中作为传输介质起着重要的作用。在EIA/TIA-568标准中，将双绞线按电气特性区分为：三类线、四类线、五类线、六类线、七类线。网络中最常用的是三类线和五类线，三类线是2对4芯导线，五类线是4对8芯导线，且使用8种不同颜色（橙白、橙、绿白、蓝、蓝白、绿、棕白、棕）而进行区分。如图2.1所示，显示了5类UTP中导线的颜色与线号的对应关系。

文章插图

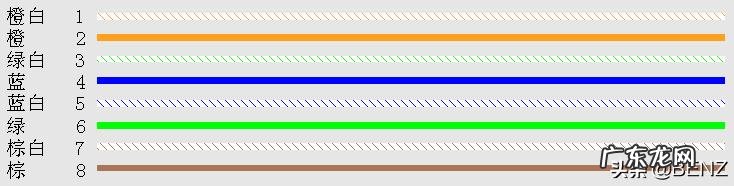

图2.1UTP中导线的颜色与线号的对应关系
5类UTP主要作为10Base-T和100Base-TX网络的传输介质，但10Base-T和100Base-TX规定以太网上的各站点分别将1、2线作为自己的发送线，3、6线作为自己的接收线，
如图2.2所示。

文章插图
图2.2以太网中的收发线对
为了将UTP与计算机、集线器（HUB）等其它设备相连接，每条UTP的两侧需要安装RJ-45水晶头。如图2.3所示，显示了RJ-45接口和一条带有RJ-45水晶头的UTP 。

文章插图
图2.3RJ-45接口和水晶头
带有RJ-45水晶头的UTP可以使用专用的剥线/压线钳制作。根据制作过程中线对的排列不同，以太网使用的UTP分为直通UTP线和交叉UTP线。
