2.直通UTP线
在通信过程中，计算机的发线要与集线器的接收线相接，计算机的收线要与集线器的发线相连 。但由于集线器内部发线和收线进行了交叉，如图2.4所示，因此，在将计算机连入集线器时需要使用直通UTP线 。
文章插图
图2.4直通UTP电缆的使用
直通UTP线中水晶头触点与UTP线对的对应关系如图2.5所示 。
文章插图
图2.5直通UTP线的线对排列
3.交叉UTP线
计算机与集线器的连接可以使用直通UTP线，那么集线器与集线器之间的级联使用什么样的线缆呢？
集线器之间的级联可以采取两种不同的方法 。如果利用集线器的级联端口（直通端口）与另一集线器的普通端口（交叉端口）相连接，如图2.6所示，那么普通的直通UTP线就可以完成级联任务 。如果利用集线器的普通端口（交叉端口）与另一集线器的普通端口（交叉端口）相连，如图2.7所示，则必须使用交叉UTP线 。
文章插图
图2.6利用级联端口（直通端口）与另一集线器的普通端口（交叉端口）级联
文章插图
图2.7利用两个集线器的普通端口（交叉端口）级联

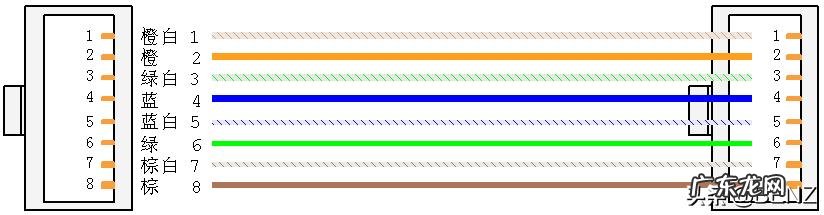

交叉UTP线中水晶触点与UTP线的对应关系如图2.8所示 。
文章插图
图2.8交叉UTP线的线对排序
