创作立场声明：无线遥控学习笔记
无线遥控模块广泛地运用在遥控开关、车辆解锁、车库门控制、门禁系统等领域 。一套遥控接收设备由发射部分和接收部分组成 ， 发射器可以将控制者的控制按键经过编码 ， 调制到射频信号上面 ， 然后发射出无线信号 。而接收器是将接收到的无线信号进行解码 ， 从而得到与控制按键相对应的信号 ， 然后再去控制相应的电路工作 。
发射器与接收器两者之前的通信频率常见的有 315Mhz 和 433Mhz ， 发射器有单通道~四通道的 。接收电路按工作方式可以分成超外差接收方式和超再生接收方式 ， 按输出类型的不同又分为带电输出与不带电输出 。本文将聊一聊关于无线遥控的这些事儿 。
一、遥控信号接收方式遥控模块按信号接收方式分为两种：超外差接收模块与超再生接收模块 ， 百度了两者的原理摘抄如下（看看就行 ， 不必理解）：

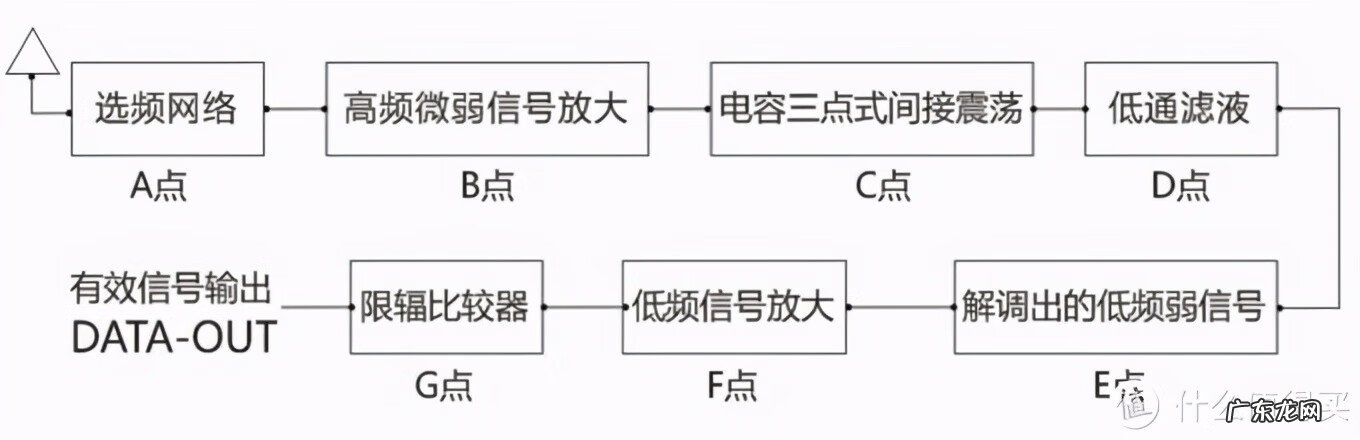

1. 超再生超再生是一种直放式接收机 ， 是利用正反馈原理 ， 把经过放大了的信息回馈到输入端 ， 再放大、循环 ， 信号本身不经过变频 ， 直接进行处理 ， 具有电路简单、灵敏度高、体积小 ， 成本低等优点 ， 也有灵敏度不稳定、选择性差、抗干扰能力差等缺点 。超再生检波电路常用于对选择性和信噪比要求不高的简单无线遥控通信设备(如防盗器等产品) 。
【315m接收原理 315t.m什么意思】
文章插图

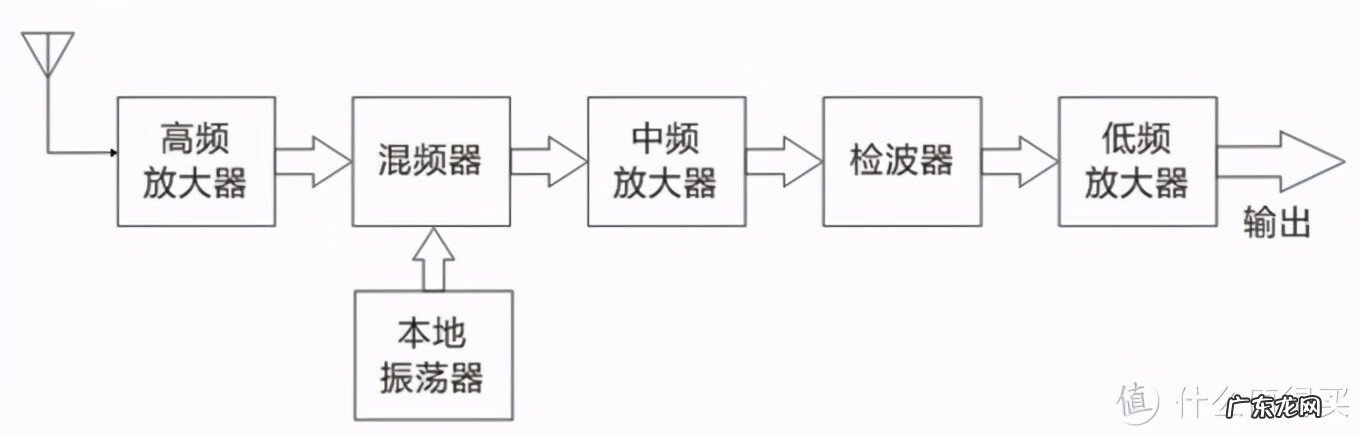

2. 超外差超外差式解调电路是设置一本机振荡电路产生振荡信号 ， 与接收到的载频信号混频后 ， 得到中频(一般为 465kHz)信号 ， 经中频放大和检波 ， 解调出数据信号 。由于载频频率是固定的 ， 所以其电路要简单一些 。超外差式接收机优点是频率稳定 ， 抗干扰能力好 ， 和单片机配合时性能比较稳定 ， 缺点是灵敏度比超再生低 ， 价格远高于超再生接收机 。
文章插图

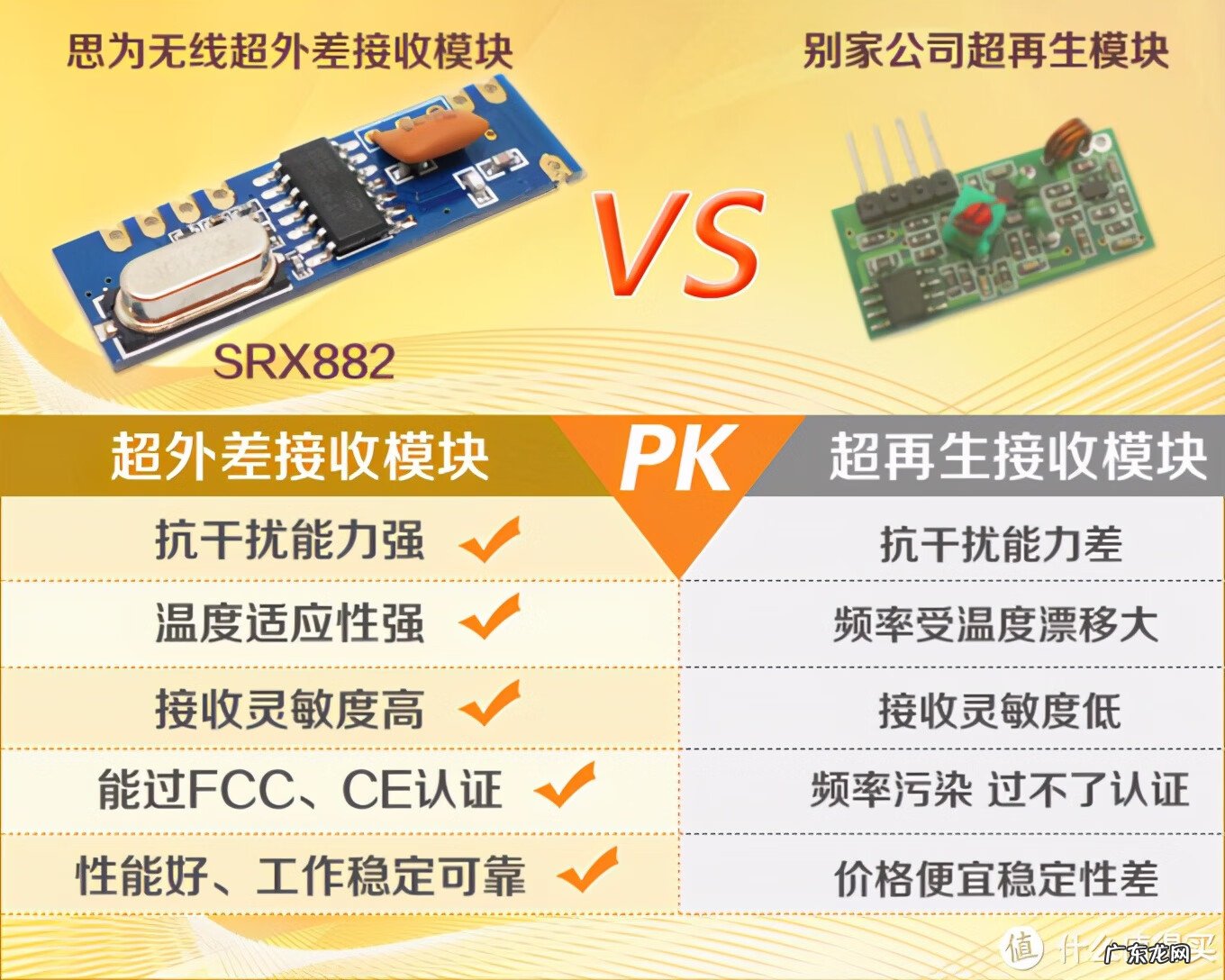

某厂家的超外差接收模块与超再生模块的比较：
文章插图
二、固定码与学习码遥控器上的按键怎么知道控制的是哪一个模块呢？就要了解一下「固定码」与「学习码」：
- 固定码：接收模块和遥控是一一对应的 ， 买接收模块的时候会配一个遥控器 ， 其他遥控器控制不了 。优点是：稳定 ， 缺点是：不安全 ， 容易重码 ， 而且很容易被复制 。
- 学习码：使用前需用无线遥控器对准接收模块上的学习按键进行对码学习完成配对 ， 可以自定义是哪个键来控制哪个模块 ， 重码率和保密性相对较好 。
要判断遥控模块采用的是固定码还是学习码 ， 只需要打开外壳看下里面的芯片：固定码无线遥控器主要是采用 2260/2262/2264 等编码芯片 ， 所配对的接收解码芯片是 2270/2272/2294；学习码无线遥控器主要是采用 1527/2240/101 等学习码芯片 。
