在实际工程中 ， 砖混结构中的构造柱和框架填充墙中的构造柱有着截然不同的施工工艺；实际计算构造柱钢筋量时 ， 也存在截然不同的构造；本文就目前砌体填充墙中构造柱施工中常见的做法给予简单分析 ， 下面我们将分砖混结构和框架填充墙结构来进行分别阐述构造柱的施工工艺及钢筋工程量计算方法：

首先我们先看看框架填充墙结构中的构造柱的施工做法；在框架填充墙结构中 ， 构造柱并不是承重柱 ， 不参与主体结构的抗震受力分析中 ， 框架填充墙的构造柱在遇到非圈梁时 ， 不需要配置箍筋 ， 所有构造柱均是等待主体结构施工完毕后 ， 在进行二次结构构造柱的施工；既然在后期施工 ， 那么在主体结构施工阶段就得找好后砌墙中的构造柱的位置 ， 然后根据施工方案的规定 ， 进行相应的施工做法；目前在施工现场同常采用如下几种施工做法：

做法一：主体结构施工完毕 ， 二次结构时根据所放出的填充墙线位置 ， 用电钻在构造柱纵筋位置进行打孔 ， 然后用结构胶采用植筋的方式进行构造柱施工 ， 来实现构造柱与上下部梁的拉结 。

做法二：在主体结构楼板混凝土浇筑前 ， 根据建筑施工图确定好构造柱的位置 ， 在每层构造柱在下部梁中预埋插筋 ， 插筋的锚固长度由设计人员在结构设计总说明中注明 ， 插筋露出与构造柱纵筋的搭接长度由设计人员在结构设计总说明中注明 ， 搭接区箍筋问距不超过100mm ， 来实现构造柱与下部梁的拉结 。 在每层构造柱顶端主体结构框架(非框架)梁底或板底位置放置预埋件 。 后期二次结构施工时 ， 将其纵筋水平弯折后与上部梁中底部预埋的铁件焊接 ， 来实现构造柱与上部梁的拉结；焊接长度单面焊时不小于10d ， 双面焊时不小于5d ， d为构造柱纵向钢筋直径 。 为满足构造枉不限制上下梁相对变形的要求 ， 当构造柱混凝上浇至距梁底200mm时 ， 换成水泥砂浆浇至主体框架梁底 。 这样构造柱顶部在上下梁有相对变形时具有一定的可压缩性 ， 从而不会影响上下梁的相对变形 。

做法三：在主体结构楼板混凝土浇筑前 ， 根据建筑施工图确定好构造柱的位置 ， 在构造柱的底部预留插筋 ， 插筋露出板面的长度满足搭接长度即可 。 在构造柱的顶面梁底为板底位置的梁底模或板底模板上打孔预留插筋 。 后期二次结构施工时 ， 将构造柱纵筋与上下预留的钢筋进行搭接即可；来实现构造柱与上下部梁的拉结 。 插筋的锚固长度由设计人员在结构设计总说明中注明 ， 插筋露出与构造柱纵筋的搭接长度由设计人员在结构设计总说明中注明 ， 搭接区箍筋问距不超过100mm 。

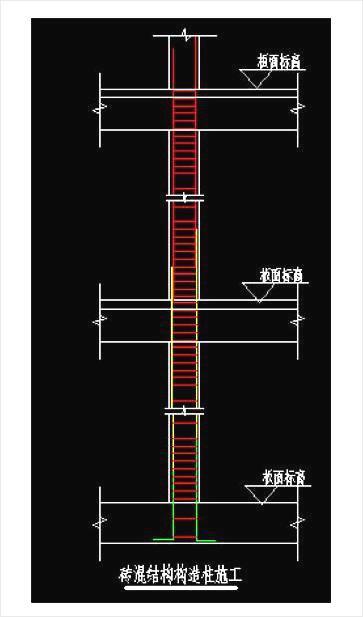

其次我们看看多层砌体房屋中结构中的构造柱施工做法 ， 在砖混结构中构造柱上下需要连续贯通 ， 且在非圈梁或圈梁时 ， 箍筋需要加密配置；此时构造柱应作为圈梁或非圈梁的支点；

综上所述 ， 软件在处理构造柱时 ， 需要预先设置好该工程中的构造柱时属于多层砌体房屋中结构中的构造柱还是框架填充墙的构造柱 。 具体设置位置在砌体结构计算设置中的构造柱第9项里设置 ， 当设置为否时 ， 则表示该构造柱属于框架填充墙结构中的构造柱 ， 设置为是时 ， 则表示该构造柱属于多层砌体房屋中结构中的构造柱 。

在构造柱柱计算设置的第10项和第11项设置仅针对框架填充墙的构造柱有效 。 其中第9项是指在框架填充墙中 ， 墙高超过4米时在墙的中部设置圈梁 ， 此圈梁与构造柱相交时 ， 在圈梁高度范围构造柱的箍筋是否按加密考虑 ， 设置是时则在圈梁高度范围箍筋加密 ， 设置否时则不加密；第10项是指框架填充墙的上下两层均有构造柱时 ， 设置两下两层的构造柱总筋是否连续通过 ， 当设置为是时 ， 则上下构造柱的总筋连续通过费圈梁 ， 设置为否时 ， 则下层构造的纵筋锚入到其顶部非圈梁中 ， 上层的构造柱纵筋也锚入到其底部非圈梁中进行计算 。
